Koaxiallicht MV-LCDS-H-50-50-R

Das Koaxiallicht MV-LCDS-H-50-50-R von HIKROBOT ist eine koaxiale Auflichtbeleuchtung mit 50 mm × 50 mm Leuchtfläche in Rot. Ein Strahlteiler lenkt das Licht entlang der Kameraachse auf das Objekt, die Kamera blickt durch denselben Strahlteiler. Ebene, spiegelnde Flächen erscheinen so gleichmäßig hell, während Kratzer, Prägungen, Gravuren und Beschriftungen dunkel bleiben, weil sie das Licht aus der Achse streuen.

Technische Daten

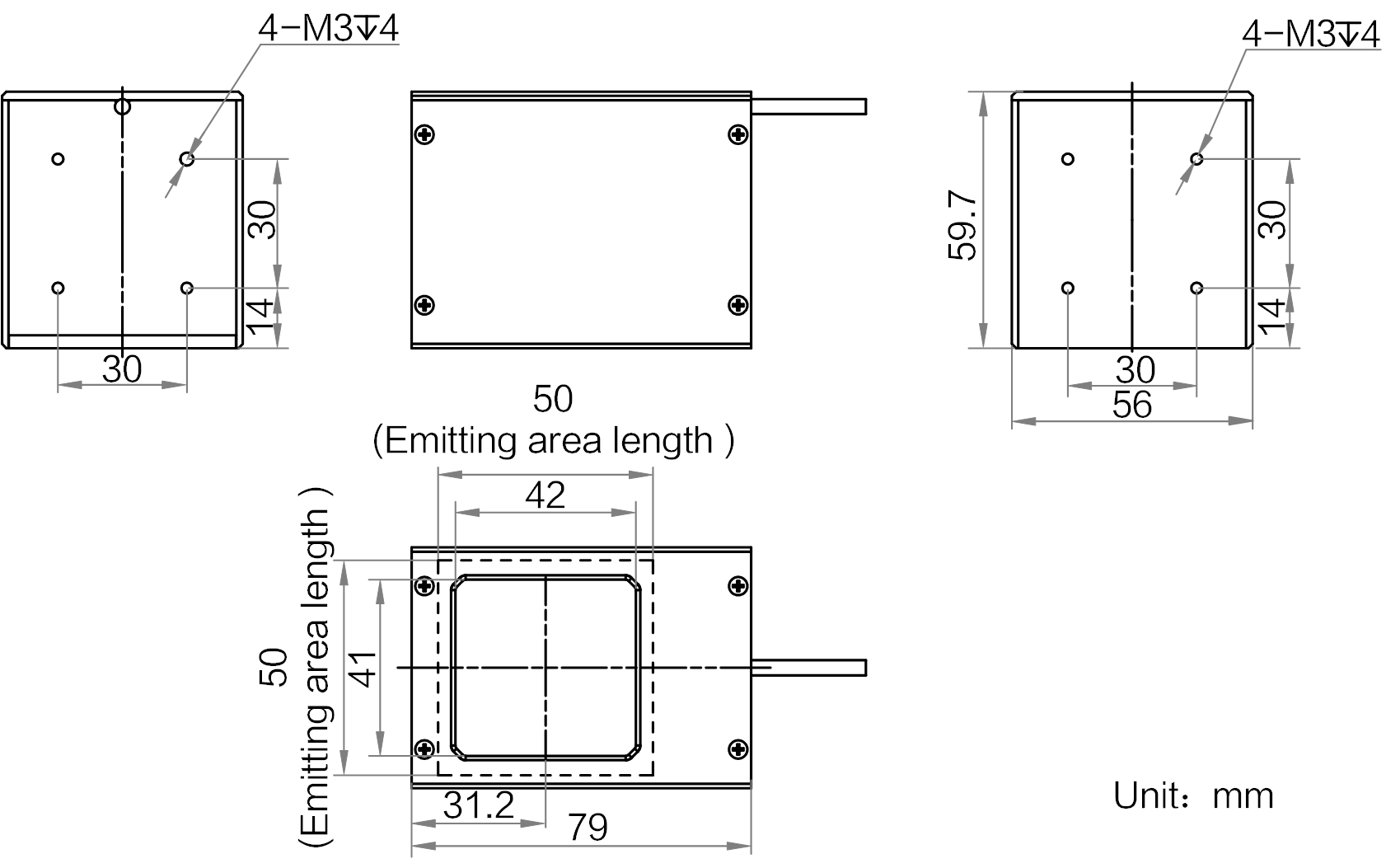

Die Leuchtfläche misst 50 mm × 50 mm, in der Mitte erreicht das Licht eine Beleuchtungsstärke von mindestens 12.000 lux. Das rote Licht hat eine Wellenlänge von 625 nm. Eine Diffusorplatte gehört zum Lieferumfang. Die Leistungsaufnahme beträgt 4,7 W, angeschlossen wird über einen SMR-03V-B-Stecker am 1 m langen Kabel. Das Gehäuse misst 79 mm × 59,7 mm × 56 mm und wiegt 250 g.

Betriebsbedingungen

Zulässig sind 0 °C bis 40 °C im Betrieb und -20 °C bis 60 °C bei der Lagerung, jeweils bei 20 % bis 90 % relativer Luftfeuchte ohne Kondensation. Die photobiologische Sicherheitsklasse gibt HIKROBOT mit „keine Gefährdung" an.

Einsatz und Auswahl

Koaxiallichter sind die Wahl, wenn eine glänzende, ebene Fläche ohne Reflexe aufgenommen werden soll: Wafer und Leiterplatten, polierte Metallteile, Lasermarkierungen, Displays und Glas. Die Leuchtfläche sollte das Sichtfeld der Kamera etwas überragen. Die Reihe MV-LCDS-H gibt es in den Baugrößen 30, 40, 50, 60 und 70 in Weiß, in 30 bis 60 auch in Rot und Blau, in 70 auch in Infrarot. Betrieben wird das Licht an einem Lichtcontroller der Serie MV-LE von HIKROBOT; passende Controller, Verlängerungskabel, Kameras und Objektive stehen im Katalog. Für die Auslegung nach Sichtfeld, Arbeitsabstand und Lichtfarbe beraten wir Sie gern, Anfragen gehen über den Anfragekorb.
