di-soric
Flächenbeleuchtung BEK-F100100-G5TI-IBS
Hersteller-Artikelnummer: BEK-F100100-G5TI-IBS
Serie: BEK-F100100
- Beleuchtungsart
- Flächiges Auflicht
- Leuchtfläche
- 100 × 100 mm
- Lichtfarbe
- Weiß, 5600 K
- Strahlcharakteristik
- Diffus
- Ansteuerung / Versorgung
- 18 … 35 V DC (Supply Class 2), Integrierter Treiber
- Anschluss
- Stecker, M12, 3-polig
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | BEK-F100100-G5TI-IBS |
|---|---|
| Betriebsspannung | 18 … 35 V DC (Supply Class 2) |
| Leerlaufstrom (max.) | 260 mA (24 V DC) |
| Leistung | 6,2 W (24 V DC) |
| Verpolschutz | Ja |
| Leuchtfläche | 100 x 100 mm |
| Gehäuseabmaße | 130 x 160 x 15 mm |
| Gehäuselänge | 160 mm |
| Gehäusehöhe | 130 mm |
| Gehäusebreite | 15 mm |
| Gehäusematerial | Aluminium (schwarz, eloxiert) |
| Material | PC, opal diffus (Schutzoptik) |
| Schutzklasse | III, Betrieb an Schutzkleinspannung |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Zulassungen | UL |
| Bauform | Flächenbeleuchtung |
| Besonderheiten | Triggereingang |
| Triggereingang High Pegel | 3,3 … 35,0 V |
| Triggereingang Low Pegel | < 2,8 V |
| Lichtquelle | LED |
| Farbe | Weiß |
| Farbtemperatur | 5600 K |
| Abstrahlwinkel FWHM | 120° |
| Regelung | Integrierte Leistungsregelung |
| Anzeige | LED grün - Betriebsanzeige |
| Einschaltverzögerung (Trig.) | 0,636 ms |
| Ausschaltverzögerung (Trig.) | 0,160 ms |
| Schock-/Schwingbeanspruchung | 30 g, 11 ms / 10 … 55 Hz, 1,0 mm |
| Umgebungstemperatur Betrieb | 0 … +40 °C |
| Schutzart | IP 67 |
| Anschluss | Stecker, M12, 3-polig |
| Anschlusskabel | VK … |
| Beleuchtungsart | Flächiges Auflicht |
| Strahlcharakteristik | Diffus |
| Betriebsart | Dauerlicht |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

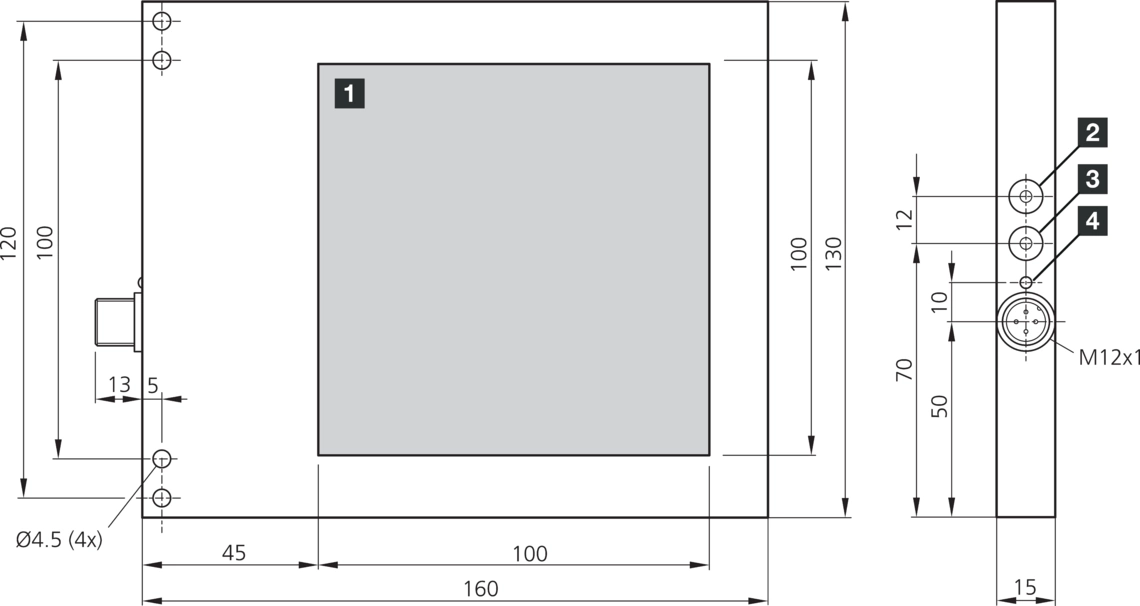

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt BEK-F100100-G5TI-IBS
Datenblatt · DE · 722 KB
- Herunterladen
BEK-F100x100-GxTI-IBS (STP)
Technische Zeichnung · DE · 308 KB
- Herunterladen
BEK-F100x100-GxTI-IBS (IGS)
Technische Zeichnung · DE · 774 KB
Zubehör
Strom- / I/O-Kabel(8)
di-soric
Strom- / I/O-Kabel VKHM-W-2.54
Buchse, M12, 4-polig, A-kodiert · 2.500 mm
di-soric
Strom- / I/O-Kabel VKHM-W-54
Buchse, M12, 4-polig, A-kodiert · 5.000 mm
di-soric
Strom- / I/O-Kabel VKHM-W-104
Buchse, M12, 4-polig, A-kodiert · 10.000 mm
di-soric
Strom- / I/O-Kabel VKHM-W-154
Buchse, M12, 4-polig, A-kodiert · 15.000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-2.54
Buchse, M12, 4-polig, A-kodiert · 2.500 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-54
Buchse, M12, 4-polig, A-kodiert · 5.000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-104
Buchse, M12, 4-polig, A-kodiert · 10.000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-154
Buchse, M12, 4-polig, A-kodiert · 15.000 mm
Halterung / Stand(9)
di-soric
Grundhalter HS-GH-12-A
Grundhalter
di-soric
Grundhalter HS-GH-12
Grundhalter
di-soric
Kreuzverbinder HS-K-12-12-A
Kreuzverbinder
di-soric
Montagestange HS-S-12-100-V
Montagestange
di-soric
Montagestange HS-S-12-200-V
Montagestange
di-soric
Montagestange HS-S-12-500-V
Montagestange
di-soric
Klemmzylinder HS-KL-12-20-V
Klemmzylinder
di-soric
Sensorhalter SH-U1-12-150-V
Sensorhalter
di-soric
Sensorhalter HS-S-12-130-M10
Sensorhalter
Adapterring(1)
Beschreibung
Flächenbeleuchtungen mit schaltbarem Gleichlicht eignen sich zum Betrieb an einer 24 VDC-Spannungsquelle. Sie bieten eine konstante Lichtintensität über einen weiten Spannungsbereich. Im Downloadbereich finden Sie das Datenblatt und die CAD-Daten. Für die Abstimmung von Leuchte, Objektiv und Lichtcontroller beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
