OPT
Lichtcontroller OPT-AP1024F-3
Hersteller-Artikelnummer: OPT-AP1024F-3
- Steuerung
- analog
- Ausgangsart
- Konstantspannung
- Kanäle
- 3
- Ausgangsleistung
- 24 W je Kanal · ≤ 40 W gesamt
- Leuchtenspannung
- 24 V (Ausgang 14,0 bis 24,0 V (±0,2 V))
- Betriebsart
- Dauerlicht / Strobe
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-AP1024F-3 |
|---|---|
| Steuerung | analog |
| Ausgangsart | Konstantspannung |
| Kanäle | 3 |
| Leuchtenspannung | 24 V |
| Eingangsspannung | 100-240 V AC, 50/60 Hz |
| Eingangsstrom | 1,8 A bei 115 V AC / 1 A bei 230 V AC |
| Ausgangsspannung | 14,0 bis 24,0 V (±0,2 V), stufenlos einstellbar |
| Betriebsart | Dauerlicht / Strobe |
| Helligkeitseinstellung | stufenlos am Drehsteller |
| Triggerung | Schalttrigger |
| Reaktionszeit | ≥ 80 µs |
| Trigger-Frequenz | ≤ 1 kHz |
| Ein/Aus-Betriebsartumschaltung | ja, über den Betriebsartenschalter (TS) |
| Ausgangsleistung | 24 W je Kanal, gesamt ≤ 40 W |
| Leistungsaufnahme im Standby | < 1,2 W (gemessen bei 220 V AC) |
| Hochspannungsprüfung | AC 1500 V für 1 Minute, Ableitstrom < 10 mA |
| Isolation | DC 500 V, Isolationswiderstand > 20 MΩ |
| Betriebstemperatur | Betrieb -5 °C bis 50 °C |
| Abmessungen (L × B × H) | 73,5 × 129,2 × 166 mm |
| Gewicht | 0,66 kg |
| Max. Ausgangsstrom (Auswahlhilfe) | 1 A je Kanal |
| Zubehörtyp | Lichtcontroller |
| Serie | AP Analog Voltage Controller |
| Reaktionsfrequenz | ≤ 1 kHz |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

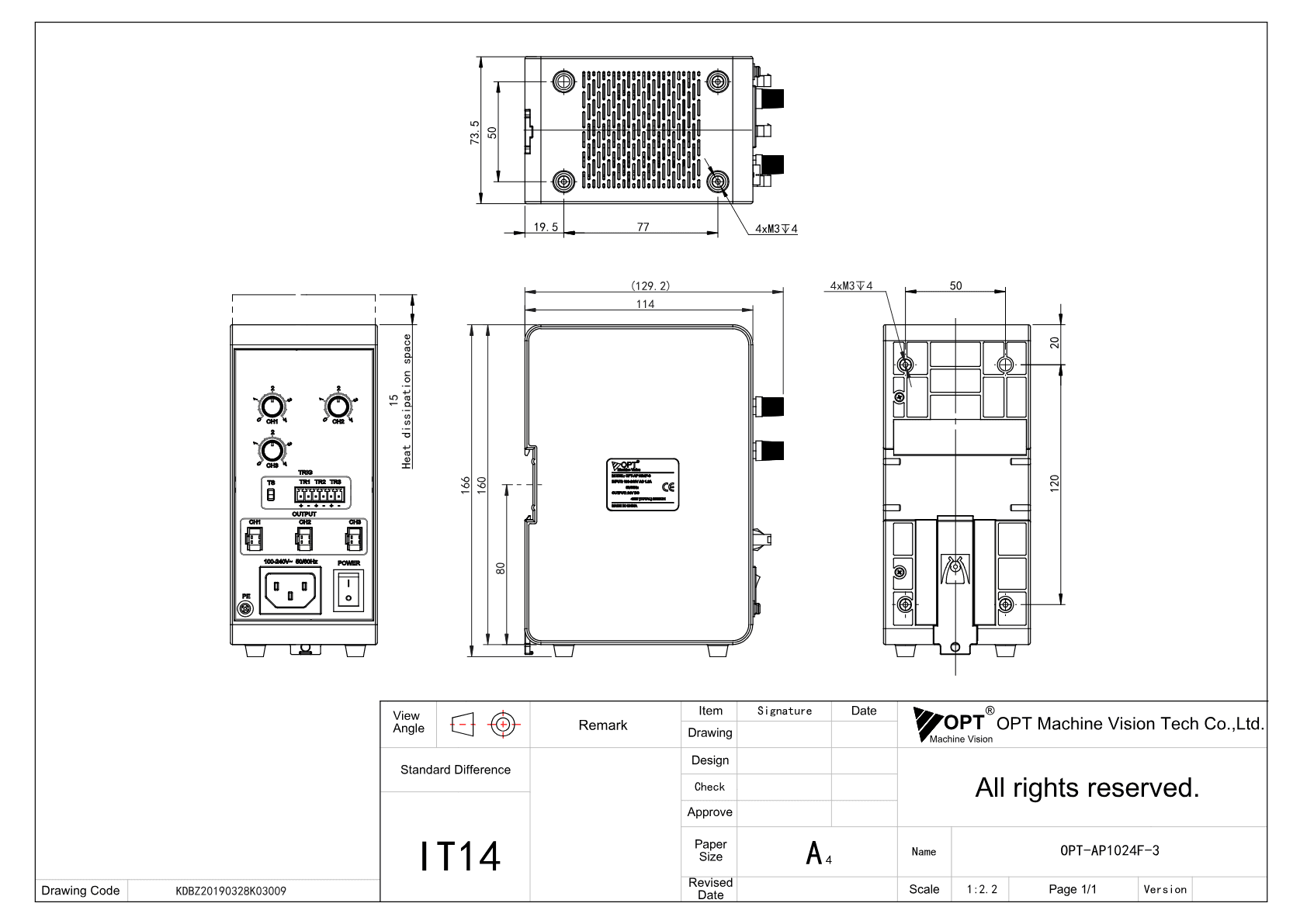

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt AP Analog Voltage Controller (OPT)
Datenblatt · EN · 2 MB
- Herunterladen
Maßzeichnung OPT-AP1024F-3 (OPT-AP1024F-3, PDF)
Technische Zeichnung · EN · 397 KB
- Herunterladen
Handbuch OPT-AP1024F User Manual
Handbuch · EN · 433 KB
Beschreibung
Die AP1024F-Serie ist OPTs einfacher analoger Spannungscontroller für 24-V-LED-Leuchten bis 1 A je Kanal: Die Ausgangsspannung wird je Kanal stufenlos von 14 bis 24 V am Drehsteller eingestellt, ein Schalttrigger je Kanal erlaubt Blitzbetrieb, eine Kommunikationsschnittstelle gibt es nicht. Erhältlich mit 1 bis 4 Kanälen im gleichen Gehäuse.
OPT-AP1024F-3: 3 Kanäle, 24 W je Kanal, gesamt ≤ 40 W. Abmessungen 73,5 × 129,2 × 166 mm; Gewicht 0,66 kg. Im Downloadbereich finden Sie das OPT-Datenblatt der Serie, das Handbuch und die Maßzeichnung (PDF). Für die Abstimmung von Controller, Leuchte und Kabel beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
