di-soric
Auflichtbeleuchtung BEK-A100-G3T-K-BS
Hersteller-Artikelnummer: BEK-A100-G3T-K-BS
Serie: BEK-A100
- Leuchtfläche
- 96 × 23 mm
- Lichtfarbe
- Blau, 470 nm
- Optische Ausführung / Abstrahlwinkel
- 30°?
- Anschluss
- Pigtail, 0,3 m (+ Stecker M12), 4-polig
- Versorgung
- 18 … 30 V DC (Supply Class 2)
- Leistungsaufnahme
- 14,5 W (24 V DC)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | BEK-A100-G3T-K-BS |
|---|---|
| Betriebsspannung | 18 … 30 V DC (Supply Class 2) |
| Eigenstromaufnahme | 620 mA (24 V DC) |
| Leistung | 14,5 W (24 V DC) |
| Verpolschutz | Ja |
| Leuchtfläche | 96 x 23 mm |
| Gehäuseabmaße | 40 x 60 x 113 mm |
| Gehäuselänge | 113 mm |
| Gehäusehöhe | 40 mm |
| Gehäusebreite | 60 mm |
| Gehäusematerial | Aluminium (schwarz, eloxiert) |
| Material | PMMA, kratzfest beschichtet (Schutzscheibe) |
| Gewicht | 470 g |
| Schutzklasse | III, Betrieb an Schutzkleinspannung |
| Risikogruppe (DIN EN 62471) | Risikogruppe 2 |
| Zulassungen | UL |
| Bauform | Auflichtbeleuchtung |
| Triggereingang High Pegel | 3,3 … 30,0 V |
| Triggereingang Low Pegel | < 2,8 V |
| Lichtquelle | LED |
| Farbe | Blau |
| Wellenlänge | 470 nm |
| Abstrahlwinkel FWHM | 30° |
| Beleuchtungsstärke | 49,0 kLx (100,0 mm) 22,0 kLx (200,0 mm) 5,00 kLx (500,0 mm) |
| Regelung | Integrierte Leistungsregelung |
| Anzeige | LED grün - Betriebsanzeige |
| Schock-/Schwingbeanspruchung | 30 g, 11 ms / 10 … 55 Hz, 1,0 mm |
| Umgebungstemperatur Betrieb | 0 … +40 °C |
| Schutzart | IP 67 |
| Anschluss | Pigtail, 0,3 m (+ Stecker M12), 4-polig |
| Anschlusskabel | VK … |
| Abstrahlwinkel (Herstellerangabe) | 30° |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

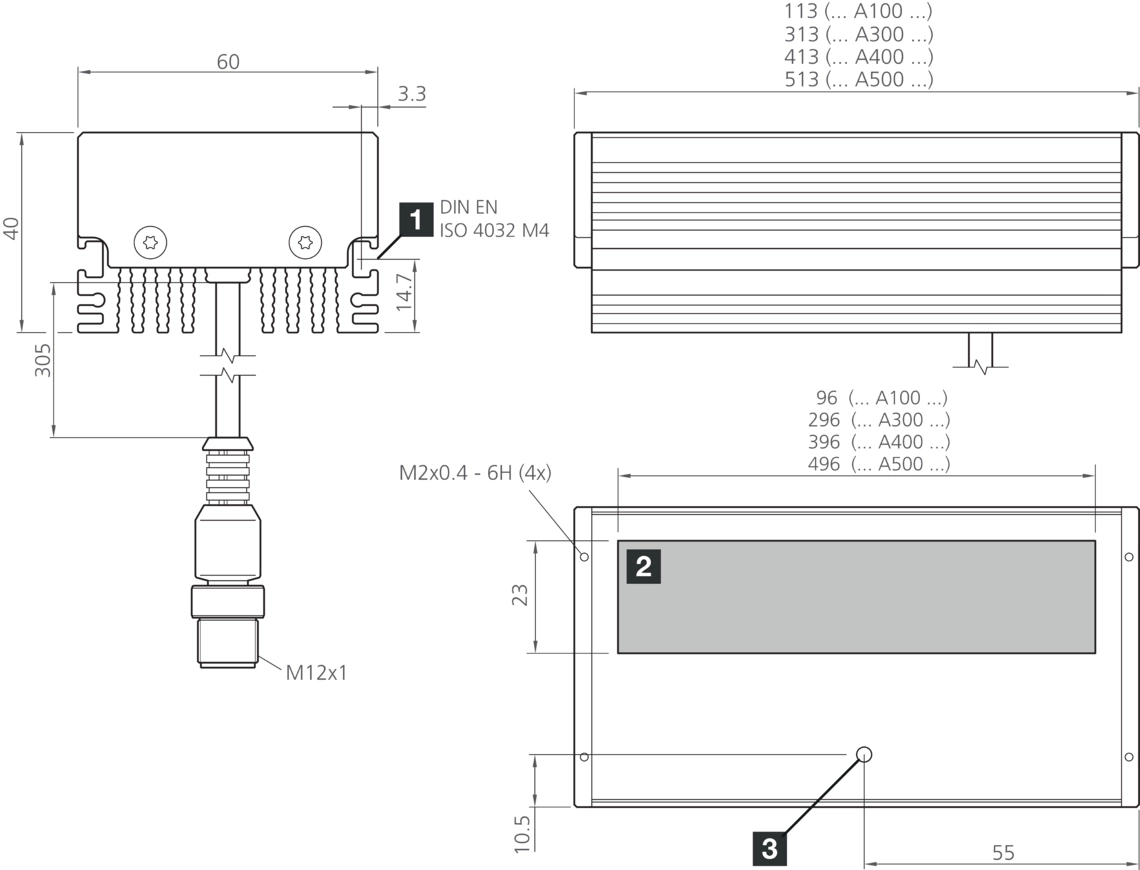

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt BEK-A100-G3T-K-BS
Datenblatt · DE · 1294 KB
- Herunterladen
BEK-A100-GxT-K-BS (IGS)
Technische Zeichnung · DE · 5229 KB
- Herunterladen
BEK-A100-GxT-K-BS (STP)
Technische Zeichnung · DE · 3092 KB
Zubehör
Strom- / I/O-Kabel(8)
di-soric
Strom- / I/O-Kabel VKHM-W-2.54
Buchse, M12, 4-polig, A-kodiert · 2.500 mm
di-soric
Strom- / I/O-Kabel VKHM-W-54
Buchse, M12, 4-polig, A-kodiert · 5.000 mm
di-soric
Strom- / I/O-Kabel VKHM-W-104
Buchse, M12, 4-polig, A-kodiert · 10.000 mm
di-soric
Strom- / I/O-Kabel VKHM-W-154
Buchse, M12, 4-polig, A-kodiert · 15.000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-2.54
Buchse, M12, 4-polig, A-kodiert · 2.500 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-54
Buchse, M12, 4-polig, A-kodiert · 5.000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-104
Buchse, M12, 4-polig, A-kodiert · 10.000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-154
Buchse, M12, 4-polig, A-kodiert · 15.000 mm
Halterung / Stand(9)
di-soric
Grundhalter HS-GH-12-A
Grundhalter
di-soric
Grundhalter HS-GH-12
Grundhalter
di-soric
Kreuzverbinder HS-K-12-12-A
Kreuzverbinder
di-soric
Montagestange HS-S-12-100-V
Montagestange
di-soric
Montagestange HS-S-12-200-V
Montagestange
di-soric
Montagestange HS-S-12-500-V
Montagestange
di-soric
Klemmzylinder HS-KL-12-20-V
Klemmzylinder
di-soric
Sensorhalter SH-U1-12-150-V
Sensorhalter
di-soric
Sensorhalter HS-S-12-130-M10
Sensorhalter
Adapterring(1)
Beschreibung
Die Balkenbeleuchtungen der BE-A Serie zeichnen sich durch eine hohe Effizienz und einen großen Wirkungsgrad aus. Durch die Vorsatzoptiken wird der Abstrahlwinkel eingeschränkt damit in der Applikation die besten Kantenkontraste erzielt werden können. Die verschiedenen Größen sorgen für maximale Flexibilität in der Anwendung. Das optimale Preis / Leistungsverhältnis und die technischen Merkmale gewährleisten einen sehr guten Zugang in Applikationen im ID Reading Bereich oder ähnlichen Aufgabenstellungen. Im Downloadbereich finden Sie das Datenblatt und die CAD-Daten. Für die Abstimmung von Leuchte, Objektiv und Lichtcontroller beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
