OPT
Zeilenkamera OPT-CL1-M4-G3-01
Hersteller-Artikelnummer: OPT-CL1-M4-G3-01
- Schnittstelle
- GigE
- Zeilenauflösung
- 4K
- Auflösung
- 4096 × 1
- Pixelgröße
- 7 µm × 7 µm
- Max. Zeilenrate
- 28 kHz
- Mono / Color
- Mono
- Objektivanschluss
- M42 × 1
- Sensortyp
- CMOS
- Dimensionen
- 62 × 62 × 38,6 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CL1-M4-G3-01 |
|---|---|
| Sensortyp | CMOS |
| Auflösung | 4096 × 1 |
| Zeilenrate | 28 kHz |
| Maximale Zeilenrate | 28 kHz@Mono 8 |
| Pixelgröße | 7,0 µm × 7,0 µm |
| Bildausgabe | Monochrom |
| Ausgabeformate | Mono 8/10/10Packed/12/12Packed |
| Dynamikumfang | 65,6 dB |
| Verstärkung | 1,25 dB bis 4 dB |
| Belichtungszeit | 1 µs bis 50 ms |
| Schnittstelle | GigE PoE |
| Kamerastandard | GigE Vision 2.0, GenICam |
| Spannungsversorgung | 12 V DC bis 24 V DC (Hirose) |
| Leistungsaufnahme | 3,6 W @ 24 V |
| Objektivanschluss | M42 × 1,0 |
| Abmessungen | 62 mm × 62 mm × 38,6 mm |
| Gewicht | 220 g |
| Temperaturbereich | Betrieb 0 °C bis 50 °C, Lagerung 0 °C bis 80 °C |
| Mono / Color | Mono |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

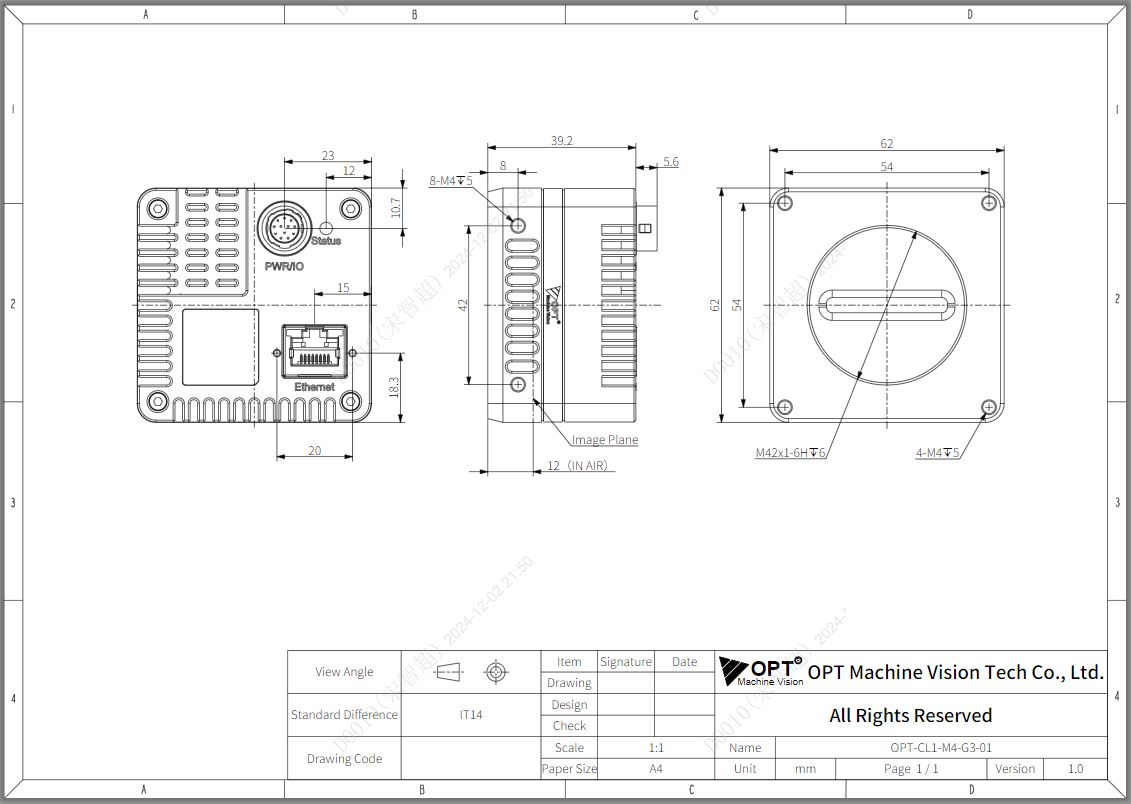

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt OPT-CL1-M4-G3-01
Datenblatt · EN · 2 MB
- Herunterladen
3D-Modell OPT-CL1-M4-G3-01 (STEP)
Technische Zeichnung · EN · 4 MB
- Herunterladen
OPT Camera Viewer_V4.0.0.3_Windows_x64_Setup
Software / Firmware · EN · 488 MB
- Herunterladen
OPT Camera Viewer_V4.0.0.0_Mac_Setup
Software / Firmware · EN · 218 MB
- Herunterladen
OPT Camera Viewer_V3.0.0.2_Linux_Setup
Software / Firmware · EN · 164 MB
- Herunterladen
L1 Series GigE Industrial Line Scan Camera User Manual - V2.1.0
Handbuch · EN · 1 MB
Zubehör
Datenkabel(6)
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-S3M, 3 m (Standard)
RJ45 · 3 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-S5M, 5 m (Standard)
RJ45 · 5 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-S10M, 10 m (Standard)
RJ45 · 10 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-R3M, 3 m (hochflexibel)
RJ45 · 3 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-R5M, 5 m (hochflexibel)
RJ45 · 5 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-R10M, 10 m (hochflexibel)
RJ45 · 10 m
Beschreibung
OPT-CL1-M4-G3-01 gehört zur CL1-Serie industrieller Zeilenkameras von OPT Machine Vision. Der CMOS-Zeilensensor liefert 4096 × 1 Pixel (4K) bei 7,0 µm × 7,0 µm Pixelgröße und bis zu 28 kHz Zeilenrate. Die Anbindung erfolgt über GigE PoE (GigE Vision 2.0, GenICam); Objektive werden per M42 × 1,0 montiert.
Zeilenkameras der CL1-Serie eignen sich für die Inspektion von Endlosmaterial, Folien, Papier, Druck und Oberflächen bewegter Prüfteile. Datenblatt, Maßzeichnung (2D) und 3D-Modell (STEP) sowie die OPT-Software finden Sie im Downloadbereich. Für die Auslegung von Beleuchtung, Objektiv und Encoderanbindung beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
