OPT
Zeilenkamera OPT-CL1-C8-XG3-05
Hersteller-Artikelnummer: OPT-CL1-C8-XG3-05
Serie: CL1-Serie
- Schnittstelle
- 10 GigE
- Zeilenauflösung
- 8K
- Auflösung
- 8192 × 3
- Pixelgröße
- 7 µm × 7 µm
- Max. Zeilenrate
- 39 kHz
- Mono / Color
- Farbe
- Objektivanschluss
- M72 × 0,75
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CL1-C8-XG3-05 |
|---|---|
| Sensortyp | CMOS |
| Auflösung | 8192 × 3 |
| Auflösungsklasse | 8 K |
| Zeilenrate | 39 kHz |
| Pixelgröße | 7 µm × 7 µm |
| Schnittstelle | 10 GigE |
| Objektivanschluss | M72×0.75 |
| Bildausgabe | Farbe |
| Gehäusevariante | B |
| Mono / Color | Farbe |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

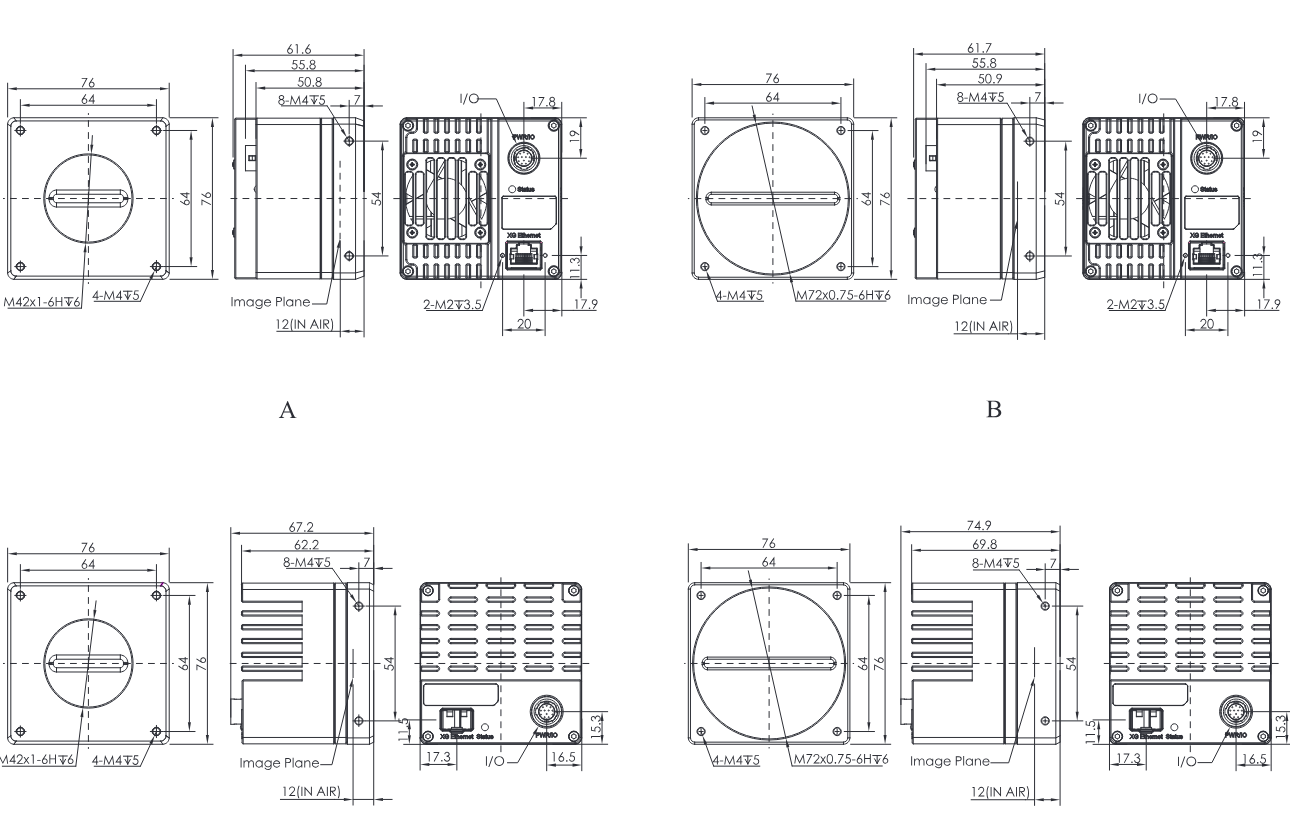

Maßzeichnung
Dokumente
- Herunterladen
OPT Camera Viewer_V4.0.0.3_Windows_x64_Setup
Software / Firmware · EN · 499240 KB
- Herunterladen
OPT Camera Viewer_V4.0.0.0_Mac_Setup
Software / Firmware · EN · 223417 KB
- Herunterladen
OPT Camera Viewer_V3.0.0.2_Linux_Setup
Software / Firmware · EN · 168121 KB
- Herunterladen
CL1 Series 10-Gigabit Ethernet Industrial Line-Scan Camera User Manual_V2.1.0
Handbuch · EN · 5845 KB
Zubehör
Datenkabel(6)
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-S3M, 3 m (Standard)
RJ45 · 3 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-S5M, 5 m (Standard)
RJ45 · 5 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-S10M, 10 m (Standard)
RJ45 · 10 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-R3M, 3 m (hochflexibel)
RJ45 · 3 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-R5M, 5 m (hochflexibel)
RJ45 · 5 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-R10M, 10 m (hochflexibel)
RJ45 · 10 m
Beschreibung
Die CL1-Serie ist OPTs Zeilenkamera-Serie mit 2K bis 16K Auflösung und GigE-, Camera-Link-, 10-GigE- (RJ45/SFP+) und CoaXPress-12-Schnittstellen. Die FPGA-Vorverarbeitung übernimmt Hell-/Dunkelfeldkorrektur, Weißabgleich, CCM und Ortskorrektur in der Kamera; Farbmodelle liefern echtes RGB, das lüfterlose Gehäuse ist vibrations- und staubfrei.
OPT-CL1-C8-XG3-05: 8192 × 3 Pixel, Zeilenrate 39 kHz, 10 GigE, M72×0.75, Farbe. Das Gehäuse entspricht der Variante „B“ der Katalog-Maßzeichnung (S. 23).
Die technischen Daten sind die Katalogangaben von OPT (OPT-Katalog „Industrial Cameras 2026-2027 Rev1.0“, S. 23); das Serienhandbuch und die OPT-Software stehen im Downloadbereich. Ein Einzeldatenblatt und das STEP-Modell zu dieser Modellnummer haben wir bei OPT angefragt. Für die Auswahl von Objektiv, Beleuchtung und Schnittstellenzubehör beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
