HIKROBOT
Vision Sensor MV-SC3050XC-08M-WBN-S
Hersteller-Artikelnummer: MV-SC3050XC-08M-WBN-S
- Geräteklasse
- Vision Sensor
- KI / Deep Learning
- Enthalten
- Auflösung
- 5 MP (2432 × 2048 px)
- Max. Bildrate
- 40 fps
- Bildausgabe
- Farbe
- Optik
- 8 mm, M12-Mount
- Fokusart
- Autofokus
- Beleuchtung
- Integriert, Weiß; weitere Lichtfarben optional
- Kommunikation
- Fast Ethernet
- Schutzart
- IP65
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-SC3050XC-08M-WBN-S |
|---|---|
| Vision-Tool | Measurement: P2P measurement, P2L measurement, contrast measurement, grayscale size, edge width measurement, width measurement, brightness average value, L2L angle, color measurement, color size, diameter measurement, line angle Existence: Spot existence, edge existence, contour existence, pattern existence, circle existence, line existence, anomaly judge, existence detection Count: Spot count, edge count, contour count, pattern count, learning-based count, color count Recognition: Multi-object count, code recognition, color contrast, color recognition, category recognition, classification registration, object registration, OCR, learning-based OCR, character horizontal stripe detection Logic: Calculator, if module, logic judge, format output, condition judge, character comparison, combination judge Location: Calibration convert, single point alignment, point rectify, point grasp, scale transformation, fixture Deep learning: DL classification, DL object detection Defect detection: Anomaly detection Industry tools: OCR und defect detection |
| Lösungskapazität | Unterstützt importing und exporting project, up bis 32 projects can be stored |
| Kommunikationsprotokoll | RS-232, TCP, UDP, FTP, PROFINET, ModBus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV |
| Sensortyp | CMOS, Global Shutter |
| Pixelgröße | 3.45 µm × 3.45 µm |
| Sensorgröße | 1/1.45" |
| Auflösung | 2432 × 2048 |
| Max. Bildrate | 40 fps |
| Gain (Verstärkung) | 0 dB bis 15 dB |
| Belichtungszeit | 6 µs bis 1 s |
| Pixelformat | RGB 8, Mono 8 |
| Mono/Farbe | Farbe |
| Schnittstelle | Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 17-poliger M12-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang (LINE 0/1/2) × 3, optoentkoppelter Ausgang (LINE 3/4/5) × 3, und RS-232 × 1 Unterstützt triggering device via pressing top trigger button |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | Avg. 7 W @ 24 VDC (light source enabled) Max. 22 W @ 24 VDC (light source enabled) |
| Objektivanschluss | M12-Mount, mechanical autofocus supported |
| Brennweite | 8 mm |
| Objektivdeckel | Polarized + diffuser + full-transparent lens cap |
| Lichtquelle | White spot light source. Red/blue/IR point light source is optional |
| Zielsystem | 1 LED |
| Anzeige | Multi-angle visual indicator |
| Abmessungen | 43 mm × 57 mm × 45,9 mm (1.7" × 2.2" × 1.8") |
| Gewicht | ca. 200 g (0,4 lb.) |
| Schutzklasse | IP65 |
| Betriebstemperatur | 0 °C bis 50 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH (nicht kondensierend) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only (without installation bracket): 10 Hz bis 55 Hz, 1.5 mm peak-bis-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Bare device withstands 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Software | SCMVS |
| Zertifizierung | CE, KC |
| Eingangsspannung | 24 VDC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

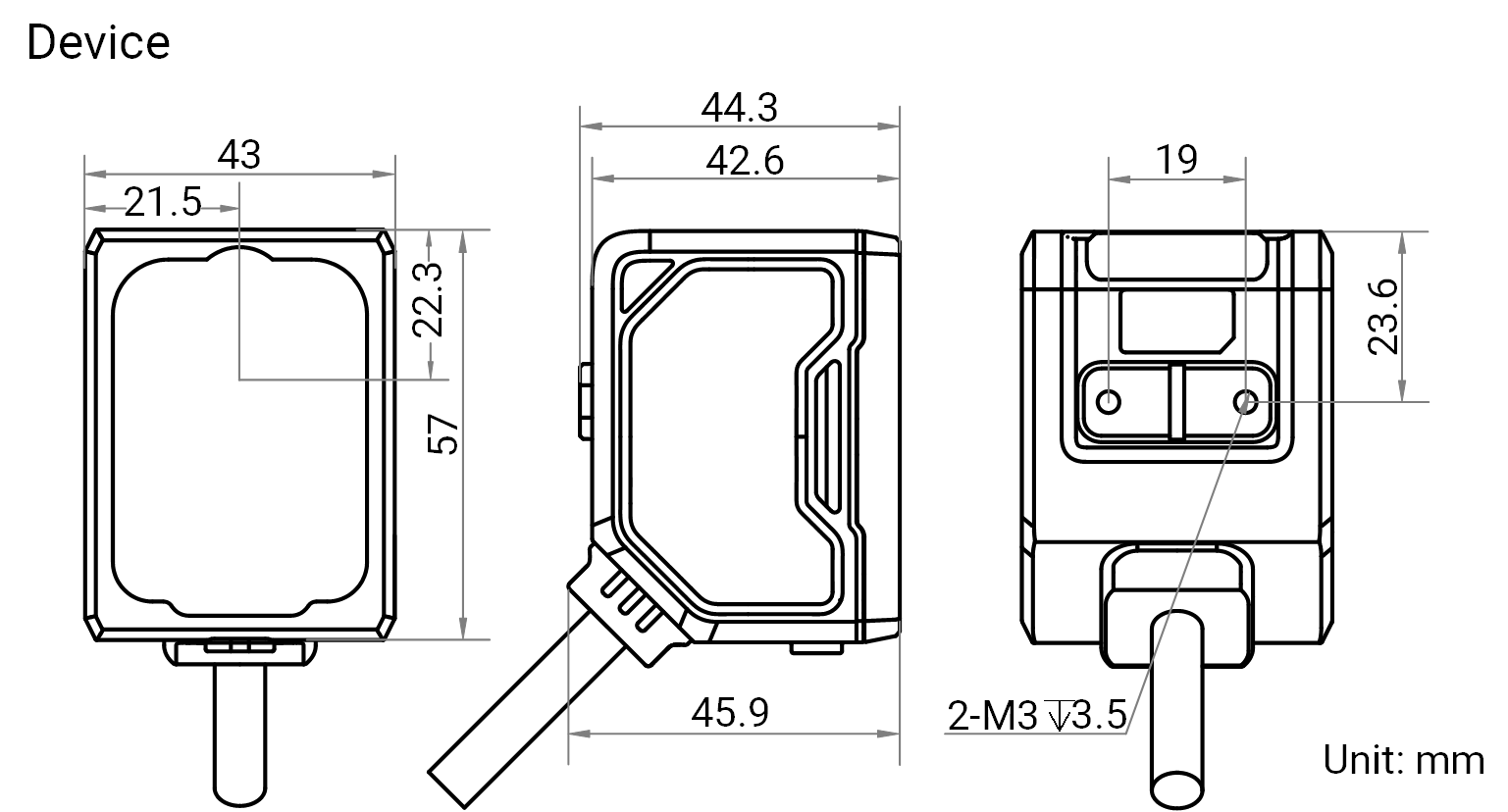

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Vision Sensor MV-SC3050XC-08M-WBN-S
Datenblatt · DE · 637 KB
- Herunterladen
Technische Zeichnung HikRobot Vision Sensor MV-SC3050XC-08M-WBN-S
Technische Zeichnung · DE · 2 MB
Software und SDK (4)
- Herunterladen
Software / Firmware V4.4.4 HikRobot Vision Sensor MV-SC3050XC-08M-WBN-S
Software / Firmware · DE · 470 MB
- Herunterladen
SCMVS V3.3.3
Software / Firmware · EN · 1280 MB
- Herunterladen
VisionTrain V2.3.0 (7,8 GB)
Software / Firmware · EN
- Herunterladen
SCMVS V3.2.2
Software / Firmware · EN · 530 MB
- Herunterladen
Kurzanleitung HikRobot Vision Sensor MV-SC3050XC-08M-WBN-S
Kurzanleitung · DE · 2 MB
- Herunterladen
Kommunikationsprotokoll HikRobot Vision Sensor MV-SC3050XC-08M-WBN-S
Kommunikationsprotokoll · DE · 7 MB
Beschreibung
Der HikRobot SC3000X Vision Sensor MV-SC3050XC-08M-WBN-S ist eine Ein-Kabel-Lösung für die intelligente industrielle Bildverarbeitung. Mit seinem 5-MP-CMOS-Sensor mit Global Shutter und der universelle 8-mm-Brennweite liefert er zuverlässige Ergebnisse bei der vielseitige Mittelabstandsinspektion. Das kompakte Gehäuse (43 mm × 57 mm × 45,9 mm) mit IP65-Schutz ermöglicht flexible Montage und vereinfachte Kabelführung in engen Einbausituationen.
Die integrierte SCMVS-Software stellt ein umfassendes Spektrum an Bildverarbeitungs-Tools bereit, darunter Farberkennung, Farbmessung und Farbzählung für anspruchsvolle Farbinspektionsaufgaben. Ergänzt durch Deep-Learning-Werkzeuge (DL-Klassifizierung, DL-Objekterkennung), OCR-Erkennung und umfangreiche Messwerkzeuge ermöglicht der Sensor die Lösung komplexer Prüfaufgaben ohne externe Steuereinheit. Bis zu 32 Projekte können gespeichert und verwaltet werden.
Der MV-SC3050XC-08M-WBN-S unterstützt eine Vielzahl industrieller Kommunikationsprotokolle: PROFINET, EtherNet/IP, Modbus TCP, RS-232, TCP/IP, UDP und FTP sowie MELSEC/SLMP, FINS und Keyence KV. Die 17-polige M12-Schnittstellenverbindung stellt Stromversorgung, Ethernet und digitale I/O (NPN/PNP) bereit. Mit Schutzklasse IP67 ist der Sensor für raue Industrieumgebungen ausgelegt.
Typische Einsatzgebiete des MV-SC3050XC-08M-WBN-S umfassen Farbsortierung und Qualitätsprüfung, Etiketten- und Bedruckungskontrolle, Farbcodes-Erkennung sowie Produktpräsenzprüfung in Fertigungslinien. Dank integrierter Beleuchtung (14 LEDs, weißes Licht, wahlweise Rot/Blau/IR) und dem SCMVS-Softwarepaket ist der Sensor einfach in Betrieb zu nehmen - auch ohne tiefe Kenntnisse der Bildverarbeitungsprogrammierung.
