HIKROBOT
Vision Sensor MV-SC2023XM-05M-WBN
Hersteller-Artikelnummer: MV-SC2023XM-05M-WBN
- Geräteklasse
- Vision Sensor
- KI / Deep Learning
- Nicht verfügbar
- Auflösung
- 2,4 MP (1920 × 1280 px)
- Max. Bildrate
- 75 fps
- Bildausgabe
- Mono
- Optik
- 5 mm, M12-Mount
- Fokusart
- Autofokus
- Beleuchtung
- Integriert, Weiß; weitere Lichtfarben optional
- Kommunikation
- Fast Ethernet
- Schutzart
- IP65
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-SC2023XM-05M-WBN |
|---|---|
| Vision-Tool | Measurement: P2P measurement, P2L measurement, contrast measurement, grayscale size, edge width measurement, width measurement, brightness analysis, L2L angle, diameter measurement, line angle Existence: Existence detection, anomaly judge, spot existence, edge existence, contour existence, pattern existence, circle existence, line existence Count: Learning-based count, spot count, edge count, contour count, pattern count Recognition: Multi-object count, category recognition, code recognition, OCR Logic: Calculator, if module, logic judge, condition judge, string comparison, combination judge, format output Defect detection: Anomaly detection Location: Calibration convert, single point alignment, point rectify, point grasp, scale transformation, fixture |
| Lösungskapazität | Unterstützt solution importing und exporting, up bis 16 solutions und 40 modules can be stored. |
| Kommunikationsprotokoll | RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV |
| Sensortyp | CMOS, Global Shutter |
| Pixelgröße | 2.2 µm × 2.2 µm |
| Sensorgröße | 1/3.52" |
| Auflösung | 1920 × 1280 |
| Max. Bildrate | 75 fps |
| Gain (Verstärkung) | 0 dB bis 48 dB |
| Belichtungszeit | 36 µs bis 100 ms |
| Pixelformat | Mono 8 |
| Mono/Farbe | Mono |
| Schnittstelle | Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 17-poliger M12-Steckverbinder für Versorgung und I/O: isolated input (Line 0/1) × 2, isolated output (Line 2/3) × 2, RS-232 × 1 Unterstützt device triggering via pressing side button. |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | Avg.: 5 W @ 24 VDC (light source enabled) Max.: 12 W @ 24 VDC (light source enabled) |
| Objektivanschluss | M12-Mount, mechanical autofocus supported |
| Brennweite | 5 mm |
| Objektivdeckel | Klarer Objektivdeckel (Standard). Halb- und vollpolarisierter Deckel wahlweise. |
| Lichtquelle | Weißlicht (Standard). Red, blue, IR, UV, und two-color (red/blue) lights are optional. |
| Zielsystem | 2 green LED lights |
| Anzeige | Power indicator (PWR), network indicator (LNK), result indicator (OK/NG), user-defined indicator (U1) |
| Abmessungen | Straight angle: 72,7 mm × 31,5 mm × 41 mm (2.9" × 1.2" × 1.6") Right angle: 51,5 mm × 31,5 mm × 61 mm (2.0" × 1.2" × 2.4") |
| Gewicht | 118 g (0,3 lb.) |
| Schutzklasse | IP65 |
| Betriebstemperatur | 0 °C bis 50 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH (nicht kondensierend) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only: 10 Hz bis 55 Hz, 1.5 mm peak-bis-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Device only: 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Software | SCMVS |
| Zertifizierung | CE, KC |
| Eingangsspannung | 24 VDC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

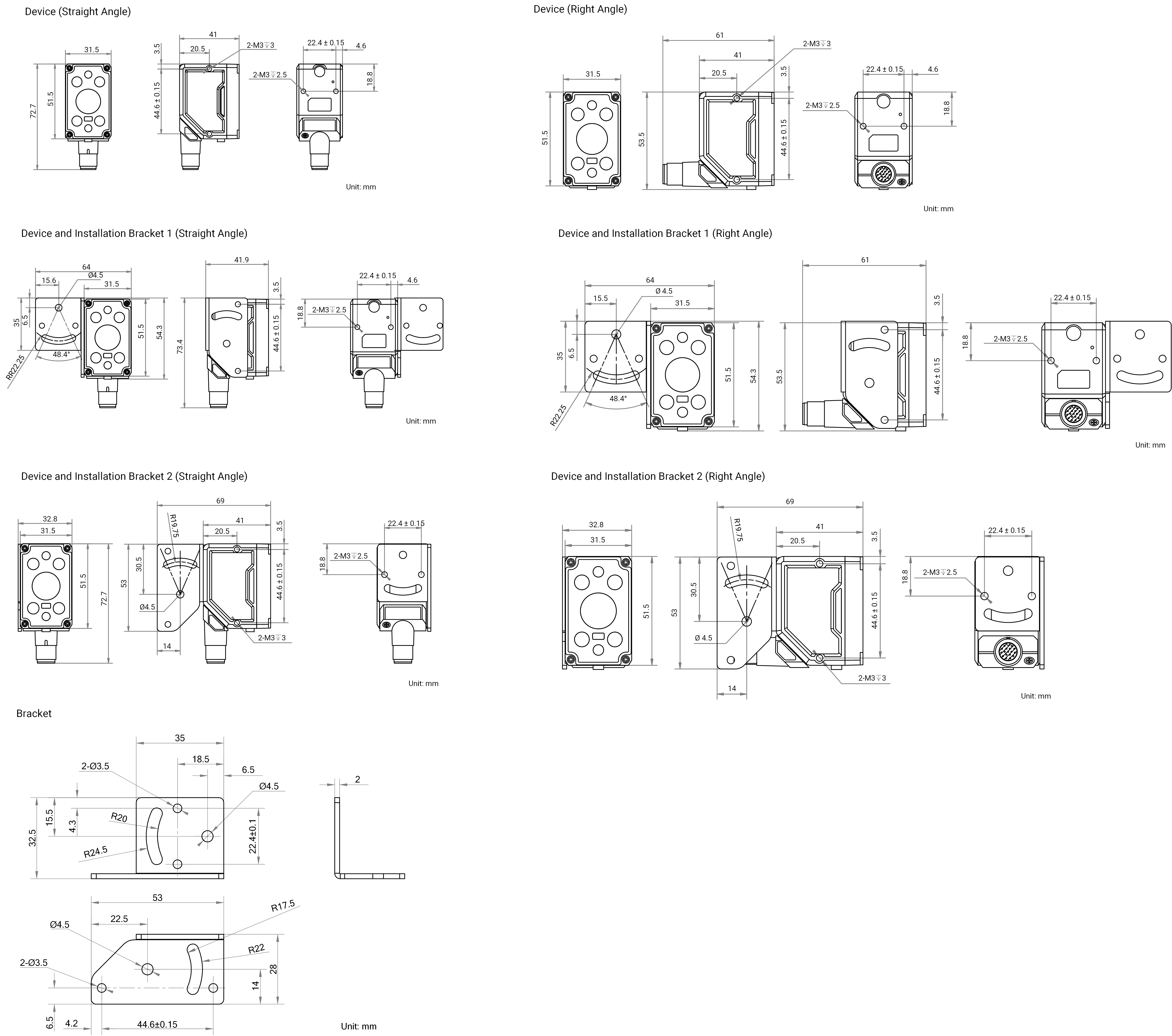

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Vision Sensor MV-SC2023XM-05M-WBN
Datenblatt · DE · 725 KB
- Herunterladen
Technische Zeichnung HikRobot Vision Sensor MV-SC2023XM-05M-WBN
Technische Zeichnung · DE · 2 MB
Software und SDK (4)
- Herunterladen
Software / Firmware V4.3.6 HikRobot Vision Sensor MV-SC2023XM-05M-WBN
Software / Firmware · DE · 124 MB
- Herunterladen
SCMVS V3.3.3
Software / Firmware · EN · 1280 MB
- Herunterladen
VisionTrain V2.3.0 (7,8 GB)
Software / Firmware · EN
- Herunterladen
SCMVS V3.2.2
Software / Firmware · EN · 530 MB
- Herunterladen
Kurzanleitung HikRobot Vision Sensor MV-SC2023XM-05M-WBN
Kurzanleitung · DE · 1 MB
- Herunterladen
Kommunikationsprotokoll HikRobot Vision Sensor MV-SC2023XM-05M-WBN
Kommunikationsprotokoll · DE · 7 MB
Beschreibung
Der HikRobot MV-SC2023XM-05M-WBN ist ein leistungsstarker Vision Sensor der SC2023X-Serie mit 2,4 MP Auflösung (1920 × 1280 Pixel) und Monochrom 75 fps. Er kombiniert Bilderfassung, Verarbeitung und Kommunikation in einem kompakten Gehäuse und bietet dank mechanischen Autofokus maximale Flexibilität beim Einrichten.
Die integrierte SCMVS-Software stellt zahlreiche Vision-Tools bereit - von Maß- und Existenzprüfung über Zählaufgaben bis hin zu Erkennung und OCR. Bis zu 16 Lösungen und 40 Module können gespeichert werden, was einen schnellen Wechsel zwischen verschiedenen Prüfprogrammen ermöglicht.
Mit IP65-Schutzklasse, einem Betriebstemperaturbereich von 0 °C bis 50 °C und Unterstützung für PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS und Keyence KV ist der MV-SC2023XM-05M-WBN optimal für anspruchsvolle industrielle Umgebungen geeignet.
