HIKROBOT
Vision Sensor MV-SC2016EC-08S-WBN
Hersteller-Artikelnummer: MV-SC2016EC-08S-WBN
- Geräteklasse
- Vision Sensor
- KI / Deep Learning
- Nicht verfügbar
- Auflösung
- 1,6 MP (1408 × 1024 px)
- Max. Bildrate
- 60 fps
- Bildausgabe
- Farbe
- Optik
- 8 mm, M12-Mount
- Fokusart
- Manueller Fokus
- Beleuchtung
- Integriert, Weiß
- Kommunikation
- Fast Ethernet
- Schutzart
- IP65
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-SC2016EC-08S-WBN |
|---|---|
| Vision-Tool | Measurement: P2P measurement, P2L measurement, contrast measurement, greyscale size, edge width measurement, width measurement, brightness average value, L2L angle, color measurement, color size, diameter measurement, und line angle Existence: Anomaly judge, spot existence, edge existence, contour existence, pattern existence, circle existence, und line existence Count: Spot count, edge count, contour count, color count, und pattern count Recognition: Category recognition, color contrast, classification registration, color recognition, und OCR Logic: Calculator, logic judge, condition judge, combination judge, format output, If module, und character comparison Location: Fixture |
| Lösungskapazität | Unterstützt solution importing und exporting, up bis 8 solutions und 40 modules can be stored. |
| Kommunikationsprotokoll | RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV |
| Sensortyp | CMOS, Global Shutter |
| Pixelgröße | 3.45 µm × 3.45 µm |
| Sensorgröße | 1/2.9" |
| Auflösung | 1408 × 1024 |
| Max. Bildrate | 60 fps |
| Gain (Verstärkung) | 0 dB bis 15 dB |
| Belichtungszeit | 16 µs bis 1 s |
| Pixelformat | Mono 8, RGB 8 |
| Mono/Farbe | Farbe |
| Schnittstelle | Fast Ethernet (100 Mbit/s) |
| Digital-I/O | Ethernet female connector supports Ethernet communication. 8-pin green terminal provides power, digital I/O, und serial port, including non-isolated input × 1 (Line 2), non-isolated output × 1 (Line 3), configurable non-isolated I/O × 2 (Line 0/1), RS-232 × 1, und external button input × 1 (BUTTON) |
| Stromversorgung | 12 VDC bis 24 VDC |
| Leistungsaufnahme | Avg. 6 W @ 24 VDC Max. 22 W @ 24 VDC |
| Objektivanschluss | M12-Mount, adjusting focus manually supported |
| Brennweite | 8 mm |
| Objektivdeckel | Transparent lens cap |
| Lichtquelle | White LED lamp |
| Anzeige | Power indicator (PWR), network indicator (LNK), und status indicator (STS). |
| Abmessungen | 46 mm × 57,6 mm × 25 mm (1.8" × 2.3" × 1.0") |
| Gewicht | ca. 220 g (0,5 lb.) |
| Schutzklasse | IP65 |
| Betriebstemperatur | 0 °C bis 50 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH (nicht kondensierend) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only: 10 Hz bis 55 Hz, 1.5 mm peak-bis-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Device only: 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Software | SCMVS |
| Zertifizierung | CE, KC |
| Eingangsspannung | 12 VDC to 24 VDC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

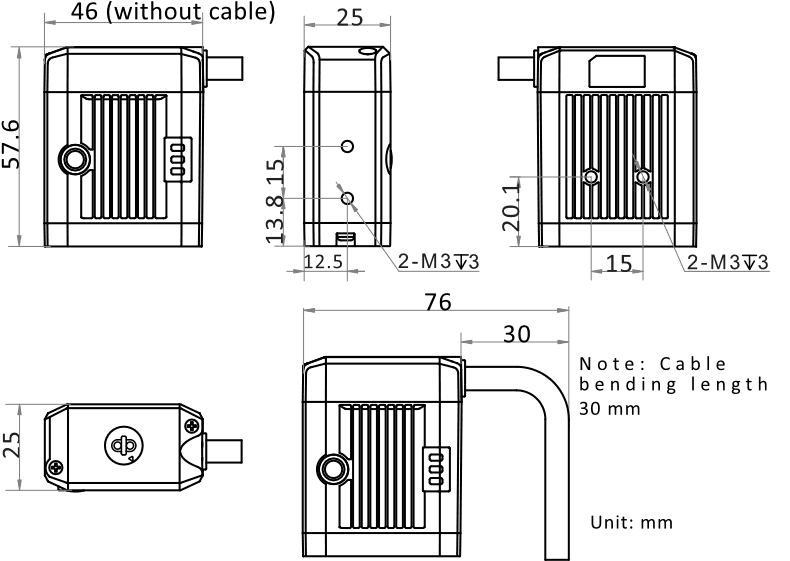

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Vision Sensor MV-SC2016EC-08S-WBN
Datenblatt · DE · 551 KB
- Herunterladen
Technische Zeichnung HikRobot Vision Sensor MV-SC2016EC-08S-WBN
Technische Zeichnung · DE · 1 MB
Software und SDK (4)
- Herunterladen
Software / Firmware V4.3.2 HikRobot Vision Sensor MV-SC2016EC-08S-WBN
Software / Firmware · DE · 77 MB
- Herunterladen
SCMVS V3.3.3
Software / Firmware · EN · 1280 MB
- Herunterladen
SCMVS V3.2.2
Software / Firmware · EN · 530 MB
- Herunterladen
VisionTrain V2.3.0 (7,8 GB)
Software / Firmware · EN
- Herunterladen
Kurzanleitung HikRobot Vision Sensor MV-SC2016EC-08S-WBN
Kurzanleitung · DE · 1 MB
- Herunterladen
Kommunikationsprotokoll HikRobot Vision Sensor MV-SC2016EC-08S-WBN
Kommunikationsprotokoll · DE · 7 MB
Beschreibung
Der HikRobot MV-SC2016EC-08S-WBN ist ein 1,6 MP Farb-Vision-Sensor der SC2000E-Serie mit 8 mm Brennweite und Global Shutter. Er vereint Bilderfassung, intelligente Verarbeitung und Kommunikation in einem einzigen kompakten Gerät für den direkten Einsatz in der industriellen Produktion.
Die integrierte SCMVS-Software bietet umfangreiche Vision-Tools für Messungen, Existenzprüfung, Zählen, Erkennung (inkl. OCR) und Logikverknüpfungen. Bis zu 8 Lösungen und 40 Module können gespeichert werden. Über den 17-poligem M12-Steckverbinder werden Stromversorgung, I/O-Signale und serielle Kommunikation bereitgestellt.
Mit IP65-Schutz, einem Betriebstemperaturbereich von 0 bis 50 °C und Unterstützung von PROFINET, Modbus, EtherNet/IP, RS-232, TCP, UDP sowie weiteren Protokollen ist der MV-SC2016EC-08S-WBN bereit für den zuverlässigen Dauereinsatz in der Fertigungsautomatisierung.
