HIKROBOT

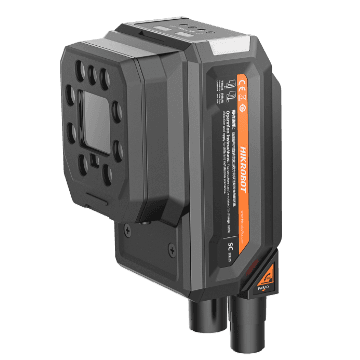

Smart Kamera MV-SC5100XC-16L-WBN
Hersteller-Artikelnummer: MV-SC5100XC-16L-WBN
- Geräteklasse
- Smart Kamera
- KI / Deep Learning
- Enthalten
- Auflösung
- 10 MP (4096 × 2816 px)
- Max. Bildrate
- 10 fps
- Bildausgabe
- Farbe
- Optik
- 16 mm, D14-Mount
- Fokusart
- Autofokus
- Beleuchtung
- Integriert, Weiß; weitere Lichtfarben optional
- Kommunikation
- Gigabit Ethernet
- Schutzart
- IP67
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-SC5100XC-16L-WBN |
|---|---|
| Funktionsmodul | Vision Master Platform (include deep learning module) |
| Kommunikationsprotokoll | TCP, UDP, Modbus, Serial Port, PROFINET, EtherNet/IP, Fins, MC, FTP, etc. |
| Sensortyp | CMOS, Rolling Shutter |
| Pixelgröße | 2 µm × 2 µm |
| Sensorgröße | 1/1.8" |
| Auflösung | 4096 × 2816 |
| Max. Bildrate | 10 fps |
| Gain (Verstärkung) | 0 dB bis 37 dB |
| Belichtungszeit | 33 µs bis 150 ms |
| Pixelformat | Mono 8, RGB 8 |
| Mono/Farbe | Farbe |
| Speicher | 8 GB |
| Speicherplatz | 64 GB |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s) |
| Digital-I/O | 12-poliger M12-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 3 (Line 0/1/2), optoentkoppelter Ausgang × 3 (Line 3/4/5), RS-232 × 1 |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | Avg. 12.3 W @ 24 VDC (with included light source on) Max. 48 W @ 24 VDC (with included light source on) |
| Objektivanschluss | D14-mount, liquid lens focusing |
| Brennweite | 16 mm |
| Objektivdeckel | Half polarization lens cap by default. Transparent oder full polarization lens cap is optional. |
| Lichtquelle | White light source by default. Red, blue, oder IR light source is optional. |
| Anzeige | Power indicator (PWR), network indicator (LNK), und user-defined indicator (U1/U2) |
| Abmessungen | Straight angle: 112,3 mm × 54 mm × 60,2 mm (4.4" × 2.1" × 2.4") Right angle: 88,7 mm × 54 mm × 82,5 mm (3.5" × 2.1" × 3.2") |
| Gewicht | ca. 370 g (0,8 lb.) |
| Schutzklasse | IP67 (under proper installation of waterproof lens cap) |
| Betriebstemperatur | 0 °C bis 40 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH (nicht kondensierend) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only (without installation bracket): 10 Hz bis 55 Hz, 1.5 mm peak-bis-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Device only (without installation bracket): 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Zertifizierung | CE, KC |
| Eingangsspannung | 24 VDC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Data Sheet HikRobot Smart Kamera MV-SC5100XC-16L-WBN
Datenblatt · EN · 917 KB
- Herunterladen
Drawing HikRobot Smart Kamera MV-SC5100XC-16L-WBN
Technische Zeichnung · EN · 8054 KB
- Herunterladen
Industrial Protocol HikRobot Smart Kamera MV-SC5100XC-16L-WBN
Technische Zeichnung · EN · 7132 KB
- Herunterladen
Firmware HikRobot Smart Kamera MV-SC5100XC-16L-WBN
Technische Zeichnung · EN · 764233 KB
- Herunterladen
Quick Start Guide HikRobot Smart Kamera MV-SC5100XC-16L-WBN
Handbuch · EN · 1835 KB
Zubehör
Datenkabel(25)
HIKROBOT
Standard GigE Datenkabel (RJ45-RJ45), 30 m
RJ45 (with locking stud) · 30 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45-RJ45), 5 m
RJ45 (with locking stud) · 5 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 15 m
RJ45 (with locking stud),Bend (up) · 15 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45-RJ45), 30 m
RJ45 (with locking stud) · 30 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45-RJ45), 7 m
RJ45 (with locking stud) · 7 m
Datenkabel
HIKROBOT
SuperFlex GigE Datenkabel (RJ45-RJ45), 10 m
RJ45 (with locking stud) · 10 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45-RJ45), 10 m
RJ45 (with locking stud) · 10 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45 Winkel-RJ45), 15 m
RJ45 (with locking stud),Bend (up) · 15 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45 Winkel-RJ45), 5 m
RJ45 (with locking stud),Bend (up) · 5 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 5 m
RJ45 (with locking stud),Bend (up) · 5 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45-RJ45), 1 m
RJ45 (with locking stud) · 1 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45-RJ45), 60 m
RJ45 (with locking stud) · 60 m
Datenkabel
HIKROBOT
SuperFlex GigE Datenkabel (RJ45-RJ45), 3 m
RJ45 (with locking stud) · 3 m
Datenkabel
HIKROBOT
SuperFlex GigE Datenkabel (RJ45-RJ45), 7 m
RJ45 (with locking stud) · 7 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45-RJ45), 5 m
RJ45 (with locking stud) · 5 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45-RJ45), 10 m
RJ45 (with locking stud) · 10 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45-RJ45), 3 m
RJ45 (with locking stud) · 3 m
Datenkabel
HIKROBOT
SuperFlex GigE Datenkabel (RJ45-RJ45), 5 m
RJ45 (with locking stud) · 5 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45-RJ45), 15 m
RJ45 (with locking stud) · 15 m
Datenkabel
HIKROBOT
SuperFlex GigE Datenkabel (RJ45-RJ45), 15 m
RJ45 (with locking stud) · 15 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45-RJ45), 3 m
RJ45 (with locking stud) · 3 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45 Winkel-RJ45), 3 m
RJ45 (with locking stud),Bend (up) · 3 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45-RJ45), 15 m
RJ45 (with locking stud) · 15 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 3 m
RJ45 (with locking stud),Bend (up) · 3 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45-RJ45), 7 m
RJ45 (with locking stud) · 7 m
Datenkabel
Beschreibung
Key Feature
- KI-Deep-Learning-Algorithmus für OCR, Objekterkennung, Fehlererkennung und mehr.
- Integrates VM functions, and supports more than 140 algorithms.
- Mehrere I/O-Schnittstellen für verschiedene Ein- und Ausgangssignale.
- Unterstützt mehrere Kommunikationsprotokolle.
- Statusanzeigen erleichtern Inbetriebnahme und Wartung.
- Schutzart IP67.
