HIKROBOT

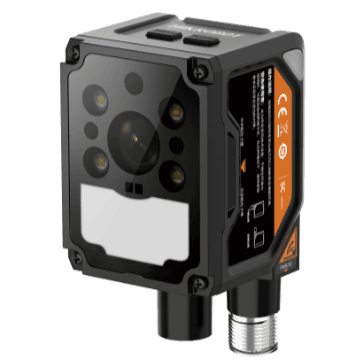

Vision Sensor MV-SC3020XC-12M-WBN
Hersteller-Artikelnummer: MV-SC3020XC-12M-WBN
- Geräteklasse
- Vision Sensor
- KI / Deep Learning
- Enthalten
- Auflösung
- 2 MP (1536 × 1264 px)
- Max. Bildrate
- 100 fps
- Bildausgabe
- Farbe
- Optik
- 12 mm, M12-Mount
- Fokusart
- Manueller Fokus
- Beleuchtung
- Integriert, Weiß; weitere Lichtfarben optional
- Kommunikation
- Fast Ethernet
- Schutzart
- IP67
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-SC3020XC-12M-WBN |
|---|---|
| Vision-Tool | Measurement: P2P measurement, P2L measurement, contrast measurement, grayscale size, edge width measurement, width measurement, brightness average value, L2L angle, color measurement, color size, diameter measurement, line angle Existence: Spot existence, edge existence, contour existence, pattern existence, circle existence, line existence, anomaly judge, existence detection Count: Spot count, edge count, contour count, pattern count, learning-based count, color count Recognition: Multi-object count, code recognition, color contrast, color recognition, category recognition, classification registration, object registration, OCR, learning-based OCR, character horizontal stripe detection Logic: Calculator, if module, logic judge, format output, condition judge, character comparison, combination judge Location: Calibration convert, single point alignment, point rectify, point grasp, scale transformation, fixture Deep learning: DL classification, DL object detection Defect detection: Anomaly detection Industry tools: OCR und defect detection |
| Lösungskapazität | Unterstützt importing und exporting solutions, up bis 32 solutions can be stored. |
| Kommunikationsprotokoll | RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV |
| Sensortyp | CMOS, Global Shutter |
| Pixelgröße | 3.45 µm × 3.45 µm |
| Sensorgröße | 1/2.53" |
| Auflösung | 1536 × 1264 |
| Max. Bildrate | 100 fps |
| Gain (Verstärkung) | 0 dB bis 37 dB |
| Belichtungszeit | 35 µs bis 1 s |
| Pixelformat | RGB 8, Mono 8 |
| Mono/Farbe | Farbe |
| Schnittstelle | Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 12-poliger M12-Steckverbinder für Versorgung und I/O: isolated input (Line 0/1/2) × 3, isolated output (Line 3/4/5) × 3, RS-232 × 1 Unterstützt device triggering via pressing top trigger button |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | Avg.: 7 W @ 24 VDC (light source enabled) Max.: 24 W @ 24 VDC (light source enabled) |
| Objektivanschluss | M12-Mount, mechanische Fokussierung möglich |
| Brennweite | 12 mm |
| Objektivdeckel | Polarized + diffuser + full-transparent lens cap |
| Lichtquelle | Focused Weißlicht (Standard). Red/blue/IR/UV light source is optional |
| Zielsystem | 1 LED |
| Anzeige | 360° visual indicator |
| Abmessungen | Straight angle: 80,1 mm × 43 mm × 43,5 mm (3.2" × 1.7" × 1.7") Right angle: 58,5 mm × 43 mm × 64,6 mm (2.3" × 1.7" × 2.5") |
| Gewicht | ca. 190 g (0,4 lb.) |
| Schutzklasse | IP67 (under proper installation of waterproof lens cap) |
| Betriebstemperatur | 0 °C bis 50 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH (nicht kondensierend) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only (without installation bracket): 10 Hz bis 55 Hz, 1.5 mm peak-bis-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Device only (without installation bracket): 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Software | SCMVS |
| Zertifizierung | CE, KC |
| Eingangsspannung | 24 VDC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Data Sheet HikRobot Smart Kamera MV-SC3020XC-12M-WBN
Datenblatt · EN · 665 KB
- Herunterladen
Drawing HikRobot Smart Kamera MV-SC3020XC-12M-WBN
Technische Zeichnung · EN · 2548 KB
- Herunterladen
Firmware HikRobot Smart Kamera MV-SC3020XC-12M-WBN
Software / Firmware · EN · 248030 KB
- Herunterladen
Quick Start Guide HikRobot Smart Kamera MV-SC3020XC-12M-WBN
Handbuch · EN · 1960 KB
- Herunterladen
Industrial Protocol HikRobot Smart Kamera MV-SC3020XC-12M-WBN
Kommunikationsprotokoll · EN · 7132 KB
Beschreibung
Key Feature
- Eingebettete Hardwareplattform für schnelle Bildverarbeitung.
- Integrierte hochgenaue Algorithmen für Positionierung, Messung und Erkennung, etwa zum Zählen, zur Fehler- und Anwesenheitsprüfung und zur Positionsbestimmung.
- Unterstützt RS-232, TCP, UDP, FTP, Modbus, PROFINET, EtherNet/IP und weitere Kommunikationsarten.
- Mehrere I/O-Schnittstellen für Ein- und Ausgangssignale.
- 360°-Statusanzeige zeigt den Gerätezustand in Echtzeit und erleichtert Inbetriebnahme und Wartung.
- Rotatable cable tail design, suitable for narrow space.
- Mehrfachbeleuchtung mit polarisierter und unpolarisierter Optik passt sich unterschiedlichen Umgebungen an.
- IP67 protection without fear of harsh industrial application environments.
