HIKROBOT
Reflexionslichttaster MV-PE5801-P
Hersteller-Artikelnummer: MV-PE5801-P
- Sensorfunktion
- Reflexionslichttaster
- Reichweite
- 5 – 50 mm
- Lichtquelle
- LED
- Lichtfarbe
- Rot
- Bauform
- Quader
- Schaltausgang
- PNP
- Schaltfunktion
- NO/NC umschaltbar
- Anschluss
- Kabel, 2 m
- Schutzart
- IP67
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-PE5801-P |
|---|---|
| Typ | Diffuse-reflective sensor(5-50 mm,Red LED,definite reflective,PNP) |
| Erfassungsabstand | 5 mm bis 50 mm |
| Erfassungsobjekt | White paper (100 mm × 100 mm) |
| Ausgang | PNP (supports light-on/dark-on switch) |
| Lichtquelle | Red LED 650 nm |
| Reaktionszeit | ≤ 500 µs |
| Hysterese | < 10 % of set distance |
| Empfindlichkeitseinstellung | Trimmer (200°) |
| Versorgungsspannung | 12 VDC bis 24 VDC ± 10 % |
| Restspannung | ≤ 2 VDC |
| Betriebsstrom | ≤ 20 mA |
| Max. Ein-/Ausgangsstrom | ≤ 100 mA |
| Schutzschaltung | Reverse polarity protection, overcurrent protection, und overvoltage protection |
| Isolationswiderstand | 20 MΩ oder more (between the terminal block for power supply und the housing) |
| Spannungsfestigkeit | 1000 VAC, 1 min (between the terminal block for power supply und the housing) |
| Abmessungen | 20 mm × 12 mm × 31,6 mm (0.8" × 0.5" × 1.2") |
| Gewicht | ca. 45 g (0,1 lb.) (including cable) |
| Betriebstemperatur | –25 °C bis 55 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 35 % RH bis 85 % RH |
| Umgebungslicht | Sunlight: < 10000 lux Incandescent lamp: < 3000 lux |
| Schutzklasse | IP67 |
| Material | Housing: polycarbonate Lens: acrylic |
| Anzeige | Operation indicator: orange Stability indicator: green |
| Anschlussart | Cable lead-out (standard length: 2 m, 78.7") |
| Vibrationsfestigkeit | 10 Hz bis 500 Hz, double amplitude 1.5 mm (0.1"), 2 hours in each of the X, Y, und Z directions |
| Schockfestigkeit | 500 m/s2, 3 times in each of the X, Y, und Z directions |
| Zertifizierung | CE, RoHS |
| Eingangsspannung | 12-24 V DC |
| Sensorfunktion | Reflexionslichttaster |
| Lichtfarbe | Rot |
| Bauform | Quader |
| IO-Link | Nein |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

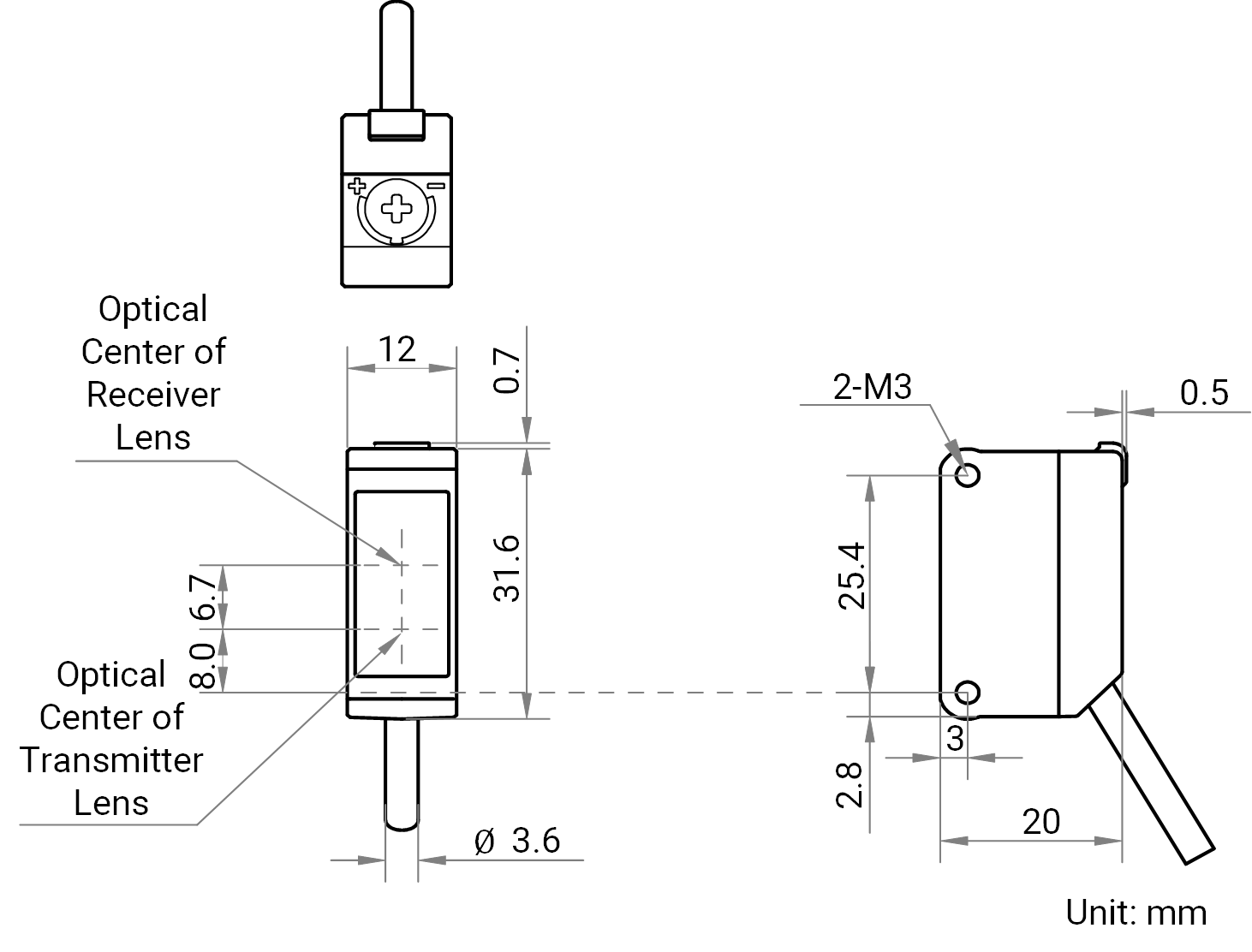

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Diffuse-Lichtschranke mit Hintergrundausblendung MV-PE5801-P
Datenblatt · DE · 706 KB
- Herunterladen
Technische Zeichnung Hikrobot Diffuse-Lichtschranke mit Hintergrundausblendung MV-PE5801-P
Technische Zeichnung · DE · 221 KB
- Herunterladen
Kurzanleitung Hikrobot Diffuse-Lichtschranke mit Hintergrundausblendung MV-PE5801-P
Kurzanleitung · DE · 663 KB
Beschreibung
Die Hikrobot MV-PE5801-P ist eine Diffuse-Lichtschranke mit Hintergrundausblendung (BGS) für Schaltabstände von 5-50 mm, Rot-LED (650 nm) und PNP-Ausgang. Die BGS-Technologie gewährleistet präzise Objekterfassung auch dann, wenn sich helle oder reflektierende Flächen direkt hinter dem Zielobjekt befinden. PNP-Ausgang NO/NC umschaltbar.
Empfindlichkeitstrimmer (200°) für flexible Anpassung am Einsatzort. IP67-Schutzklasse, CE/RoHS-konform, Betriebstemperatur -25 °C bis +55 °C. Der MV-PE5801-P eignet sich für hochpräzise Detektionsaufgaben in Robotiksystemen, Montagezellen und optischen Prüfstationen, wo Hintergrundstörungen die Erfassungssicherheit beeinträchtigen würden.
