di-soric
OGWTI-80G3-T4
Hersteller-Artikelnummer: OGWTI-80G3-T4
- Sensorfunktion
- Rahmenlichtschranke
- Reichweite
- 80 mm
- Lichtquelle
- LED
- Lichtfarbe
- Infrarot
- Bauform
- Gabel
- Schaltausgang
- Gegentakt / Push-Pull
- Schaltfunktion
- NO/NC umschaltbar
- Anschluss
- Stecker, M8
- Schnittstelle
- IO-Link 1.1.3
- Schutzart
- IP67
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OGWTI-80G3-T4 |
|---|---|
| Funktionsprinzip | Optisch |
| Bauform | Gabel |
| Erfassungsbereich | 80 x 80 mm |
| Ansprechzeit | 0,05 ms |
| Lichtquelle | LED |
| Auswertung | Schaltend, Dynamisch/statisch umschaltbar |
| Schaltausgang | Gegentakt, 100 mA, NO/NC, umschaltbar |
| Schnittstelle | IO-Link V1.1.3, COM2 (Smart Sensor Profile), 2nd Edition V1.1 SSP 4.1.1 |
| Anzeige | LED grün - Status, gelb - Schaltausgang 1, weiß - statisch/dynamisch, gelb/rot - Schaltausgang 2 / Warnung |
| Anschluss | Stecker, M8, 4-polig |
| Betriebsspannung | 18 … 30 V DC |
| Leerlaufstrom (max.) | < 45 mA |
| Spannungsfall (max.) | 2 V |
| Verpolschutz | Ja |
| Kurzschlussschutz | Ja |
| Schutzart | IP 67 |
| Umgebungstemperatur im Betrieb | -10 … +60 °C |
| Gehäusewerkstoff | Zinkdruckguss (schwarz, pulverbeschichtet) |
| Werkstoff Tastkopf | Kunststoff (Fenster) |
| Gehäuselänge | 116 mm |
| Gewicht | 186 g |
| Sensorfunktion | Rahmenlichtschranke |
| Lichtfarbe | Infrarot |
| Produktserie | OGWTI Gabel Bauform |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Datenblatt di-soric OGWTI-80G3-T4
Datenblatt · DE · 849 KB
Beschreibung

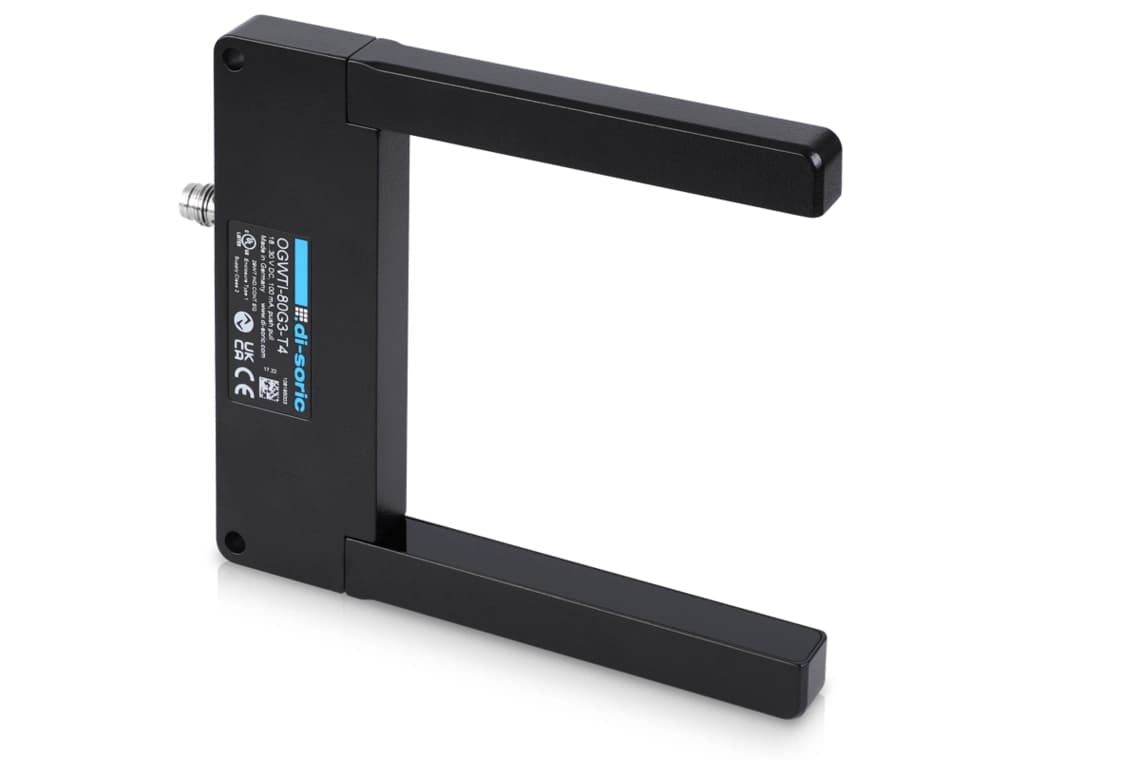

OGWTI-80G3-T4 ist ein optischer Sensor von di-soric. Der Erfassungsbereich reicht bis 80 x 80 mm. Die Bauform ist Gabel.
Rahmenlichtschranken der Serie OGWTI verfügen über eine offene Gabel-Bauform und erkennen Objekte in einem Bereich von bis zu 100 x 100 mm. Durch die kompakte Bauform eigenen sich die Geräte ideal zur Integration in Maschinen. Die OGWTI verfügt über ein robustes Metallgehäuse und lässt sich über eine Tastatur intuitiv bedienen. IO-Link bietet Vorteile bei der Konfiguration und Diagnose.
Der Schaltausgang ist als Gegentakt, 100 mA, NO/NC, umschaltbar ausgeführt, die Schnittstelle ist IO-Link V1.1.3, COM2 (Smart Sensor Profile), 2nd Edition V1.1 SSP 4.1.1, der Anschluss erfolgt über Stecker, M8, 4-polig, die Versorgung mit 18 … 30 V DC und das Gehäuse erreicht Schutzart IP 67.
Das Datenblatt finden Sie im Downloadbereich. Welche Bauform, welcher Schaltabstand und welcher Ausgang zu Ihrer Anwendung passen, klären wir gern mit Ihnen - fragen Sie Preis und Lieferzeit direkt an.
