di-soric

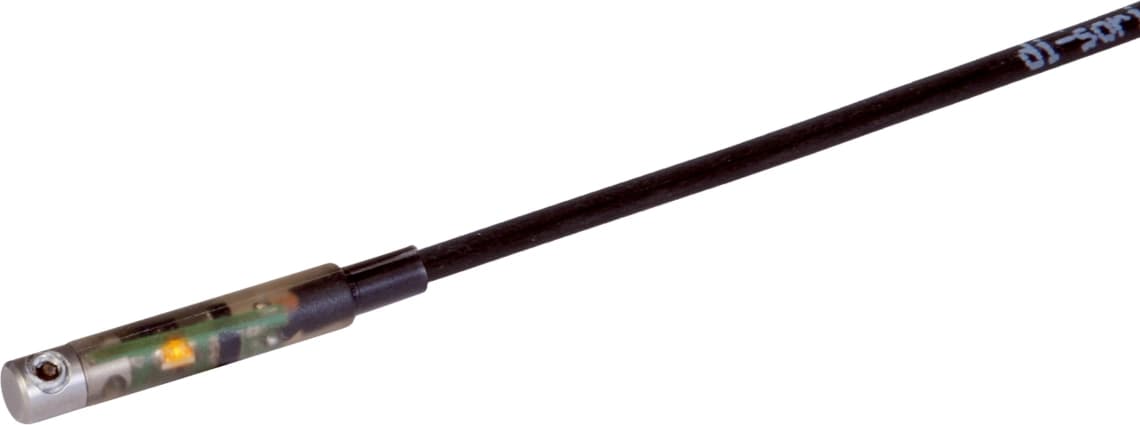

MZES-3.9-PSL
Hersteller-Artikelnummer: MZES-3.9-PSL
- Sensorfunktion
- Greifersensor
- Zylinderaufnahme
- C-Nut
- Schaltausgang
- PNP
- Schaltfunktion
- Schließer (NO)
- Anschluss
- Kabel, 2,5 m (offenes Ende)
- Gehäusematerial
- Edelstahl (V2A 1.4301 / AISI 304) / Kunststoff
- Schutzart
- IP67
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MZES-3.9-PSL |
|---|---|
| Funktionsprinzip | Magnetfeld |
| Produktserie | MZES |
| Schaltfrequenz | 1000 Hz |
| Schaltausgang | pnp, 100 mA, NO |
| Anzeige | LED gelb - Ausgangssignal |
| Anschluss | Kabel, 2,5 m (offenes Ende), 3 x 0,08 mm² |
| Betriebsspannung | 10 … 35 V DC |
| Leerlaufstrom (max.) | 12 mA |
| Spannungsfall (max.) | 2 V |
| Isolationsspannungsfestigkeit | 500 V |
| Schutzklasse | III, Betrieb an Schutzkleinspannung |
| Schutzart | IP 67 |
| Umgebungstemperatur im Betrieb | -20 … +70 °C |
| Gehäusewerkstoff | Edelstahl (V2A 1.4301 / AISI 304) / Kunststoff |
| Werkstoff Leitung | TPU |
| Gehäuselänge | 21 mm |
| Sensorfunktion | Greifersensor |
| IO-Link | Nein |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Datenblatt di-soric MZES-3.9-PSL
Datenblatt · DE · 563 KB
Beschreibung
MZES-3.9-PSL ist ein Magnetfeldsensor von di-soric, Serie MZES.
Unsere Greifersensoren sind konzipiert und entwickelt für Greifersysteme, die in automatisierten Prozessen als End-of-Arm-Tooling an Portalen und Robotern eingesetzt werden. Die Greifsysteme werden individuell für die jeweiligen Anwendungsfälle in den unterschiedlichsten Branchen ausgelegt.
Der Schaltausgang ist als pnp, 100 mA, NO ausgeführt, der Anschluss erfolgt über Kabel, 2,5 m (offenes Ende), 3 x 0,08 mm², die Versorgung mit 10 … 35 V DC und das Gehäuse erreicht Schutzart IP 67.
Das Datenblatt finden Sie im Downloadbereich. Welche Bauform, welcher Schaltabstand und welcher Ausgang zu Ihrer Anwendung passen, klären wir gern mit Ihnen - fragen Sie Preis und Lieferzeit direkt an.
