OPT
OPT-C3X45-5M C-Mount Objektiv
Hersteller-Artikelnummer: OPT-C3X45-5M
Serie: 5-MP-Zoomobjektiv
- Optische Bauart
- Entozentrisches Zoomobjektiv
- Abbildungsmaßstab
- 0,3 – 1 × (stufenlos)
- Zoomfaktor
- 3,33 ×
- Max. Sensorformat
- 2/3"
- Sichtfeld
- 29,33 × 22,00 mm (2/3", bei 0,3 ×)
- Arbeitsabstand
- 90 mm ± 3 %
- Zoomsteuerung
- Manuell
- Auflösungsvermögen
- 3,45 µm
- Anschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-C3X45-5M |
|---|---|
| Auflösungsvermögen | 3,45 µm |
| Anschluss | C-Mount |
| Sensorformat | 2/3" |
| Arbeitsabstand | 90 mm ± 3 % |
| Einstellung | manuell |
| Blende | F4,5 – F22 |
| Abbildungsmaßstab | 0,3 × | 1,0 × |
| Verzeichnung | 0,49 % |
| Schnittweite | 20,99 (0,3 ×) | 37,78 (1,0 ×) |
| Gewicht | 0,20 kg |
| Filtergewinde | M30,5×0,5 |
| Abmessungen | Ø37,00 × 94,70 |
| Betriebstemperatur | -10 °C – +50 °C |
| Bildwinkel je Sensorformat | 1/2": 8,48°×6,38°×10,7° 2,18°×1,64°×2,72° (H×V×D) | 2/3": 11,8°×8,74°×14,88° 2,78°×2,24°×3,57° (H×V×D) |
| Bildkreis | Ø11 mm |
| Maximales Sichtfeld (H × V) | 21,33 × 16,00 @ 6,4 × 4,8 | 29,33 × 22,00 @ 8,8 × 6,6 |
| Optische Bauart | Entozentrisch |
| Zoomsteuerung | Manuell |
| Zoomfaktor | 3,33 × |
| Max. Sensorformat | 2/3" |
| Sichtfeld | 29.33 × 22.00 mm (2/3", bei 0,3 ×) |
| Empfohlene Pixelgröße | 3,45 µm |
| Telezentrie | Nicht zutreffend |
| Objektivart | Zoomobjektiv |
| Bauart | Variable Magnification |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

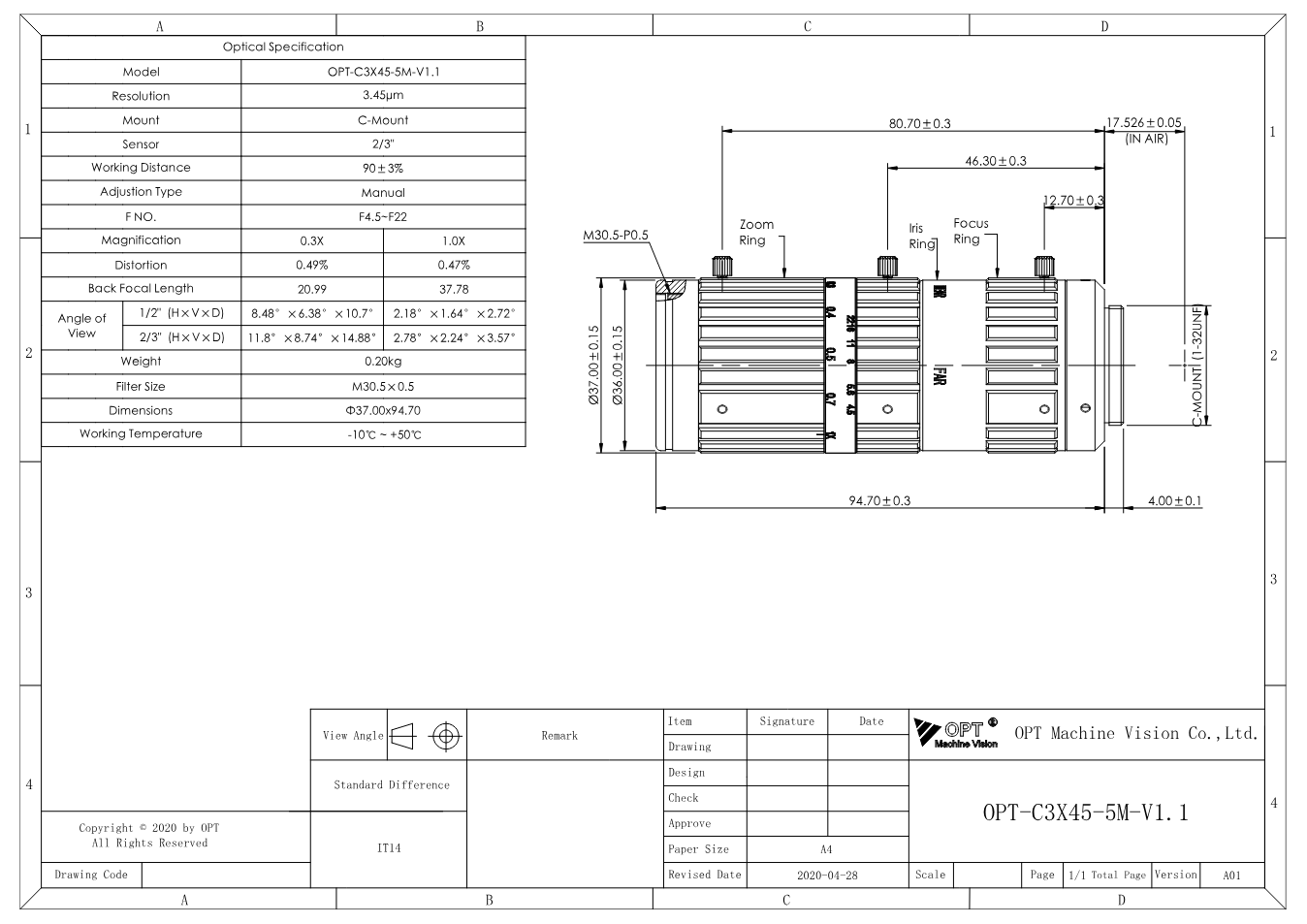

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-C3X45-5M (PDF)
Datenblatt · EN · 56 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-C3X45-5M
Datenblatt · EN · 180 KB
- Datenblatt herunterladen
5-MP-Zoomobjektiv - Serienbroschüre OPT
Datenblatt · EN · 583 KB
- Herunterladen
3D-Modell OPT-C3X45-5M (STEP)
Technische Zeichnung · EN · 7176 KB
Beschreibung
OPT-C3X45-5M, ein Zoomobjektiv der Serie „5-MP-Zoomobjektiv“ von OPT, bringt Abbildungsmaßstab 0,3 × | 1,0 ×, Blende F4,5 - F22, Bildkreis Ø11 mm mit. Außerdem: Arbeitsabstand 90 mm ± 3 %, C-Mount.
Das OPT-C3X45-5M zoomt stufenlos von 0,3 auf 1,0× bei festem Arbeitsabstand und nimmt Sensoren bis 2/3" auf. Es löst bis 120 lp/mm auf und leuchtet das Feld gleichmäßig aus. Es ist für Prüfplätze gedacht, an denen die Teilegröße wechselt und die Kamera nicht umgebaut werden soll.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
