OPT-RN12698-171-064820M90 M72/M72L/M90/M95 Objektiv
Hersteller-Artikelnummer: OPT-RN12698-171-064820M90
Serie: Rhino-Bi-Telezentrik
- Objektivbauart
- Bi-telezentrisch
- Abbildungsmaßstab
- 1,2698 ×
- Objektfeld
- Ø 64,58 mm
- Arbeitsabstand
- 171 mm ± 3 mm
- Auflösungsvermögen
- 65 lp/mm
- Koaxiale Einkopplung
- Nein
- Anschluss
- M72/M72L/M90/M95
- Baulänge
- 502,22 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-RN12698-171-064820M90 |
|---|---|
| Arbeitsabstand | 171 mm ± 3 mm |
| Blende | F10 – F44 |
| Abbildungsmaßstab | 1,2698 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø82 mm |
| Kleinste sinnvolle Pixelgröße | 7,69 µm |
| Auflösungsvermögen (MTF30) | 65 lp/mm |
| Verzeichnung (max.) | <0,05 % |
| Schärfentiefe | 0,72 mm |
| Telezentrie-Winkel | 0,10° |
| Auflagemaß | 19,55 mm |
| Objekt-Bild-Abstand | 685,2 mm |
| Anschluss | M72/M72L/M90/M95 |
| Sichtfeld | 64,58 mm |
| Objektivbauart | Bi-telezentrisch |
| Gewicht | 5,32 kg |
| Abmessungen | 132 × 502,22 |
| Betriebstemperatur | -20 °C – +60 °C |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

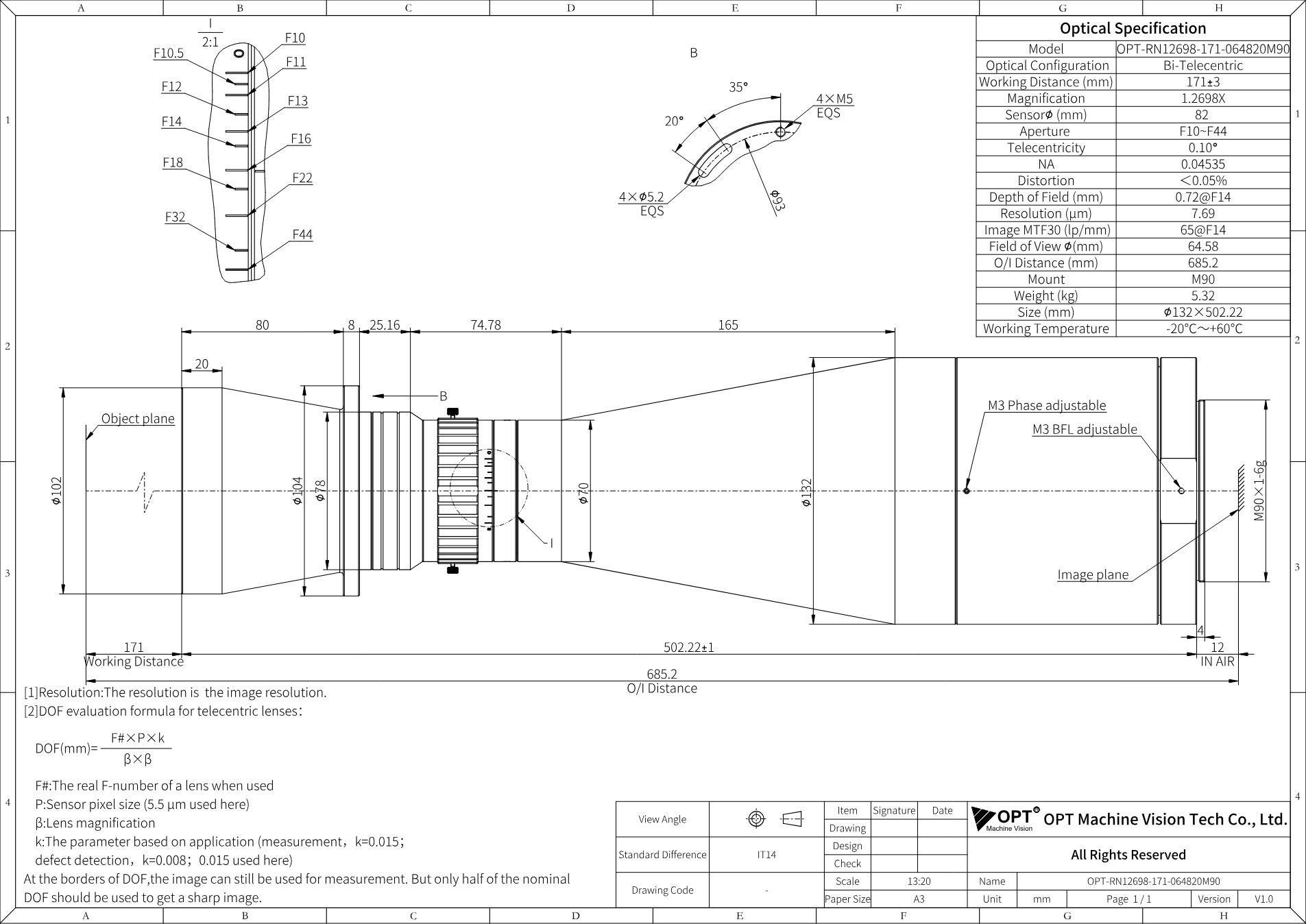

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-RN12698-171-064820M90* (PDF)
Datenblatt · EN · 215 KB
- Herunterladen
3D-Modell OPT-RN12698-171-064820M90* (STEP)
Technische Zeichnung · EN · 1544 KB
Beschreibung
Das OPT-RN12698-171-064820M90 steht in OPTs Serie „Rhino-Bi-Telezentrik“ für Abbildungsmaßstab 1,2698 ×, Blende F10 - F44, Bildkreis Ø82 mm. Dazu kommen Arbeitsabstand 171 mm ± 3 mm, M72/M72L/M90/M95, Telezentrie 0,10°.
Die Rhino-Serie ist beidseitig telezentrisch: Perspektiv- und Fokusfehler fallen weg, das Objekt wird in wahrer Größe abgebildet. Große Blendenöffnungen bringen viel Licht auf den Sensor, das Sichtfeld reicht je nach Modell von Ø36 bis Ø150 mm - für Sensoren von 1/2.5" bis Ø82 mm. Sie ist für die Messtechnik gemacht: Kanten, Bohrungen, Konturen und Höhenversätze, die unabhängig von der Objektlage gemessen werden müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
