OPT
OPT-RN04155-318-150620M72 M42/M58/F/M72/M72L Objektiv
Hersteller-Artikelnummer: OPT-RN04155-318-150620M72
Serie: Rhino-Bi-Telezentrik
- Objektivbauart
- Bi-telezentrisch
- Abbildungsmaßstab
- 0,4155 ×
- Objektfeld
- Ø 149,22 mm
- Arbeitsabstand
- 318 mm ± 4 mm
- Auflösungsvermögen
- 110 lp/mm
- Koaxiale Einkopplung
- Nein
- Anschluss
- M42/M58/F/M72/M72L
- Baulänge
- 647,89 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-RN04155-318-150620M72 |
|---|---|
| Arbeitsabstand | 318 mm ± 4 mm |
| Blende | F9,0 – F44 |
| Abbildungsmaßstab | 0,4155 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø62 mm |
| Kleinste sinnvolle Pixelgröße | 4,55 µm |
| Auflösungsvermögen (MTF30) | 110 lp/mm |
| Verzeichnung (max.) | <0,05 % |
| Schärfentiefe | 4,3 mm |
| Telezentrie-Winkel | 0,10° |
| Auflagemaß | 12/19.55 |
| Objekt-Bild-Abstand | 977,9 mm |
| Anschluss | M42/M58/F/M72/M72L |
| Sichtfeld | 149,22 mm |
| Objektivbauart | Bi-telezentrisch |
| Gewicht | 9,50 kg |
| Abmessungen | 194 × 647,89 |
| Betriebstemperatur | -20 °C – +60 °C |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

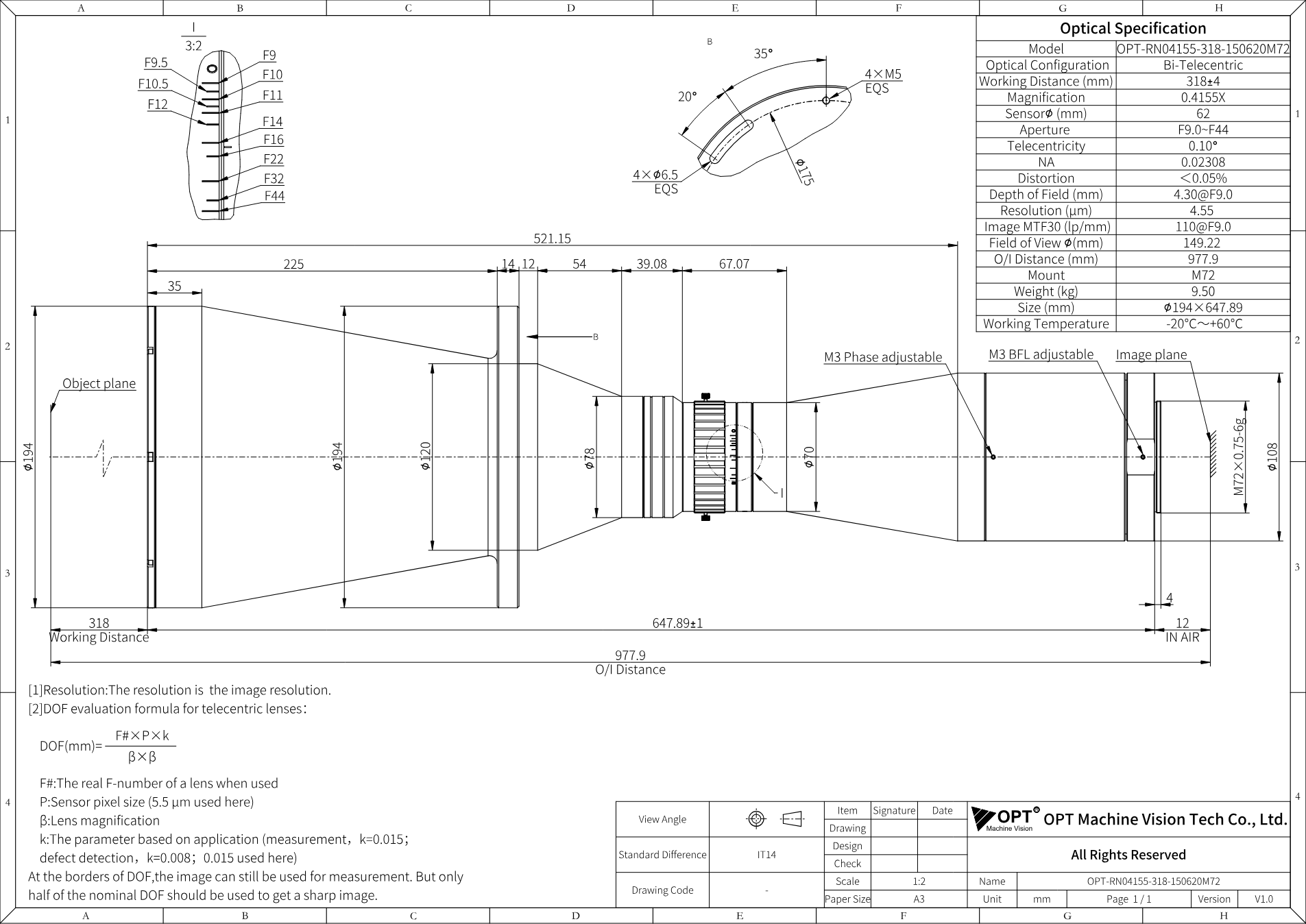

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-RN04155-318-150620M72* (PDF)
Datenblatt · EN · 220 KB
- Herunterladen
3D-Modell OPT-RN04155-318-150620M72* (STEP)
Technische Zeichnung · EN · 1 MB
Beschreibung
Das OPT-RN04155-318-150620M72 steht in OPTs Serie „Rhino-Bi-Telezentrik“ für Abbildungsmaßstab 0,4155 ×, Blende F9,0 - F44, Bildkreis Ø62 mm. Weitere Eckdaten: Arbeitsabstand 318 mm ± 4 mm, M42/M58/F/M72/M72L, Telezentrie 0,10°.
Die Rhino-Serie ist beidseitig telezentrisch: Perspektiv- und Fokusfehler fallen weg, das Objekt wird in wahrer Größe abgebildet. Große Blendenöffnungen bringen viel Licht auf den Sensor, das Sichtfeld reicht je nach Modell von Ø36 bis Ø150 mm - für Sensoren von 1/2.5" bis Ø82 mm. Sie ist für die Messtechnik gemacht: Kanten, Bohrungen, Konturen und Höhenversätze, die unabhängig von der Objektlage gemessen werden müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
