OPT-RN02581-115-042110C C-Mount Objektiv
Hersteller-Artikelnummer: OPT-RN02581-115-042110C
Serie: Rhino-Bi-Telezentrik
- Objektivbauart
- Bi-telezentrisch
- Abbildungsmaßstab
- 0,2581 ×
- Max. Sensorformat
- 2/3"
- Objektfeld
- Ø 42,62 mm bei 2/3"
- Arbeitsabstand
- 115 mm ± 2 mm
- Auflösungsvermögen
- 200 lp/mm
- Koaxiale Einkopplung
- Nein
- Anschluss
- C-Mount
- Baulänge
- 121,17 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-RN02581-115-042110C |
|---|---|
| Arbeitsabstand | 115 mm ± 2 mm |
| Blende | F4,8 – F22 |
| Abbildungsmaßstab | 0,2581 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø11 mm (2/3") |
| Kleinste sinnvolle Pixelgröße | 2,5 µm |
| Auflösungsvermögen (MTF30) | 200 lp/mm |
| Verzeichnung (max.) | <0,05 % |
| Schärfentiefe | 5,94 mm |
| Telezentrie-Winkel | 0,10° |
| Auflagemaß | 17,526 mm |
| Objekt-Bild-Abstand | 253,7 mm |
| Anschluss | C-Mount |
| Sichtfeld | 42,62 mm |
| Objektivbauart | Bi-telezentrisch |
| Max. Sensorformat | 2/3" |
| Gewicht | 1,02 kg |
| Abmessungen | 78 × 121,17 |
| Betriebstemperatur | -20 °C – +60 °C |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

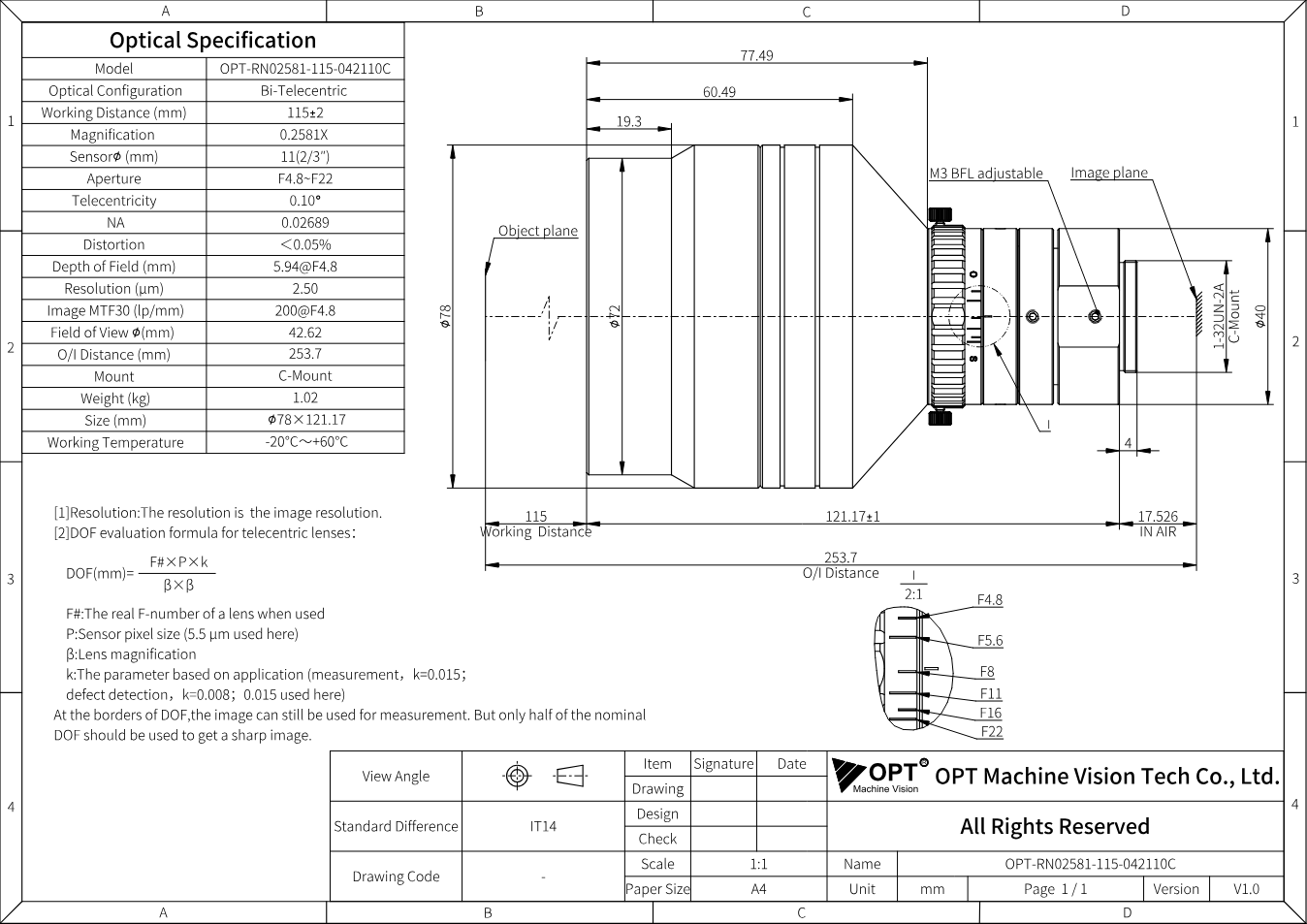

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-RN02581-115-042110C (PDF)
Datenblatt · EN · 187 KB
- Herunterladen
3D-Modell OPT-RN02581-115-042110C (STEP)
Technische Zeichnung · EN · 1 MB
Beschreibung
OPT-RN02581-115-042110C, ein bitelezentrisches Objektiv der Serie „Rhino-Bi-Telezentrik“ von OPT, bringt Abbildungsmaßstab 0,2581 ×, Blende F4,8 - F22, Bildkreis Ø11 mm (2/3") mit. Außerdem: Arbeitsabstand 115 mm ± 2 mm, C-Mount, Telezentrie 0,10°.
Die Rhino-Serie ist beidseitig telezentrisch: Perspektiv- und Fokusfehler fallen weg, das Objekt wird in wahrer Größe abgebildet. Große Blendenöffnungen bringen viel Licht auf den Sensor, das Sichtfeld reicht je nach Modell von Ø36 bis Ø150 mm - für Sensoren von 1/2.5" bis Ø82 mm. Sie ist für die Messtechnik gemacht: Kanten, Bohrungen, Konturen und Höhenversätze, die unabhängig von der Objektlage gemessen werden müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
