OPT-RN01930-318-150287M42 M42/M58/F Objektiv
Hersteller-Artikelnummer: OPT-RN01930-318-150287M42
Serie: Rhino-Bi-Telezentrik
- Objektivbauart
- Bi-telezentrisch
- Abbildungsmaßstab
- 0,193 ×
- Objektfeld
- Ø 148,7 mm
- Arbeitsabstand
- 318 mm ± 4 mm
- Auflösungsvermögen
- 120 lp/mm
- Koaxiale Einkopplung
- Nein
- Anschluss
- M42/M58/F
- Baulänge
- 495,09 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-RN01930-318-150287M42 |
|---|---|
| Arbeitsabstand | 318 mm ± 4 mm |
| Blende | F7,0 – F32 |
| Abbildungsmaßstab | 0,1930 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø28,7 mm |
| Kleinste sinnvolle Pixelgröße | 4,17 µm |
| Auflösungsvermögen (MTF30) | 120 lp/mm |
| Verzeichnung (max.) | <0,06 % |
| Schärfentiefe | 16,61 mm |
| Telezentrie-Winkel | 0,10° |
| Auflagemaß | 12 mm |
| Objekt-Bild-Abstand | 825,1 mm |
| Anschluss | M42/M58/F |
| Sichtfeld | 148,7 mm |
| Objektivbauart | Bi-telezentrisch |
| Gewicht | 7,99 kg |
| Abmessungen | 194 × 495,09 |
| Betriebstemperatur | -20 °C – +60 °C |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

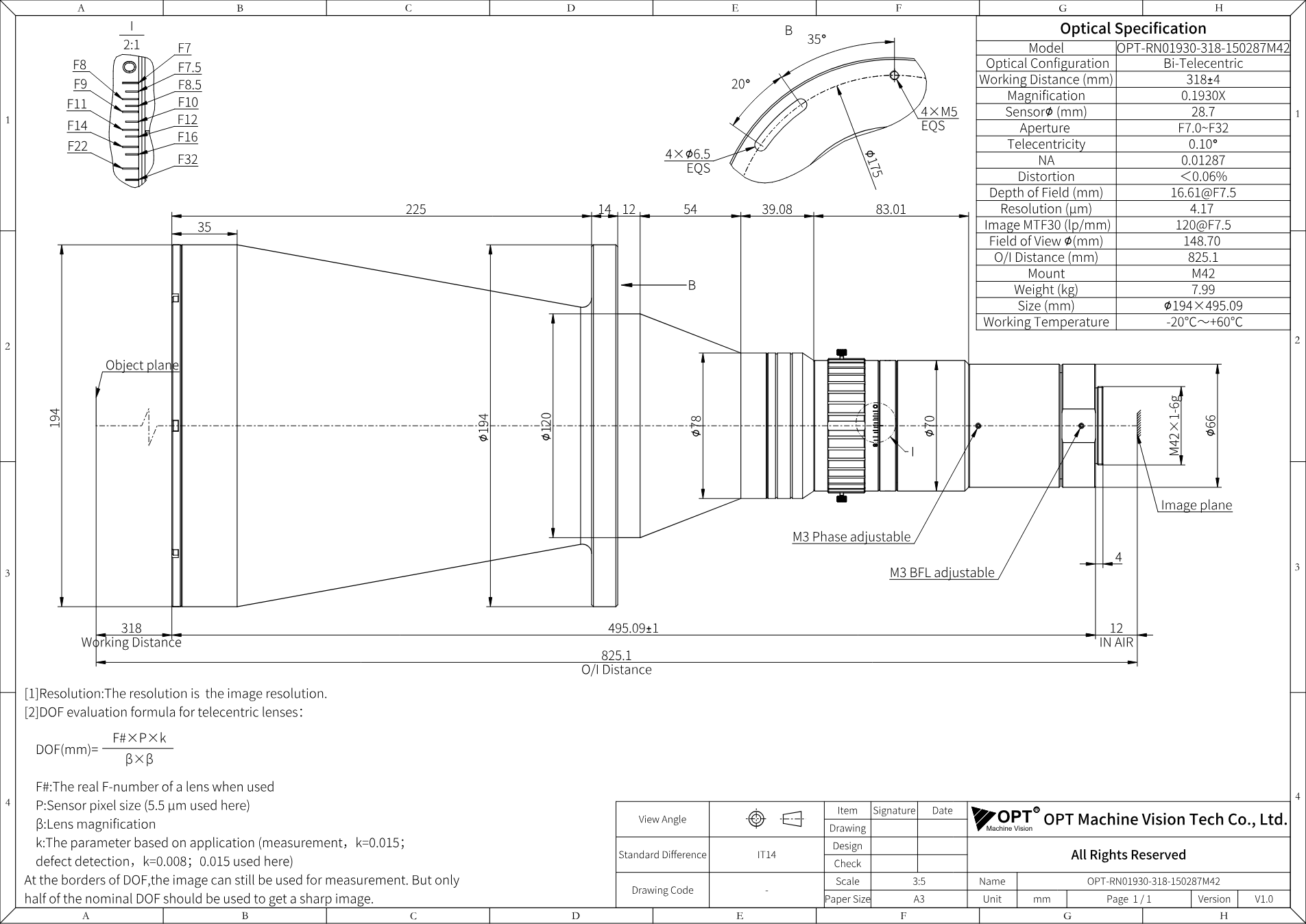

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-RN01930-318-150287M42* (PDF)
Datenblatt · EN · 215 KB
- Herunterladen
3D-Modell OPT-RN01930-318-150287M42* (STEP)
Technische Zeichnung · EN · 1 MB
Beschreibung
Mit Abbildungsmaßstab 0,1930 ×, Blende F7,0 - F32, Bildkreis Ø28,7 mm gehört OPT-RN01930-318-150287M42 zur Serie „Rhino-Bi-Telezentrik“ von OPT Machine Vision. Weitere Eckdaten: Arbeitsabstand 318 mm ± 4 mm, M42/M58/F, Telezentrie 0,10°.
Die Rhino-Serie ist beidseitig telezentrisch: Perspektiv- und Fokusfehler fallen weg, das Objekt wird in wahrer Größe abgebildet. Große Blendenöffnungen bringen viel Licht auf den Sensor, das Sichtfeld reicht je nach Modell von Ø36 bis Ø150 mm - für Sensoren von 1/2.5" bis Ø82 mm. Sie ist für die Messtechnik gemacht: Kanten, Bohrungen, Konturen und Höhenversätze, die unabhängig von der Objektlage gemessen werden müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
