OPT-RN00603-318-150090C C-Mount Objektiv
Hersteller-Artikelnummer: OPT-RN00603-318-150090C
Serie: Rhino-Bi-Telezentrik
- Objektivbauart
- Objektseitig telezentrisch
- Abbildungsmaßstab
- 0,0603 ×
- Max. Sensorformat
- 1/1.8"
- Objektfeld
- Ø 149,25 mm bei 1/1.8"
- Arbeitsabstand
- 318 mm
- Koaxiale Einkopplung
- Nein
- Anschluss
- C-Mount
- Baulänge
- 391,59 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-RN00603-318-150090C |
|---|---|
| Arbeitsabstand | 318 mm |
| Abbildungsmaßstab | 0,0603 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø9 mm (1/1.8") |
| Auflagemaß | 17,526 mm |
| Anschluss | C-Mount |
| Objektivbauart | Telezentrisch |
| Max. Sensorformat | 1/1.8" |
| Auflösungsvermögen | 2,4 µm |
| Gewicht | 7,03 kg |
| Abmessungen | 194 × 391,59 |
| Betriebstemperatur | -20 °C – +60 °C |
| Telezentrie | 0,10° |
| MTF30 | 208@F4,6 lp/mm |
| Sichtfeld | 149,25 mm |
| Objekt-Bild-Abstand | 727,1 mm |
| Schärfentiefe | 104,37@F4.6 mm |
| Blende | F4,6 – F16 |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

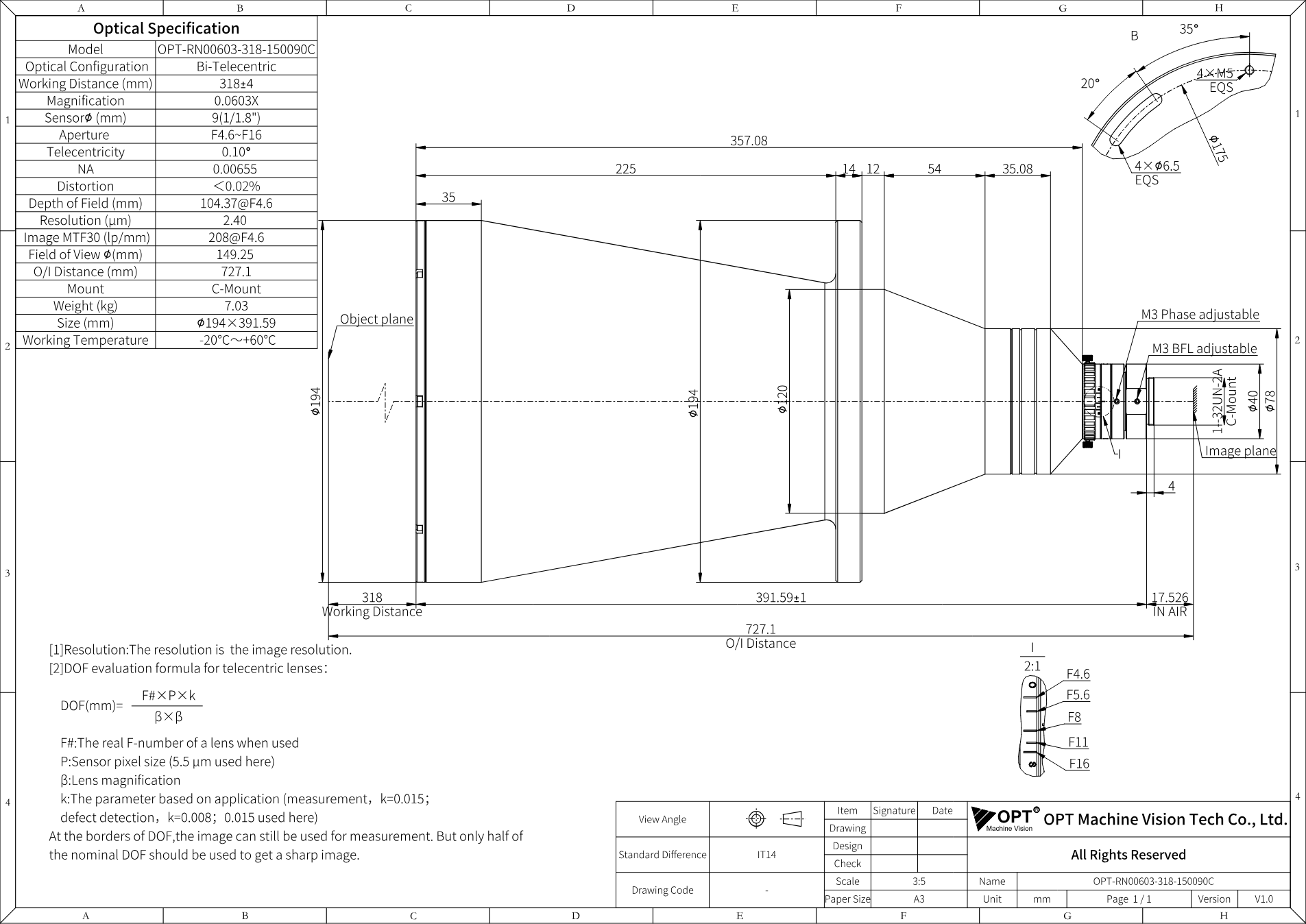

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-RN00603-318-150090C (PDF)
Datenblatt · EN · 219 KB
- Herunterladen
3D-Modell OPT-RN00603-318-150090C (STEP)
Technische Zeichnung · EN · 2 MB
Beschreibung
Das OPT-RN00603-318-150090C steht in OPTs Serie „Rhino-Bi-Telezentrik“ für Abbildungsmaßstab 0,0603 ×, Bildkreis Ø9 mm (1/1.8"), Arbeitsabstand 318 mm. Dazu kommen C-Mount.
Die Rhino-Serie ist beidseitig telezentrisch: Perspektiv- und Fokusfehler fallen weg, das Objekt wird in wahrer Größe abgebildet. Große Blendenöffnungen bringen viel Licht auf den Sensor, das Sichtfeld reicht je nach Modell von Ø36 bis Ø150 mm - für Sensoren von 1/2.5" bis Ø82 mm. Sie ist für die Messtechnik gemacht: Kanten, Bohrungen, Konturen und Höhenversätze, die unabhängig von der Objektlage gemessen werden müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
