OPT-HP20-65C-F7 C-Mount Objektiv
Hersteller-Artikelnummer: OPT-HP20-65C-F7
Serie: Hippo-Telezentrik
- Objektivbauart
- Objektseitig telezentrisch
- Abbildungsmaßstab
- 2 ×
- Max. Sensorformat
- 1.1"
- Objektfeld
- Ø 9,2 mm bei 1.1"
- Arbeitsabstand
- 65 mm ± 2 mm
- Auflösungsvermögen
- 130 lp/mm
- Koaxiale Einkopplung
- Ja
- Anschluss
- C-Mount
- Baulänge
- 151,1 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-HP20-65C-F7 |
|---|---|
| Arbeitsabstand | 65 mm ± 2 mm |
| Abbildungsmaßstab | 2,0 × |
| Bildkreis | Ø18,4 mm (1.1") |
| Blende | F7,0 |
| Verzeichnung (max.) | <0,1 % |
| Schärfentiefe | 0,14 mm |
| Kleinste sinnvolle Pixelgröße | 8 µm |
| Auflösungsvermögen (MTF30) | 130 lp/mm |
| Telezentrie-Winkel | 0,10° |
| Objekt-Bild-Abstand | 233,6 mm |
| Gewicht | 0,49 kg |
| Sichtfeld | 9,20 mm |
| Koaxiale Einkopplung | ja |
| Anschluss | C-Mount |
| Eingebaute Koaxialbeleuchtung | Built-in coaxial point light (C) |
| Auflagemaß | 17,526 mm |
| Objektivbauart | Objektseitig telezentrisch |
| Max. Sensorformat | 1.1" |
| Abmessungen | 45 × 151,1 |
| Filtergewinde | M35×0,5-6H |
| Betriebstemperatur | -20 °C – +60 °C |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

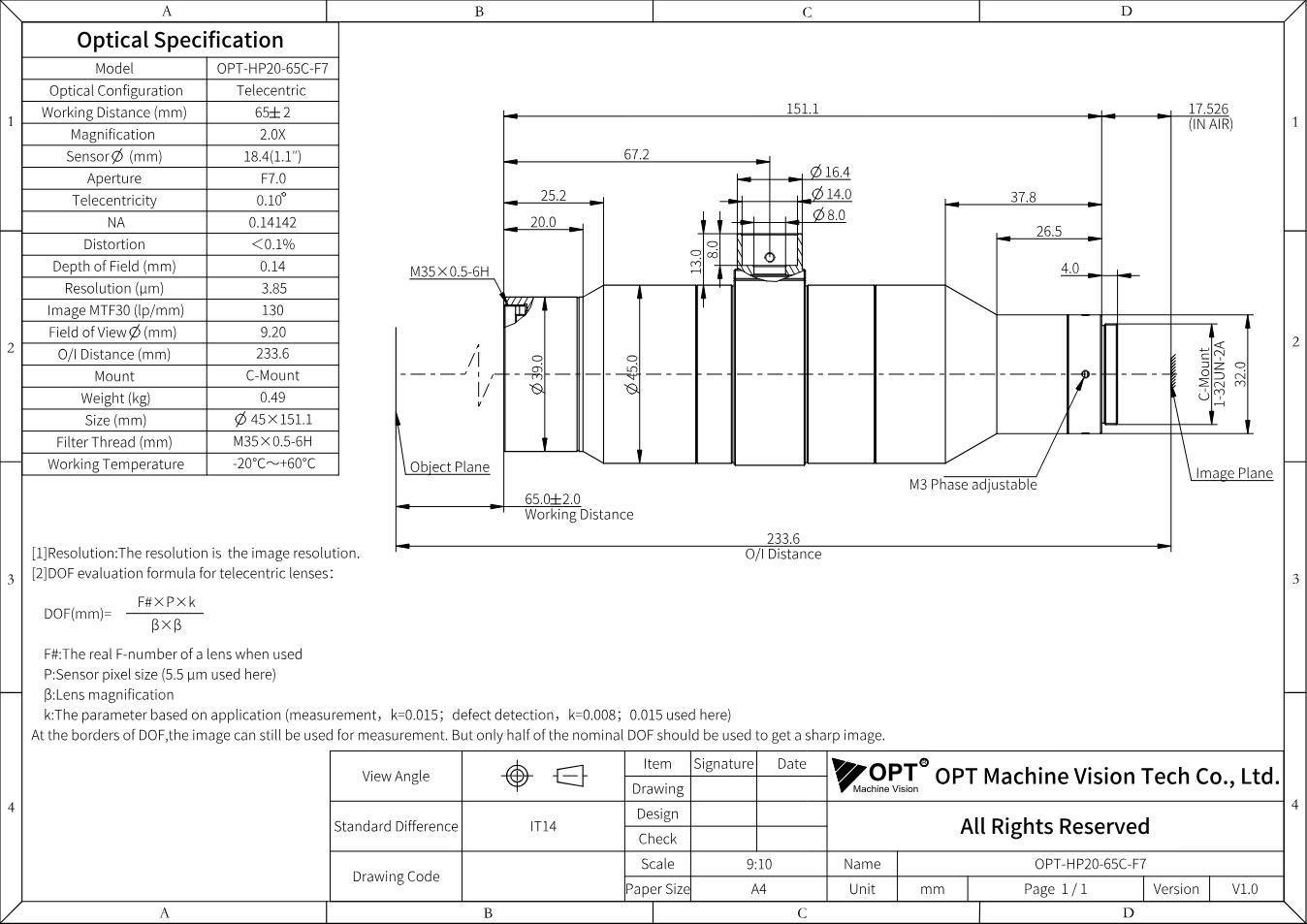

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-HP20-65C-F7 (PDF)
Datenblatt · EN · 265 KB
- Herunterladen
3D-Modell OPT-HP20-65C-F7 (STEP)
Technische Zeichnung · EN · 682 KB
Beschreibung
Das OPT-HP20-65C-F7 steht in OPTs Serie „Hippo-Telezentrik“ für Abbildungsmaßstab 2,0 ×, Blende F7,0, Bildkreis Ø18,4 mm (1.1"). Außerdem: Arbeitsabstand 65 mm ± 2 mm, C-Mount, Telezentrie 0,10°.
Die Hippo-Serie bringt telezentrische Messoptik auf große Sensoren bis 1,1": hohe Auflösung, geringe Verzeichnung und Abbildungsmaßstäbe von 0,3 bis 4×. Modelle mit eingebauter Koaxialbeleuchtung sind verfügbar. Sie ist für Messaufgaben mit 12- bis 20-Megapixel-Kameras gedacht, bei denen ein großes Feld in einem Bild vermessen wird.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
