OPT-HP08-110C-F8 C-Mount Objektiv
Hersteller-Artikelnummer: OPT-HP08-110C-F8
Serie: Hippo-Telezentrik
- Objektivbauart
- Objektseitig telezentrisch
- Abbildungsmaßstab
- 0,8 ×
- Max. Sensorformat
- 1.1"
- Objektfeld
- Ø 23 mm bei 1.1"
- Arbeitsabstand
- 110 mm ± 2 mm
- Auflösungsvermögen
- 120 lp/mm
- Koaxiale Einkopplung
- Ja
- Anschluss
- C-Mount
- Baulänge
- 151,5 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-HP08-110C-F8 |
|---|---|
| Arbeitsabstand | 110 mm ± 2 mm |
| Blende | F8,0 |
| Abbildungsmaßstab | 0,8 × |
| Koaxiale Einkopplung | ja |
| Bildkreis | Ø18,4 mm (1.1") |
| Kleinste sinnvolle Pixelgröße | 4,2 µm |
| Auflösungsvermögen (MTF30) | 120 lp/mm |
| Verzeichnung (max.) | <0,1 % |
| Schärfentiefe | 1,03 mm |
| Telezentrie-Winkel | 0,10° |
| Auflagemaß | 17,526 mm |
| Objekt-Bild-Abstand | 279,0 mm |
| Anschluss | C-Mount |
| Sichtfeld | 23,00 mm |
| Objektivbauart | Objektseitig telezentrisch |
| Max. Sensorformat | 1.1" |
| Gewicht | 0,57 kg |
| Abmessungen | 60 × 151,5 |
| Filtergewinde | M56×0,75-6H |
| Betriebstemperatur | -20 °C – +60 °C |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

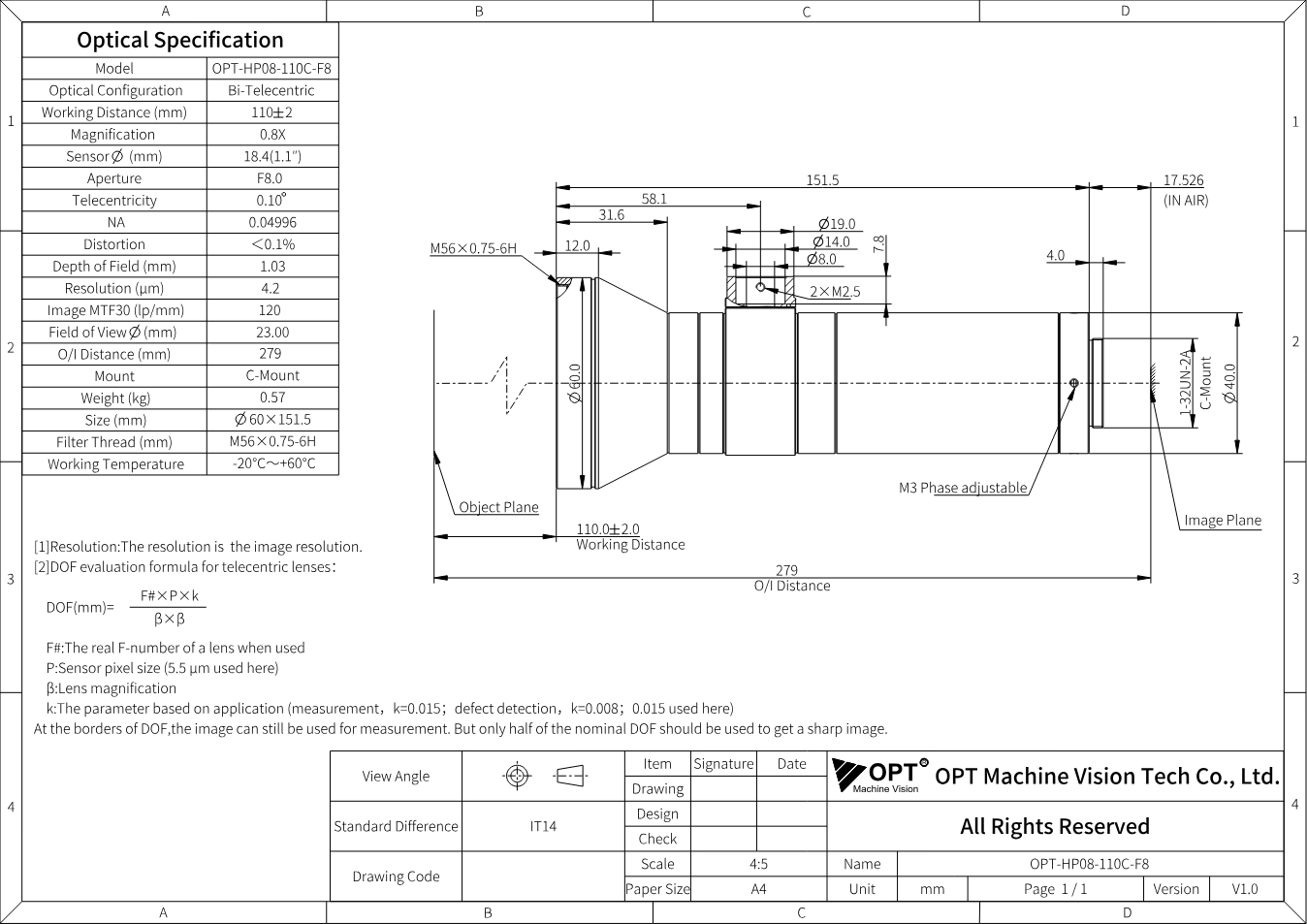

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-HP08-110C-F8 (PDF)
Datenblatt · EN · 118 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-HP08-110C-F8
Datenblatt · EN · 1 MB
- Herunterladen
3D-Modell OPT-HP08-110C-F8 (STEP)
Technische Zeichnung · EN · 1 MB
Beschreibung
Mit Abbildungsmaßstab 0,8 ×, Blende F8,0, Bildkreis Ø18,4 mm (1.1") gehört OPT-HP08-110C-F8 zur Serie „Hippo-Telezentrik“ von OPT Machine Vision. Weitere Eckdaten: Arbeitsabstand 110 mm ± 2 mm, C-Mount, Telezentrie 0,10°.
Die Hippo-Serie bringt telezentrische Messoptik auf große Sensoren bis 1,1": hohe Auflösung, geringe Verzeichnung und Abbildungsmaßstäbe von 0,3 bis 4×. Modelle mit eingebauter Koaxialbeleuchtung sind verfügbar. Sie ist für Messaufgaben mit 12- bis 20-Megapixel-Kameras gedacht, bei denen ein großes Feld in einem Bild vermessen wird.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
