OPT-HP04-190-VI C-Mount Objektiv
Hersteller-Artikelnummer: OPT-HP04-190-VI
Serie: Hippo-Telezentrik
- Objektivbauart
- Objektseitig telezentrisch
- Abbildungsmaßstab
- 0,4 ×
- Max. Sensorformat
- 1.1"
- Objektfeld
- Ø 46 mm bei 1.1"
- Arbeitsabstand
- 190 mm ± 2 mm
- Koaxiale Einkopplung
- Nein
- Anschluss
- C-Mount
- Baulänge
- 174,06 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-HP04-190-VI |
|---|---|
| Arbeitsabstand | 190 mm ± 2 mm |
| Abbildungsmaßstab | 0,4 × |
| Bildkreis | Ø18,4 mm (1.1") |
| Blende | F6,5 – F44 |
| Verzeichnung (max.) | <0,1 % |
| Schärfentiefe | 3,35 – 22,69 mm |
| Kleinste sinnvolle Pixelgröße | 3,45 µm |
| Auflösungsvermögen (MTF30) | 145 – 25 lp/mm |
| Telezentrie-Winkel | 0,10° |
| Objekt-Bild-Abstand | 381,6 mm |
| Gewicht | 0,719 kg |
| Sichtfeld | 46 mm |
| Koaxiale Einkopplung | nein |
| Anschluss | C-Mount |
| Objektivbauart | Objektseitig telezentrisch |
| Max. Sensorformat | 1.1" |
| Abmessungen | 70 × 174,06 |
| Filtergewinde | M65×0,5-6H |
| Betriebstemperatur | -20 °C – +60 °C |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

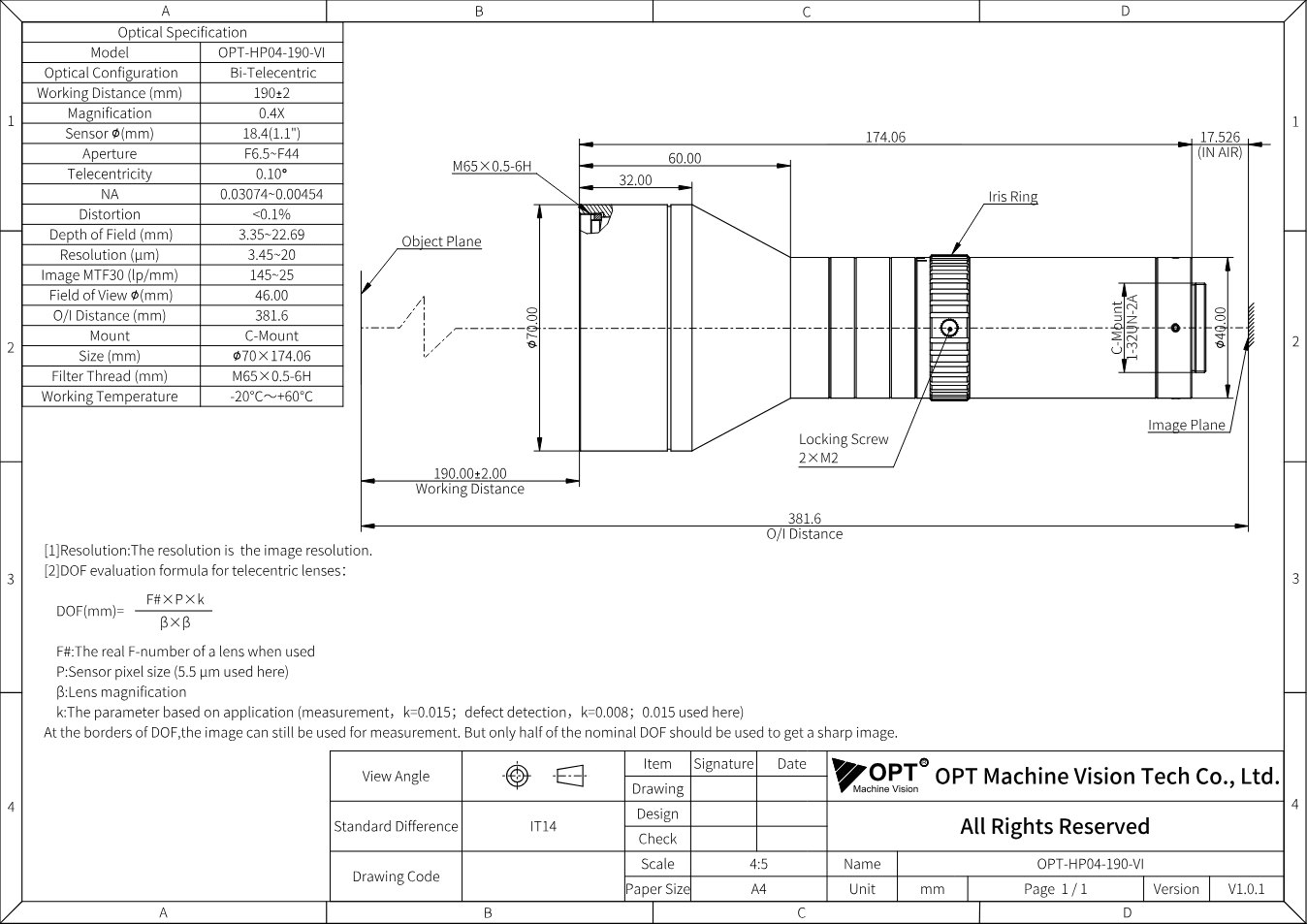

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-HP04-190-VI (PDF)
Datenblatt · EN · 128 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-HP04-190-VI
Datenblatt · EN · 1 MB
Beschreibung
Das OPT-HP04-190-VI steht in OPTs Serie „Hippo-Telezentrik“ für Abbildungsmaßstab 0,4 ×, Blende F6,5 - F44, Bildkreis Ø18,4 mm (1.1"). Dazu kommen Arbeitsabstand 190 mm ± 2 mm, C-Mount, Telezentrie 0,10°.
Die Hippo-Serie bringt telezentrische Messoptik auf große Sensoren bis 1,1": hohe Auflösung, geringe Verzeichnung und Abbildungsmaßstäbe von 0,3 bis 4×. Modelle mit eingebauter Koaxialbeleuchtung sind verfügbar. Sie ist für Messaufgaben mit 12- bis 20-Megapixel-Kameras gedacht, bei denen ein großes Feld in einem Bild vermessen wird.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei.
