OPT-HP03-110-F6.5 C-Mount Objektiv
Hersteller-Artikelnummer: OPT-HP03-110-F6.5
Serie: Hippo-Telezentrik
- Objektivbauart
- Objektseitig telezentrisch
- Abbildungsmaßstab
- 0,3 ×
- Max. Sensorformat
- 1.1"
- Objektfeld
- Ø 61,33 mm bei 1.1"
- Arbeitsabstand
- 110 mm ± 2 mm
- Auflösungsvermögen
- 145 lp/mm
- Koaxiale Einkopplung
- Nein
- Anschluss
- C-Mount
- Baulänge
- 165,1 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-HP03-110-F6.5 |
|---|---|
| Arbeitsabstand | 110 mm ± 2 mm |
| Abbildungsmaßstab | 0,3 × |
| Bildkreis | Ø18,4 mm (1.1") |
| Blende | F6,5 |
| Verzeichnung (max.) | <0,1 % |
| Schärfentiefe | 5,96 mm |
| Kleinste sinnvolle Pixelgröße | 3,45 µm |
| Auflösungsvermögen (MTF30) | 145 lp/mm |
| Telezentrie-Winkel | 0,10° |
| Objekt-Bild-Abstand | 292,6 mm |
| Gewicht | 0,86 kg |
| Sichtfeld | 61,33 mm |
| Koaxiale Einkopplung | nein |
| Anschluss | C-Mount |
| Auflagemaß | 17,526 mm |
| Objektivbauart | Objektseitig telezentrisch |
| Max. Sensorformat | 1.1" |
| Abmessungen | 81 × 165,1 |
| Filtergewinde | M77×0,75-6H |
| Betriebstemperatur | -20 °C – +60 °C |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

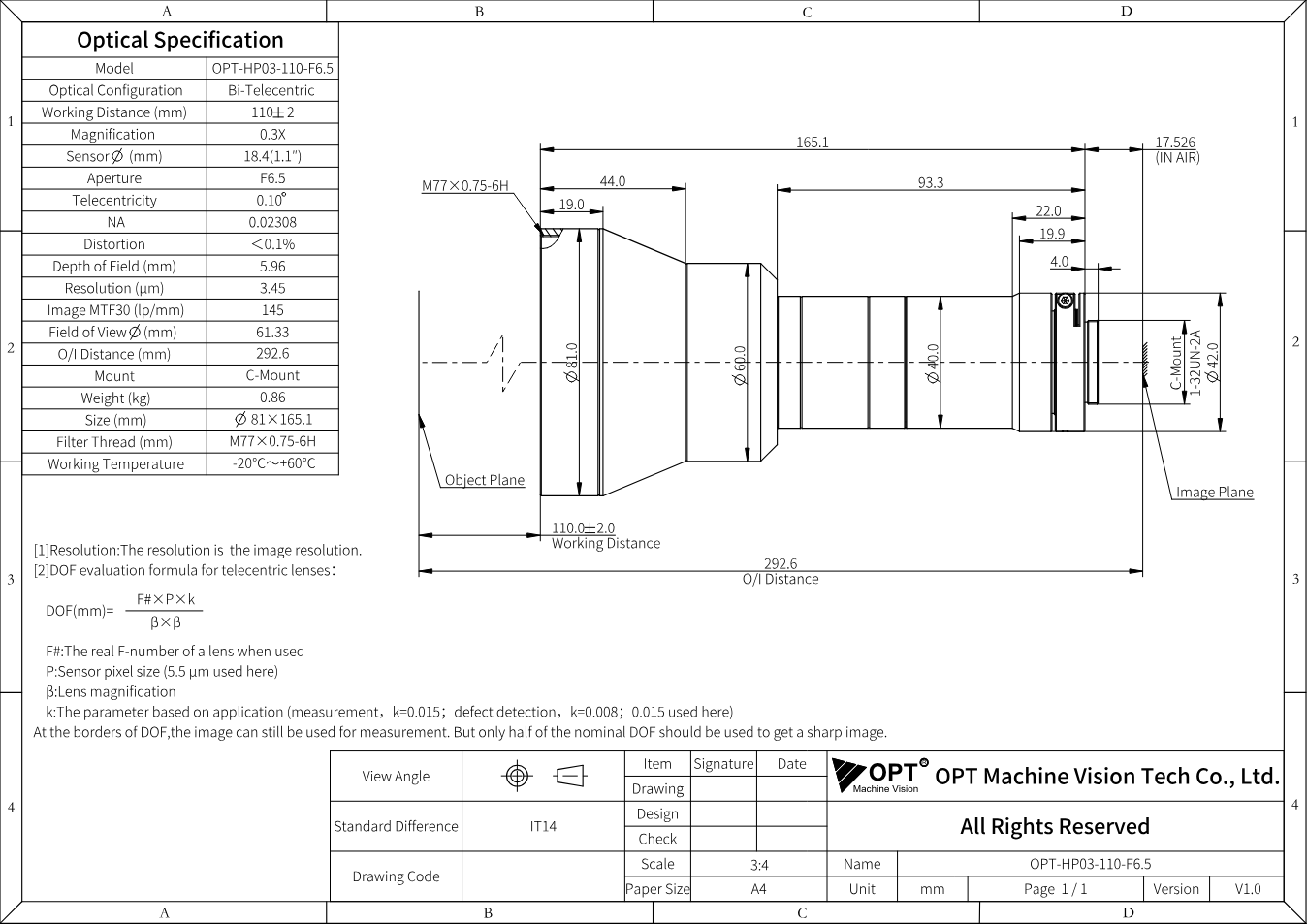

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-HP03-110-F6.5 (PDF)
Datenblatt · EN · 223 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-HP03-110-F6.5
Datenblatt · EN · 1500 KB
- Herunterladen
3D-Modell OPT-HP03-110-F6.5 (STEP)
Technische Zeichnung · EN · 507 KB
Beschreibung
OPT-HP03-110-F6.5 ist ein telezentrisches Objektiv aus der Serie „Hippo-Telezentrik“ von OPT: Abbildungsmaßstab 0,3 ×, Blende F6,5, Bildkreis Ø18,4 mm (1.1"). Außerdem: Arbeitsabstand 110 mm ± 2 mm, C-Mount, Telezentrie 0,10°.
Die Hippo-Serie bringt telezentrische Messoptik auf große Sensoren bis 1,1": hohe Auflösung, geringe Verzeichnung und Abbildungsmaßstäbe von 0,3 bis 4×. Modelle mit eingebauter Koaxialbeleuchtung sind verfügbar. Sie ist für Messaufgaben mit 12- bis 20-Megapixel-Kameras gedacht, bei denen ein großes Feld in einem Bild vermessen wird.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
