OPT-CH15-65C-F64 Telezentrisches Objektiv
Hersteller-Artikelnummer: OPT-CH15-65C-F64
Serie: Cheetah-Telezentrik
- Objektivbauart
- Bi-telezentrisch
- Abbildungsmaßstab
- 1,5 ×
- Max. Sensorformat
- 2/3"
- Objektfeld
- Ø 7,33 mm bei 2/3"
- Arbeitsabstand
- 65 mm ± 2 mm
- Auflösungsvermögen
- 16 lp/mm
- Anschluss
- C-Mount
- Baulänge
- 109,06 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CH15-65C-F64 |
|---|---|
| Arbeitsabstand | 65 mm ± 2 mm |
| Blende | F64 |
| Abbildungsmaßstab | 1,5 × |
| Bildkreis | Ø11,0 mm (2/3") |
| Auflösungsvermögen (MTF30) | 16 lp/mm |
| Verzeichnung (max.) | <0,1 % |
| Schärfentiefe | 2,36 mm |
| Telezentrie-Winkel | 0,10° |
| Objekt-Bild-Abstand | 191,6 mm |
| Gewicht | 0,18 kg |
| Sichtfeld | 7,33 mm |
| Objektivbauart | Bitelezentrisch |
| Max. Sensorformat | 2/3" |
| Anschluss | C-Mount |
| Abmessungen | 33,0 × 109,06 |
| Filtergewinde | M27×0,5-6H |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

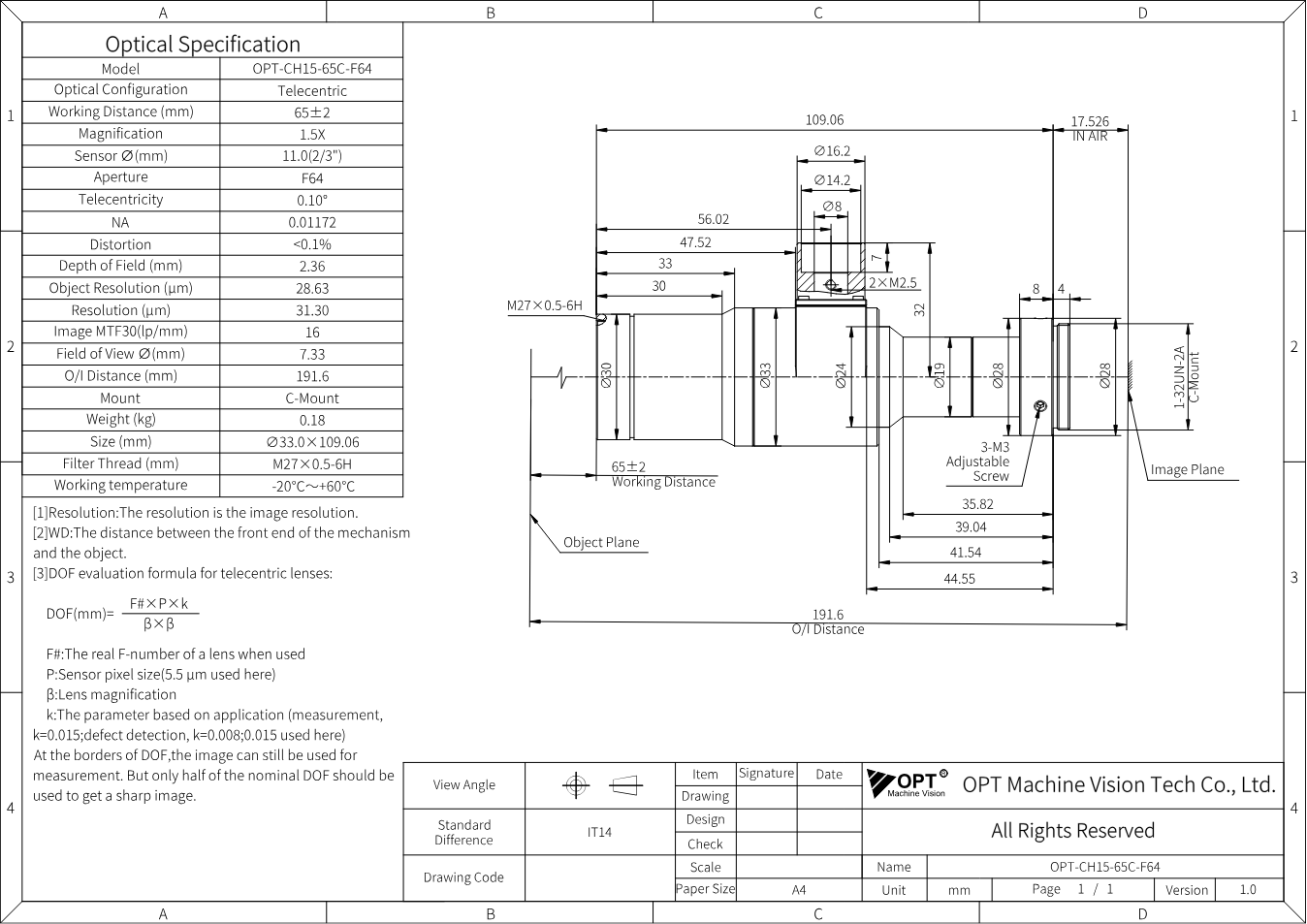

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-CH15-65C-F64 (PDF)
Datenblatt · EN · 256 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-CH15-65C-F64
Datenblatt · EN · 1497 KB
Beschreibung
Mit Abbildungsmaßstab 1,5 ×, Blende F64, Bildkreis Ø11,0 mm (2/3") gehört OPT-CH15-65C-F64 zur Serie „Cheetah-Telezentrik“ von OPT Machine Vision. Weitere Eckdaten: Arbeitsabstand 65 mm ± 2 mm, Telezentrie 0,10°.
Die Cheetah-Serie ist OPTs breites telezentrisches Programm für 2/3"-Sensoren mit fünf Megapixeln: Abbildungsmaßstäbe von 0,3 bis 2,0×, große Öffnungen für kurze Belichtungszeiten, hohe Telezentrie und hoher Kontrast. Viele Modelle gibt es mit koaxialer Lichteinkopplung (C-Varianten). Sie ist das Arbeitspferd der optischen Messtechnik: Durchmesser, Abstände, Kanten und Bohrbilder, die unabhängig vom Abstand exakt gemessen werden sollen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei.
