OPT-CH08-110FC-F6.5 C-Mount Objektiv
Hersteller-Artikelnummer: OPT-CH08-110FC-F6.5
Serie: Cheetah-Telezentrik
- Objektivbauart
- Objektseitig telezentrisch
- Abbildungsmaßstab
- 0,8 ×
- Max. Sensorformat
- 2/3"
- Objektfeld
- Ø 13,75 mm bei 2/3"
- Arbeitsabstand
- 110 mm ± 2 mm
- Auflösungsvermögen
- 145 lp/mm
- Koaxiale Einkopplung
- Ja
- Anschluss
- C-Mount
- Baulänge
- 107,4 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CH08-110FC-F6.5 |
|---|---|
| Arbeitsabstand | 110 mm ± 2 mm |
| Blende | F6,5 |
| Abbildungsmaßstab | 0,8 × |
| Koaxiale Einkopplung | ja |
| Bildkreis | Ø11,0 mm (2/3") |
| Kleinste sinnvolle Pixelgröße | 3,45 µm |
| Auflösungsvermögen (MTF30) | 145 lp/mm |
| Verzeichnung (max.) | <0,1 % |
| Schärfentiefe | 0,84 mm |
| Auflagemaß | 17,526 mm |
| Objekt-Bild-Abstand | 234,9 mm |
| Anschluss | C-Mount |
| Sichtfeld | 13,75 mm |
| Objektivbauart | Telezentrisch |
| Max. Sensorformat | 2/3" |
| Gewicht | 0,24 kg |
| Abmessungen | 36 × 107,4 |
| Filtergewinde | M34×0,5-6H |
| Betriebstemperatur | 0 °C – +40 °C |
| Telezentrie | 0,10° |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

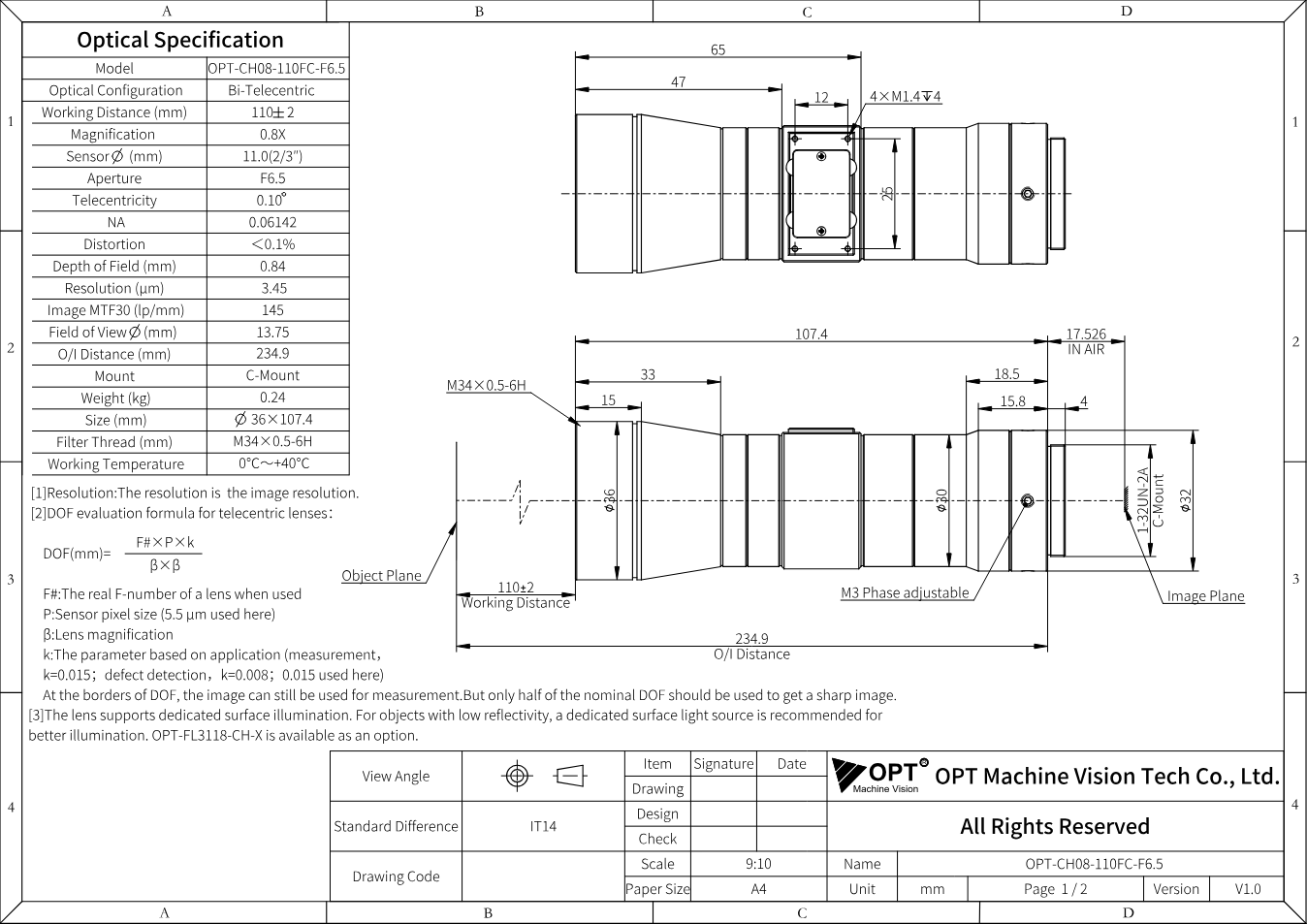

Maßzeichnung
