OPT-S2556 S-Mount (M12) Objektiv
Hersteller-Artikelnummer: OPT-S2556
Serie: M12-Festbrennweiten
- Brennweite
- 25 mm
- Max. Sensorformat
- 1/1.7" (3,45 µm)
- Anschluss
- S-Mount (M12)
- Mindestobjektdistanz (MOD)
- 150 mm
- Blende
- F5.6
- Auflösung
- 3,5 MP (berechnet)
- Fokusbereich (ab Objektivvorderseite)
- 150 mm bis ∞
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-S2556 |
|---|---|
| Brennweite | 25 mm |
| Blende | F5,6 |
| Bildkreis | Ø9,3 mm (1/1.7") |
| Arbeitsabstand | 150 mm – ∞ |
| Abbildungsmaßstab | 0,179 × bei WD 150 |
| Auflösungsvermögen | 3,45 µm |
| TV-Verzeichnung | <0,08 % bei WD 400 |
| Schnittweite | 10,04 mm bei WD 150 | 5,57 mm bei ∞ |
| Wirksamer Durchmesser vorn | 6,2 mm |
| Wirksamer Durchmesser hinten | 9,4 mm |
| Hauptstrahlwinkel | <5,5° |
| Anschluss | S-Mount (M12) |
| Gewicht | 0,005 kg |
| Abmessungen | 14,00 × 18,89 |
| Betriebstemperatur | -20 °C – +60 °C |
| Koaxiale Einkopplung | nein |
| Auflagemaß | 21,83 mm |
| Objektivbauart | Festbrennweite |
| Max. Sensorformat | 1/1.7" |
| Auflösung | 3,5 MP (von uns berechnet) |
| Pixelgröße | 3,45 µm |
| Mindestobjektdistanz (MOD) | 150 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,08 % |
| Filtergewinde | Nicht angegeben |
| Blendensteuerung | Nicht zutreffend |
| Vibrationsfest | Nein |
| Baulänge | 18,89 mm |
| Durchmesser | Ø 14 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

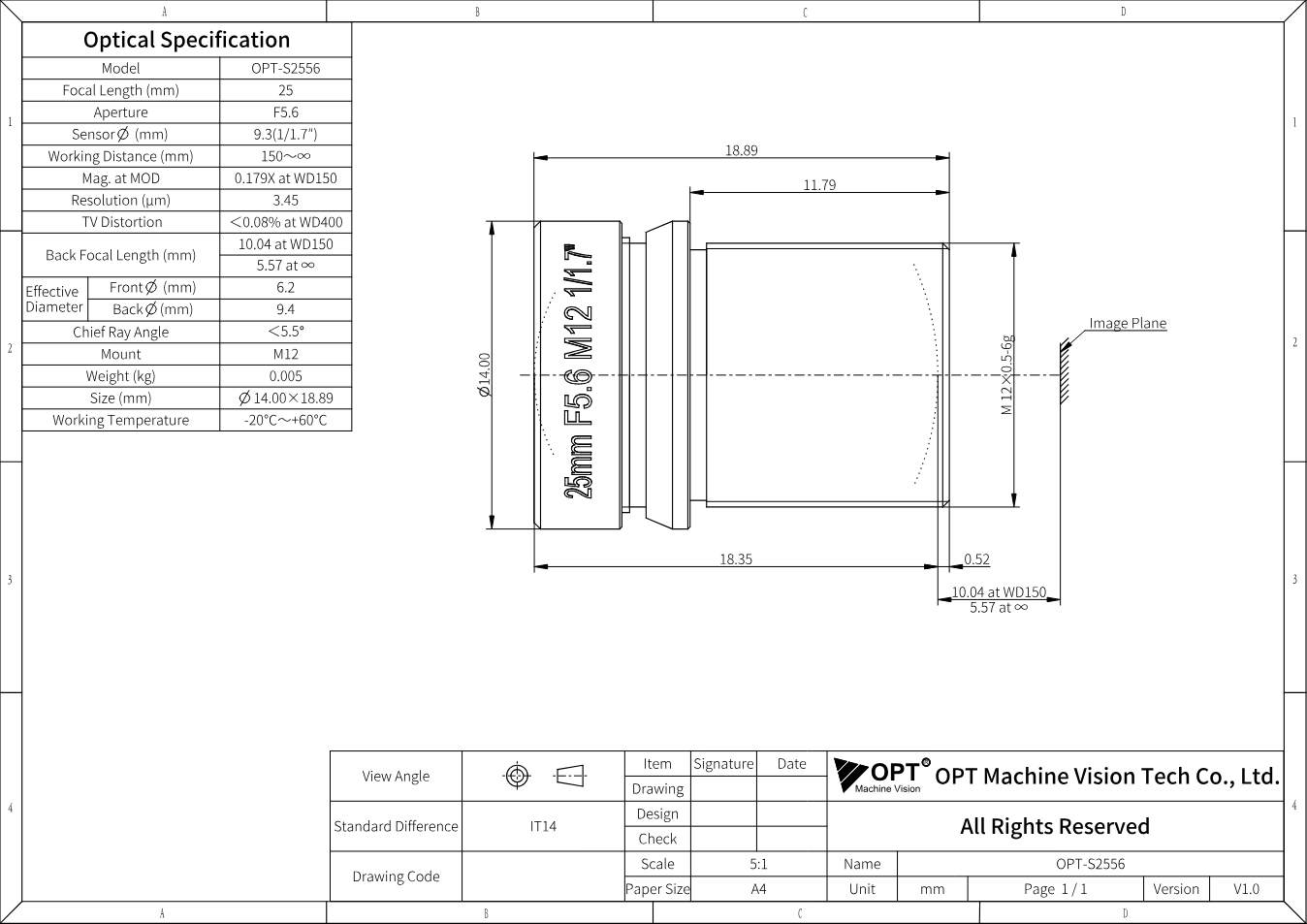

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-S2556 (PDF)
Datenblatt · EN · 130 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-S2556
Datenblatt · EN · 4920 KB
Beschreibung
Mit Brennweite 25 mm, Blende F5,6, Bildkreis Ø9,3 mm (1/1.7") gehört OPT-S2556 zur Serie „M12-Festbrennweiten“ von OPT Machine Vision. Dazu kommen Arbeitsabstand 150 mm - ∞, S-Mount (M12).
Die M12-Serie bringt OPT-Optik ins S-Mount-Format: kurze Baulänge, feste Blende F5.6 mit großer Schärfentiefe und eine Auflösung nahe der Beugungsgrenze für Sensoren bis 1/1.7". Der Hauptstrahlwinkel bleibt unter 7,45°, die Ausleuchtung damit gleichmäßig. Sie sitzt in Platinenkameras, Smart Cameras und Codelesern, wo ein C-Mount-Objektiv keinen Platz hätte.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei.
