OPT-COBR1628 Vibrationsfeste Festbrennweite
Hersteller-Artikelnummer: OPT-COBR1628
Serie: Cobra Ruggedized
- Brennweite
- 16 mm
- Max. Sensorformat
- 1/1.8" (2,5 µm)
- Mindestobjektdistanz (MOD)
- 100 mm
- Blende
- F2.8
- Filtergewinde
- M25 × 0,5
- Auflösung
- 6,2 MP (berechnet)
- Fokusbereich (ab Objektivvorderseite)
- 100 mm bis ∞
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-COBR1628 |
|---|---|
| Brennweite | 16 mm |
| Blende | F2,8 |
| Arbeitsabstand | 100 mm – ∞ |
| Bildkreis | Ø9 mm (1/1.8") |
| Auflösungsvermögen | 2,5 µm |
| TV-Verzeichnung | <0,10 % bei WD 300 |
| Schnittweite | 15,76 mm bei WD 100 | 13,57 mm bei ∞ |
| Abbildungsmaßstab | 0,135 × bei WD 100 |
| Hauptstrahlwinkel | <5° |
| Filtergewinde | M25×0,5-6g |
| Gewicht | 0,06 kg |
| Max. Sensorformat | 1/1.8" |
| Auflösung | 6,2 MP (von uns berechnet) |
| Pixelgröße | 2,5 µm |
| Anschluss | Nicht angegeben |
| Mindestobjektdistanz (MOD) | 100 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,1 % |
| Blendensteuerung | Nicht zutreffend |
| Vibrationsfest | Ja |
| Baulänge | Nicht angegeben |
| Durchmesser | Nicht angegeben |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

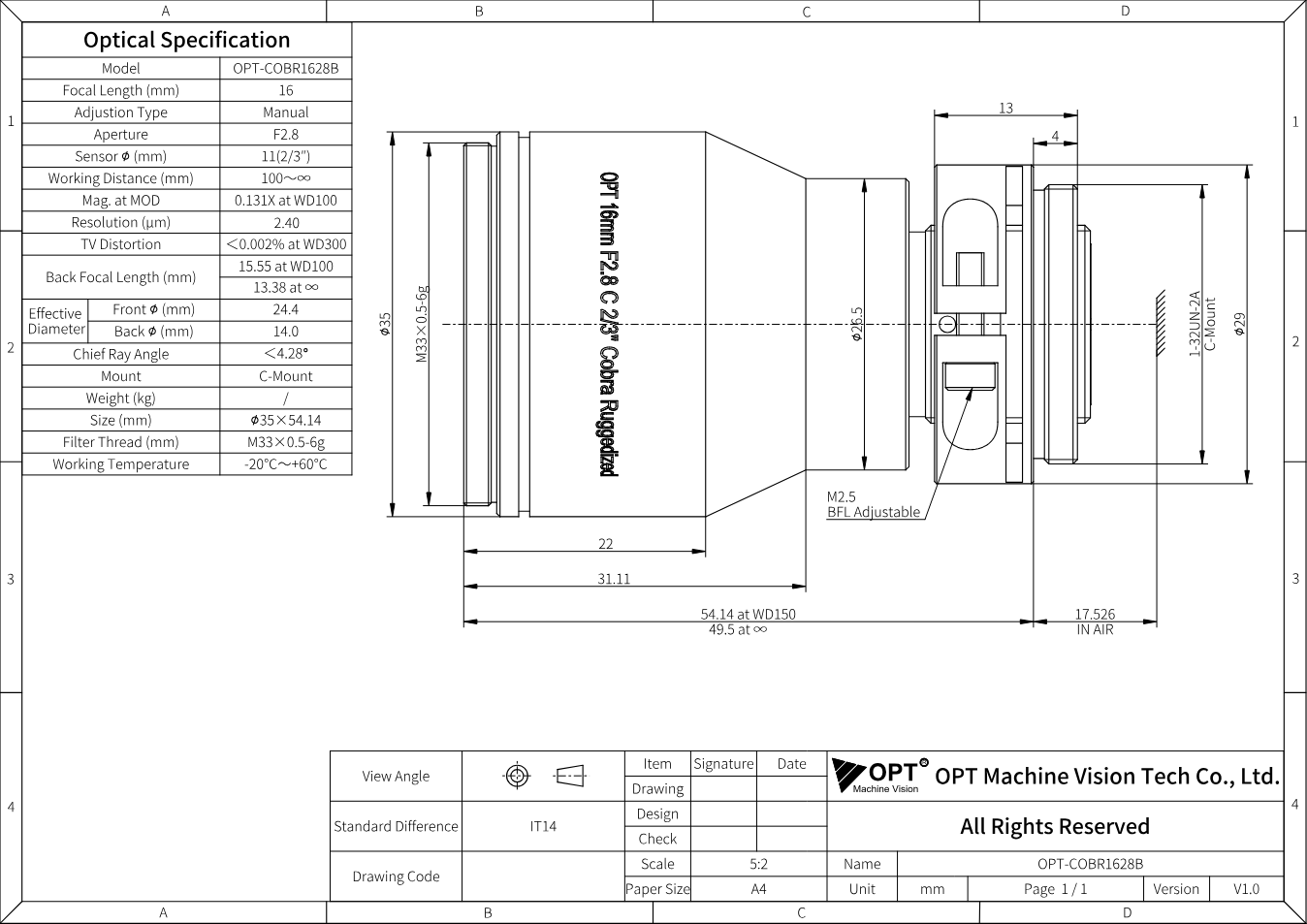

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-COBR1628 (PDF)
Datenblatt · EN · 239 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-COBR1628
Datenblatt · EN · 1480 KB
- Herunterladen
3D-Modell OPT-COBR1628 (STEP)
Technische Zeichnung · EN · 3507 KB
Beschreibung
Mit Brennweite 16 mm, Blende F2,8, Bildkreis Ø9 mm (1/1.8") gehört OPT-COBR1628 zur Serie „Cobra Ruggedized“ von OPT Machine Vision. Weitere Eckdaten: Arbeitsabstand 100 mm - ∞.
Cobra Ruggedized ist die vibrationsfeste Ausführung der Cobra-Serie: feste Blende, verklebte Linsengruppen und ein Gehäuse unter Ø26 × 42,6 mm. Stöße und Dauervibration verschieben weder Fokus noch optische Achse; die Auflösung bleibt bei bis zu 200 lp/mm für Sensoren bis 2/3". Gedacht für Roboter, Fahrzeuge, Pressen und alles, was schwingt - überall, wo ein einstellbares Objektiv nach kurzer Zeit nachjustiert werden müsste.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
