OPT-COBR0611B Vibrationsfeste Festbrennweite
Hersteller-Artikelnummer: OPT-COBR0611B
Serie: Cobra Ruggedized
- Brennweite
- 6 mm
- Max. Sensorformat
- 2/3" (2,5 µm)
- Mindestobjektdistanz (MOD)
- 100 mm
- Blende
- F11
- Filtergewinde
- M58 × 0,75
- Auflösung
- 9,3 MP (berechnet)
- Fokusbereich (ab Objektivvorderseite)
- 100 mm bis ∞
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-COBR0611B |
|---|---|
| Brennweite | 6 mm |
| Blende | F11 |
| Arbeitsabstand | 100 mm – ∞ |
| Bildkreis | Ø11 mm (2/3") |
| Auflösungsvermögen | 2,5 µm |
| TV-Verzeichnung | <0,46 % bei WD 250 |
| Schnittweite | 12,77 mm bei WD 100 | 12,41 mm bei ∞ |
| Abbildungsmaßstab | 0,048 × bei WD 100 |
| Hauptstrahlwinkel | <7° |
| Filtergewinde | M58×0,75-6H |
| Gewicht | 0,18 kg |
| Max. Sensorformat | 2/3" |
| Auflösung | 9,3 MP (von uns berechnet) |
| Pixelgröße | 2,5 µm |
| Anschluss | Nicht angegeben |
| Mindestobjektdistanz (MOD) | 100 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,46 % |
| Blendensteuerung | Nicht zutreffend |
| Vibrationsfest | Ja |
| Baulänge | Nicht angegeben |
| Durchmesser | Nicht angegeben |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

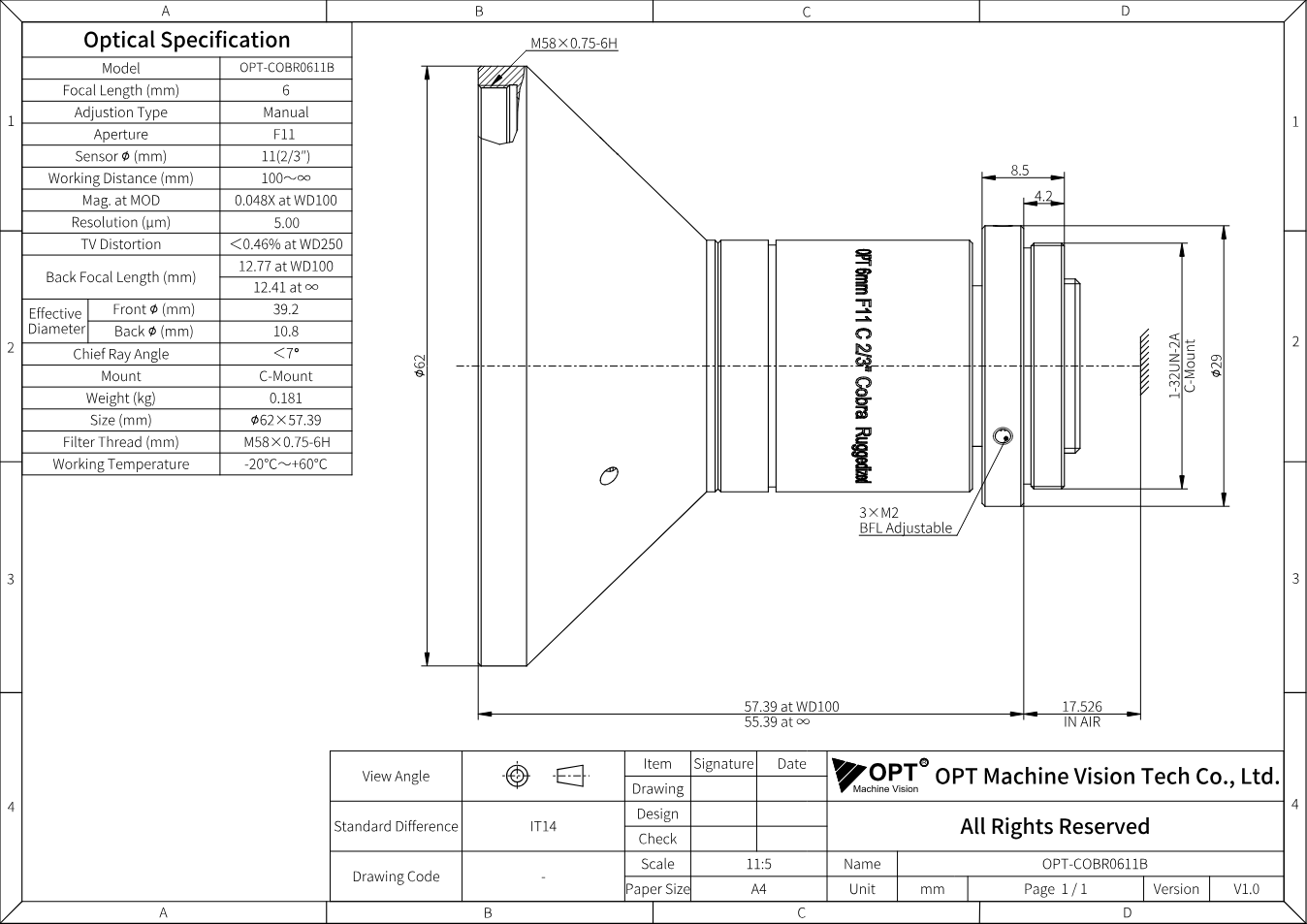

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-COBR0611B (PDF)
Datenblatt · EN · 151 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-COBR0611B
Datenblatt · EN · 733 KB
- Herunterladen
3D-Modell OPT-COBR0611B (STEP, Grundmodell OPT-COBR0628-V1.0)
Technische Zeichnung · EN · 3543 KB
Beschreibung
OPT-COBR0611B, eine vibrationsfeste Festbrennweite der Serie „Cobra Ruggedized“ von OPT, bringt Brennweite 6 mm, Blende F11, Bildkreis Ø11 mm (2/3") mit. Außerdem: Arbeitsabstand 100 mm - ∞.
Cobra Ruggedized ist die vibrationsfeste Ausführung der Cobra-Serie: feste Blende, verklebte Linsengruppen und ein Gehäuse unter Ø26 × 42,6 mm. Stöße und Dauervibration verschieben weder Fokus noch optische Achse; die Auflösung bleibt bei bis zu 200 lp/mm für Sensoren bis 2/3". Gedacht für Roboter, Fahrzeuge, Pressen und alles, was schwingt - überall, wo ein einstellbares Objektiv nach kurzer Zeit nachjustiert werden müsste.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
