OPT-C3514-5M C-Mount Objektiv
Hersteller-Artikelnummer: OPT-C3514-5M
Serie: 5-MP-Festbrennweiten
- Brennweite
- 35 mm
- Max. Sensorformat
- 1/3" | 1/2.5" | 1/1.8" | 2/3" (3,45 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 390 mm
- Blende
- F1.4 - F16
- Filtergewinde
- M30,5 × 0,5
- Auflösung
- 5 MP
- Fokusbereich (ab Objektivvorderseite)
- 390 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-C3514-5M |
|---|---|
| Auflösungsvermögen | 3,45 µm |
| Anschluss | C-Mount |
| Sensorformat | 1/3" | 1/2.5" | 1/1.8" | 2/3" |
| Brennweite | 35 mm |
| Einstellung | manuell |
| Blende | F1,4 – F16 |
| Arbeitsabstand | 390 mm – ∞ |
| Verzeichnung | <0,1 % |
| Gewicht | 0,13 kg |
| Schnittweite | 12,75 mm |
| Abmessungen | Ø37,00 × 52,00 |
| Filtergewinde | M30,5×P0,5 |
| Betriebstemperatur | -20 °C – +60 °C |
| Bildwinkel je Sensorformat | 1/3": 7,7°×5,9°×9,7° (H×V×D) | 1/2.5": 9,3°×7,0°×11,6° (H×V×D) | 1/1.8": 11,6°×8,9°×14,5° (H×V×D) | 2/3": 13,7°×11,4°×17,8° (H×V×D) |
| Abbildungsmaßstab | 0 – 0,090 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø11 mm (2/3") |
| Maximales Sichtfeld (H × V) | 7,7°×5,9° | 9,3°×7,0° | 11,6°×8,9° | 13,7°×11,4° |
| Auflagemaß | 17,526 mm |
| Max. Sensorformat | 1/3" | 1/2.5" | 1/1.8" | 2/3" |
| Auflösung | 5 MP |
| Pixelgröße | 3,45 µm |
| Mindestobjektdistanz (MOD) | 390 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,1 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 52 mm |
| Durchmesser | Ø 37 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

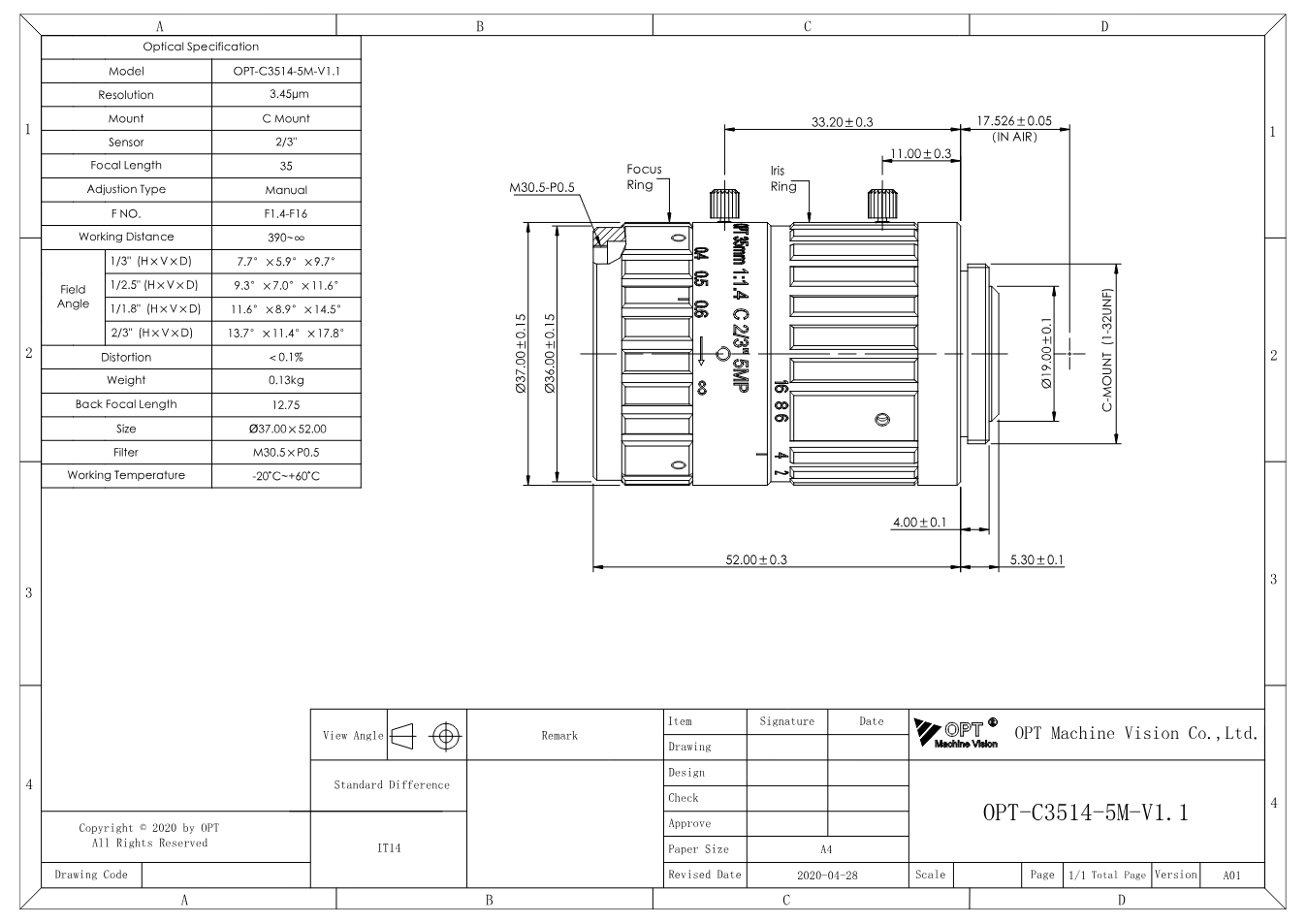

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-C3514-5M (PDF)
Datenblatt · EN · 63 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-C3514-5M
Datenblatt · EN · 2362 KB
- Datenblatt herunterladen
5-MP-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 2467 KB
- Herunterladen
3D-Modell OPT-C3514-5M (STEP)
Technische Zeichnung · EN · 1305 KB
Beschreibung
Das OPT-C3514-5M steht in OPTs Serie „5-MP-Festbrennweiten“ für Brennweite 35 mm, Blende F1,4 - F16, Bildkreis Ø11 mm (2/3"). Außerdem: Arbeitsabstand 390 mm - ∞, C-Mount.
Die 5-MP-Serie ist auf Kameras mit 3,45-µm-Pixeln und Sensoren bis 2/3" gerechnet und löst über das ganze Bildfeld bis 140 lp/mm auf. Die Verzeichnung ist bei allen Modellen gering, die Blende manuell einstellbar und feststellbar. Damit deckt die Serie den Großteil der Prüfaufgaben mit 5-Megapixel-Kameras ab: Maßkontrolle, Oberflächen- und Vollständigkeitsprüfung, Lesen von Codes und Klarschrift.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
