O-S1-S-160-40 Di-Soric S-Mount Objektiv
Hersteller-Artikelnummer: O-S1-S-160-40
Serie: O-S1
- Brennweite
- 16 mm
- Max. Sensorformat
- 1/3"
- Anschluss
- S-Mount (M12)
- Blende
- F4,0
- Filtergewinde
- M12 × 0,5
- Auflösung
- 2 MP
- Fokuseinstellung
- unendlich
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | O-S1-S-160-40 |
|---|---|
| Länge | 13,46 mm |
| Durchmesser | Ø 14 mm |
| Objektivanschluss | S-Mount |
| Filtergewinde | M12 x 0,5 |
| Gewicht | 4,5 g |
| Wellenlänge | 400 … 950 nm |
| Brennweite | 16 mm |
| Blendenzahl (F) | 4,0 |
| Hauptebene objektseitig | 14,84 mm |
| Hauptebene bildseitig | 15,93 mm |
| Öffnungswinkel objektseitig | 21,3° |
| Öffnungswinkel bildseitig | 14,64° |
| Blendentyp | Fix |
| Sensorgröße | 1/3" |
| Auflösung | 2 Megapixel |
| Arbeitsabstand | unendlich |
| Temperaturbeständigkeit | -20 … +65 °C |
| Max. Sensorformat | 1/3" |
| Pixelgröße | Nicht angegeben |
| Anschluss | S-Mount (M12) |
| Mindestobjektdistanz (MOD) | Nicht angegeben |
| Blende | 4,0 |
| Spektralbereich | VIS-NIR |
| Verzeichnung (max.) | Nicht angegeben |
| Bildkreis | Nicht angegeben |
| Blendensteuerung | Nicht zutreffend |
| Vibrationsfest | Nicht angegeben |
| Baulänge | Nicht angegeben |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

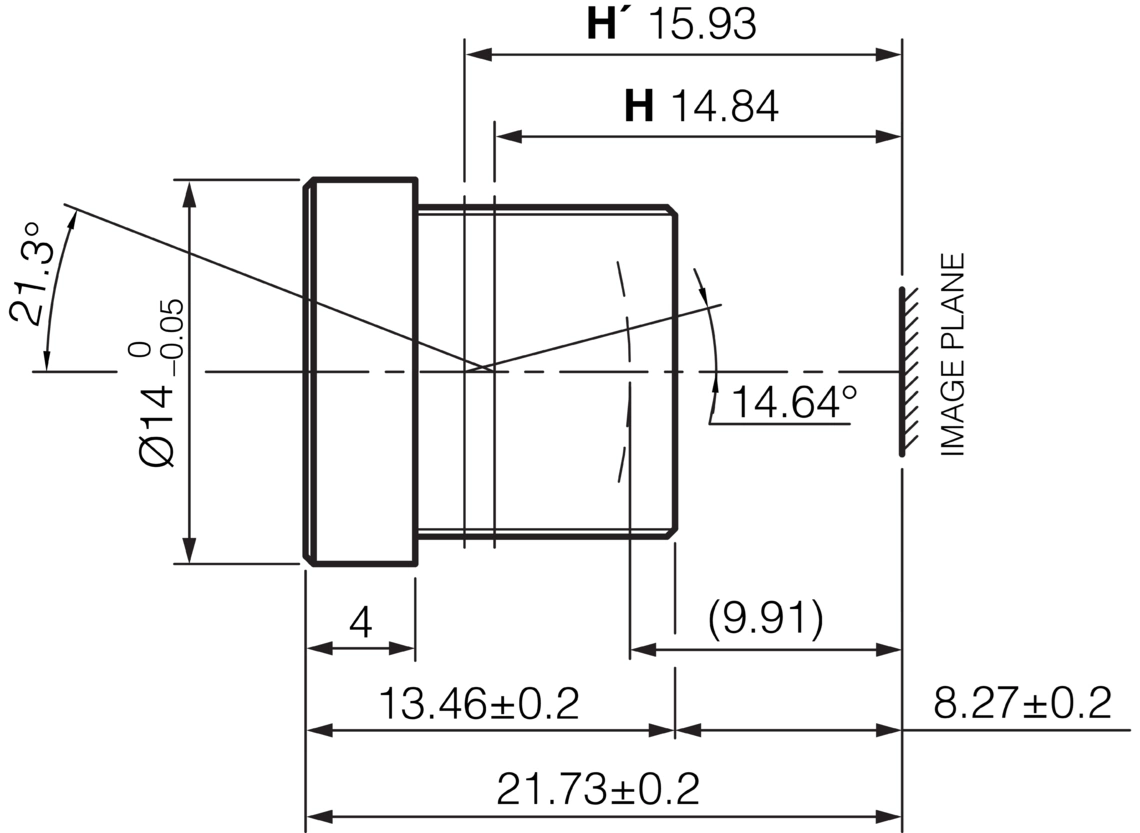

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt O-S1-S-160-40
Datenblatt · DE · 454 KB
- Herunterladen
O-S1-S-160-xx (STP)
Technische Zeichnung · DE · 195 KB
Beschreibung
O-S1-S-160-40 ist ein S-Mount-Objektiv (M12 × 0,5) von di-soric mit 16 mm Brennweite und fester Blende F4,0, gerechnet für Sensoren bis 1/3" und 2 Megapixel. Es ist für die Vision-Sensoren CS-60 und die ID-Reader ID-600 von di-soric gedacht; Bildwinkel objektseitig 21,3°.
Die O-S1-S-Reihe gibt es in vier Brennweiten mit jeweils zwei Blenden. Die Variante F4,0 lässt mehr Licht durch und eignet sich für kurze Belichtungszeiten und schnelle Prozesse. Blende und Fokus sind fest eingestellt (Fokus auf unendlich), es gibt also nichts, was sich im Betrieb verstellen kann - genau das macht die Objektive robust für die Montage in Sensorgehäusen.
Der Spektralbereich reicht von 400 … 950 nm, damit funktionieren die Objektive auch mit Infrarotbeleuchtung. Die Baulänge beträgt 13,46 mm bei Ø 14 mm, der Betriebstemperaturbereich -20 … +65 °C. Wenn Sie nicht sicher sind, welche Brennweite zu Sichtfeld und Abstand Ihrer Anwendung passt, nennen Sie uns Objektgröße und Einbausituation - wir rechnen das für Sie durch.
