OPT
Flächenkamera OPT-CC1-C250-UG3-00
Hersteller-Artikelnummer: OPT-CC1-C250-UG3-00
- Auflösung
- 25 MP
- Pixel
- 5120 × 5120
- Max. Bildrate
- 14,8 fps
- Farbe / Mono
- Farbe
- Shuttertyp
- Global Shutter
- Sensorformat
- 1.1"
- Pixelgröße
- 2,5 µm × 2,5 µm
- Schnittstelle
- USB 3.0
- Objektivanschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CC1-C250-UG3-00 |
|---|---|
| Sensormodell | GMAX0505 |
| Sensortyp | CMOS |
| Verschluss | Global Shutter |
| Auflösung | 5120 × 5120 |
| Auflösungsklasse | 25 MP |
| Bildrate | 14,8 fps |
| Pixelgröße | 2,5 µm × 2,5 µm |
| Sensorgröße | 1.1" |
| Bildausgabe | Farbe |
| Belichtungszeit | 16 µs bis 10 s |
| Leistungsaufnahme | 4,2 W @ 12 V DC |
| Ausgabeformate | Mono 8/10/12, BayerRG 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8 |
| Farbtiefe | 8/10/12 |
| ROI (Bildausschnitt) | unterstützt |
| Gamma | 0 bis 3,999 |
| Triggermodus | Software-Trigger / Hardware-Trigger / Free Run |
| Bildspeicher | 128 MB |
| Konfigurationsspeicher | 3 Sätze benutzerdefinierter Konfigurationen |
| Ein-/Ausgänge (GPIO) | 6-poliger Hirose-Anschluss: 1 × optoentkoppelter Eingang, 1 × optoentkoppelter Ausgang, 1 × konfigurierbarer Ein-/Ausgang ohne Optoentkopplung |
| Spannungsversorgung | 12 V DC bis 24 V DC über Hirose-Anschluss oder Versorgung über USB |
| Schnittstelle | USB 3.0 |
| Objektivanschluss | C-Mount |
| Kamerastandard | USB3 Vision, GenICam |
| Abmessungen | 41,5 mm × 40 mm × 30 mm (ohne Objektivanschluss und rückseitige Steckverbinder) |
| Gewicht | < 105 g |
| Temperaturbereich | Betrieb 0 °C bis 50 °C, Lagerung -30 °C bis 80 °C |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

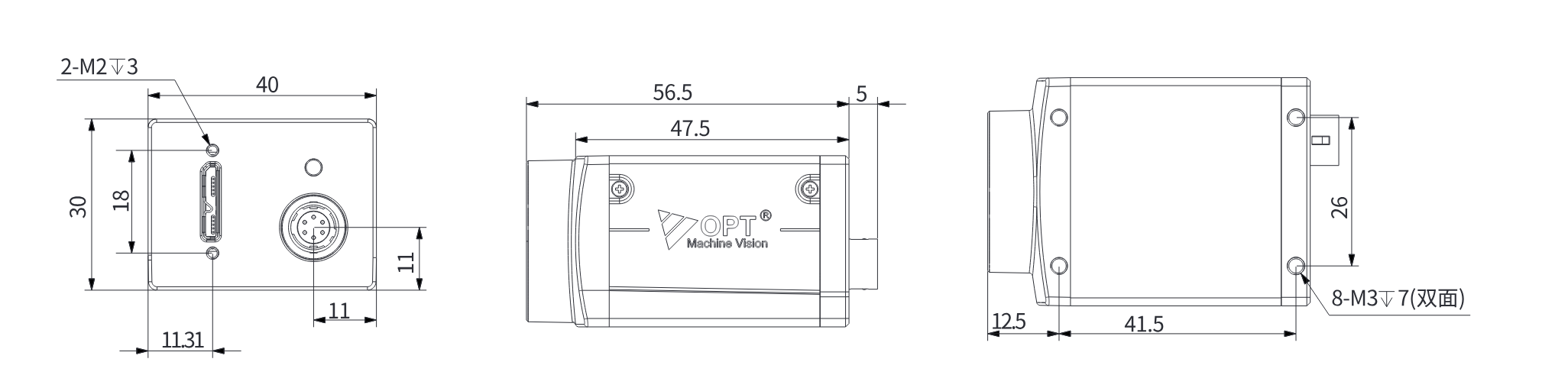

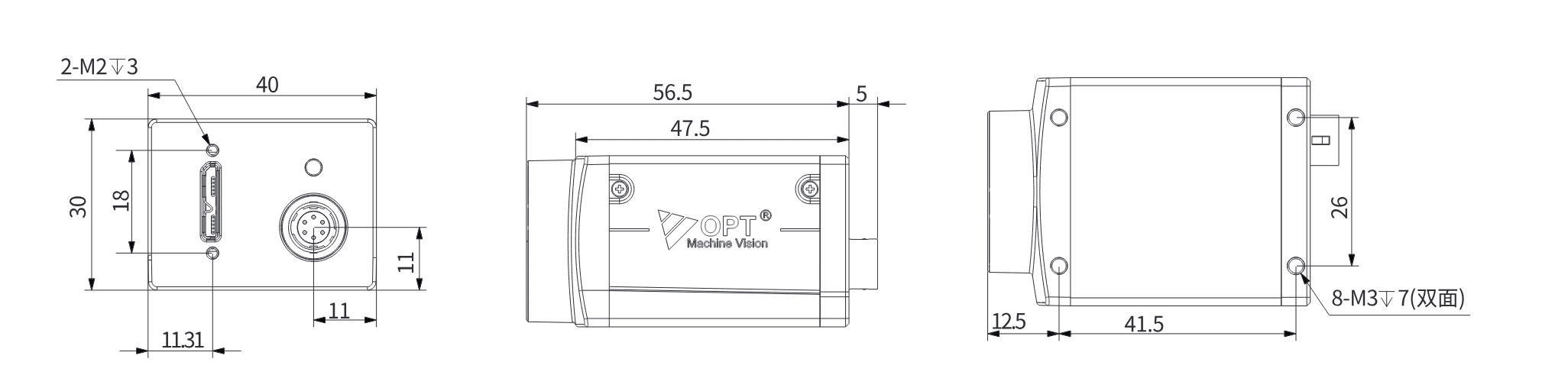

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt OPT-CC1-C250-UG3-00
Datenblatt · EN · 1028 KB
- Datenblatt herunterladen
Datenblatt CC1-Serie USB 3.0 40×30mm (Serie)
Datenblatt · EN · 2554 KB
- Herunterladen
3D-Modell OPT-CC1-C250-UG3-00 (STEP)
Technische Zeichnung · EN · 2404 KB
- Herunterladen
Zeichnungen OPT-CC1-C250-UG3-00 (Archiv)
Technische Zeichnung · EN · 552 KB
- Herunterladen
OPT Camera Viewer V4.0.0.0 Mac Setup
Software / Firmware · EN · 223417 KB
- Herunterladen
OPT Camera Viewer V3.0.0.2 Linux Setup
Software / Firmware · EN · 168121 KB
- Herunterladen
OPT Camera Viewer V4.0.0.3 Windows x64 Setup
Software / Firmware · EN · 499240 KB
- Herunterladen
CC1 Series USB3.0 Industrial Area Scan Camera Specifications-V2.1.0(EN)
Handbuch · EN · 996 KB
Zubehör
Datenkabel(5)
OPT
USB-3.0-Datenkabel CB-U3-MBSAM-S3M, 3 m (Standard)
USB 3.0 Micro-B (Kamera) · 3 m
OPT
USB-3.0-Datenkabel CB-U3-MBSPAMP-T5M, 5 m
USB 3.0 Micro-B (Kamera) · 5 m
OPT
USB-3.0-Datenkabel CB-U3-MBSPAMP-T10M, 10 m (Standard)
USB 3.0 Micro-B (Kamera) · 10 m
OPT
USB-3.0-Datenkabel CB-U3-MBSPAMP-T3M, 3 m (hochflexibel)
USB 3.0 Micro-B (Kamera) · 3 m
OPT
USB-3.0-Datenkabel CB-U3-MBSPAMP-10M, 10 m (hochflexibel)
USB 3.0 Micro-B (Kamera) · 10 m
Strom- / I/O-Kabel(12)
OPT
6-Pin-I/O-Kabel mit Netzteil CB-HR10-6F008-S3M, 3 m (Standard)
Hirose HR10 6-polig (Buchse) · 3 m
OPT
6-Pin-I/O-Kabel mit Netzteil CB-HR10-6F008-S5M, 5 m (Standard)
Hirose HR10 6-polig (Buchse) · 5 m
OPT
6-Pin-I/O-Kabel mit Netzteil CB-HR10-6F008-S10M, 10 m (Standard)
Hirose HR10 6-polig (Buchse) · 10 m
OPT
6-Pin-I/O-Kabel mit Netzteil CB-HR10-6F008-R3M, 3 m (hochflexibel)
Hirose HR10 6-polig (Buchse) · 3 m
OPT
6-Pin-I/O-Kabel mit Netzteil CB-HR10-6F008-R5M, 5 m (hochflexibel)
Hirose HR10 6-polig (Buchse) · 5 m
OPT
6-Pin-I/O-Kabel mit Netzteil CB-HR10-6F008-R10M, 10 m (hochflexibel)
Hirose HR10 6-polig (Buchse) · 10 m
OPT
6-Pin-I/O-Kabel CB-HR10-6F003-S3M, 3 m (Standard)
Hirose HR10 6-polig · 3 m
OPT
6-Pin-I/O-Kabel CB-HR10-6F003-S5M, 5 m (Standard)
Hirose HR10 6-polig · 5 m
OPT
6-Pin-I/O-Kabel CB-HR10-6F003-S10M, 10 m (Standard)
Hirose HR10 6-polig · 10 m
OPT
6-Pin-I/O-Kabel CB-HR10-6F003-R3M, 3 m (hochflexibel)
Hirose HR10 6-polig · 3 m
OPT
6-Pin-I/O-Kabel CB-HR10-6F003-R10M, 10 m (hochflexibel)
Hirose HR10 6-polig · 10 m
OPT
6-Pin-I/O-Kabel CB-HR10-6F003-R5M, 5 m (hochflexibel)
Hirose HR10 6-polig · 5 m
Frame Grabber(1)
Beschreibung
OPT-CC1-C250-UG3-00 gehört zur CC1-Serie kompakter Flächenkameras von OPT Machine Vision im Gehäuse 40 × 30 mm. Der Sensor GMAX0505 (1.1", 2,5 µm × 2,5 µm) liefert 5120 × 5120 Pixel mit Global Shutter und bis zu 14,8 fps; die Belichtungszeit reicht von 16 µs bis 10 s. Die Kamera wird über USB 3.0 angebunden (USB3 Vision, GenICam), hat 128 MB Bildspeicher, ISP-Funktionen wie Gamma, Kontrast und Helligkeit und Objektive werden per C-Mount montiert.
Typische Einsatzfelder sind Positions- und Anwesenheitsprüfung, Vermessung, Oberflächeninspektion und Codelesen im industriellen Umfeld. Datenblätter, Maßzeichnung (2D), 3D-Modell (STEP) und die OPT-Software finden Sie im Downloadbereich. Für die Auswahl von Objektiv, Beleuchtung und Schnittstellenzubehör beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
