HIKROBOT

Platinenkamera MV-CB020-60UM-B

Hersteller-Artikelnummer: MV-CB020-60UM-B

Auflösung: 2 MP
Pixel: 1624 × 1240
Max. Bildrate: 179,9 fps
Farbe / Mono: Mono
Shuttertyp: Global Shutter
Sensorformat: 1/2.53"
Pixelgröße: 3,45 µm × 3,45 µm
Schnittstelle: USB 3.0
Objektivanschluss: Ohne Anschluss

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CB020-60UM-B
Typ	2MP Board Level Camera, USB3, Mono, Bare Board
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Stacked BSI
Pixelformat	Mono 8/10/10Packed/12/12Packed
Pixelgröße	3.45 µm × 3.45 µm
Sensorgröße	1/2.53"
Auflösung	1624 × 1240
Max. Bildrate	179.9 fps @ 1624 × 1240 Mono 8
Dynamikbereich	68.6 dB
Signal-Rausch-Verhältnis (SNR)	44.1 dB
Gain (Verstärkung)	0 dB bis 24 dB
Belichtungszeit	23 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Mono/Farbe	Mono
Binning	Unterstützt 1 × 1, 2 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	USB 3.0, kompatibel mit USB 2.0
Digital-I/O	bidirektionaler, nicht isolierter I/O × 2 (Line 2, Line 5)
Stromversorgung	Versorgung über USB 3.0
Leistungsaufnahme	typ. 1.5 W @ 5 VDC
Objektivanschluss	k. A. laut Datenblatt
Abmessungen (ohne Objektiv)	32.5 mm × 32.5 mm × 1.6 mm (1.3" × 1.3" × 0.1")
Gewicht	ca. 10 g (0,02 lb.)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	–30 °C bis 80 °C
Luftfeuchtigkeit	20 % RH bis 80 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem USB3 Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, und 32/64-bit Linux
Kompatibilität	USB3 Vision, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

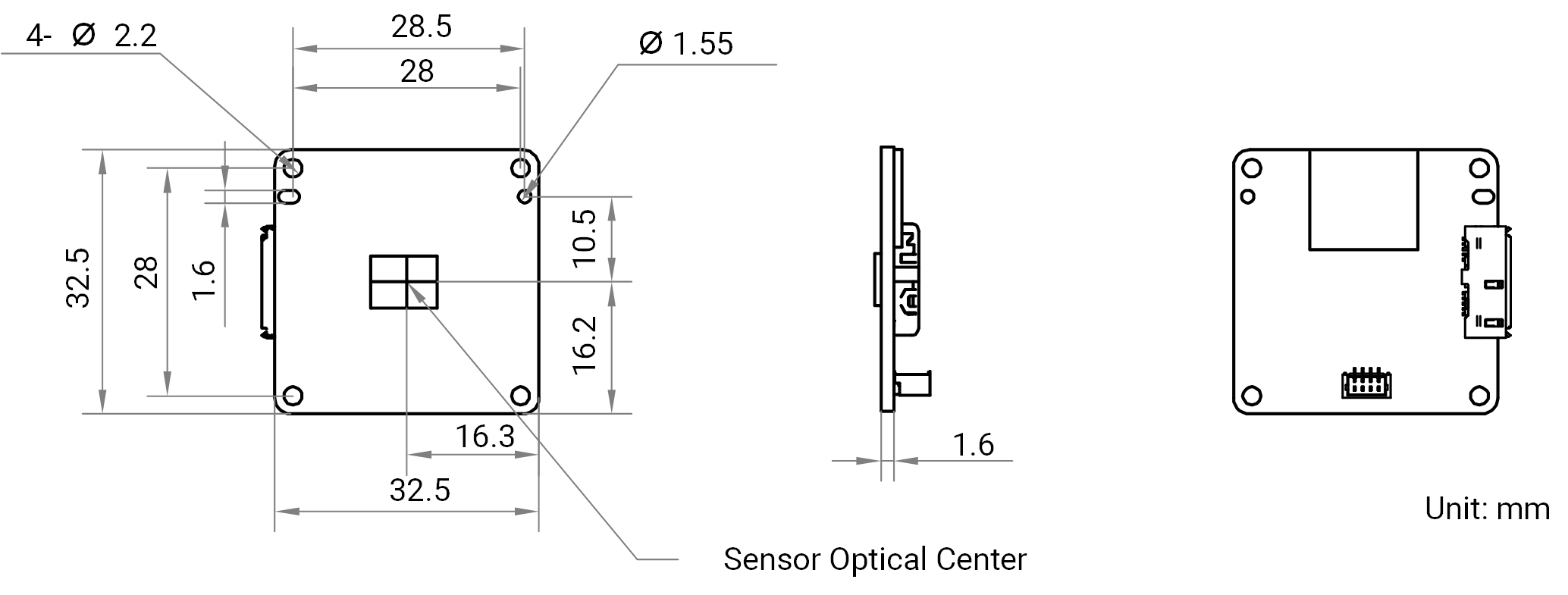

Maßzeichnung

Dokumente

Datenblatt HikRobot Platinenkamera MV-CB020-60UM-B
Datenblatt · EN · 687 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Platinenkamera MV-CB020-60UM-B
Technische Zeichnung · EN · 1465 KB
Herunterladen
Software / Firmware V4.5.11 HikRobot Platinenkamera MV-CB020-60UM-B
Software / Firmware · EN · 3169 KB
Herunterladen
Handbuch HikRobot Platinenkamera MV-CB020-60UM-B
Handbuch · EN · 2991 KB
Herunterladen

Zubehör

Datenkabel(15)

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 1 m

Micro-B male (with screw) · 1 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 0,5 m

Micro-B male (with screw) · 0,5 m

Datenkabel

HIKROBOT

USB 3.0 Flexkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 2 m

Micro-B male (with screw) · 2 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 15 m

Micro-B male (with screw) · 15 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 5 m

Micro-B male (with screw) · 5 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 20 m

Micro-B male (with screw) · 20 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 7 m

Micro-B male (with screw) · 7 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 10 m

Micro-B male (with screw) · 10 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 3 m

Micro-B male (with screw) ,Angle (down) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 0,5 m

Micro-B male (with screw) ,Angle (down) · 0,5 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 1 m

Micro-B male (with screw) ,Angle (down) · 1 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 2 m

Micro-B male (with screw) ,Angle (down) · 2 m

Datenkabel

Beschreibung

Die HikRobot Platinenkamera MV-CB020-60UM-B ist eine kompakte 2 MP Monochromkamera auf Basis des Stacked BSI-Sensors mit USB-3.0-Schnittstelle. Sie liefert Monochrombilder in einer Auflösung von 1624 × 1240 bei bis zu 179,9 fps @ 1624 × 1240 Mono 8.

Die CB-Serie wurde speziell für Anwendungen mit hohen Anforderungen an Platzbedarf entwickelt und eignet sich für industrielle Bildverarbeitung, medizinische Systeme, Embedded-Systeme und 3D-Anwendungen.
