HIKROBOT

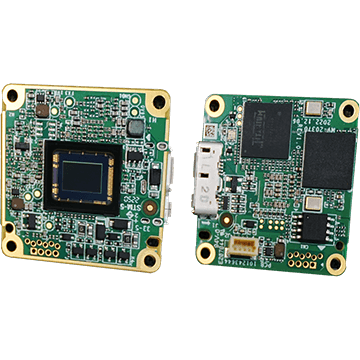

Platinenkamera MV-CB016-10UC-S

Hersteller-Artikelnummer: MV-CB016-10UC-S

Auflösung: 1,6 MP
Pixel: 1440 × 1080
Max. Bildrate: 165,4 fps
Farbe / Mono: Farbe
Shuttertyp: Global Shutter
Sensorformat: 1/2.9"
Pixelgröße: 3,45 µm × 3,45 µm
Schnittstelle: USB 3.0
Objektivanschluss: S-Mount (M12)

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CB016-10UC-S
Typ	1.6MP Board Level Camera, USB3, IMX273, Color, M12-Mount
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Sony® IMX273
Pixelgröße	3.45 µm × 3.45 µm
Sensorgröße	1/2.9"
Auflösung	1440 × 1080
Max. Bildrate	165.4 fps @ 1440 × 1080 Bayer RG 8 (ADC 12) 249.1 fps @ 1440 × 1080 Bayer RG 8 (ADC 8)
Dynamikbereich	71.5 dB
Signal-Rausch-Verhältnis (SNR)	39.9 dB
Gain (Verstärkung)	0 dB bis 17 dB
Belichtungszeit	Ultrakurz-Modus: 1 µs bis 14 µs Standard-Modus: 15 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Farbmodus	Farbe
Pixelformat	Mono 8/10/12 Bayer RG 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8
Binning	Unterstützt 1 × 1, 2 × 2
Decimation	Unterstützt 1 × 1, 2 × 2
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	USB 3.0
Digital-I/O	bidirektionaler, nicht isolierter I/O × 2 (Line 2, Line 5)
Stromversorgung	Versorgung über USB 3.0
Leistungsaufnahme	typ. 1.9 W @ 5 VDC
Objektivanschluss	M12-Mount
Gewicht	ca. 43,5 g (0,1 lb.)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	–30 °C bis 70 °C
Abmessungen (ohne Objektiv)	35 mm × 35 mm × 8.6 mm (1.4" × 1.4" × 0.3")
Luftfeuchtigkeit	20 % RH bis 80 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem USB3 Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, und 32/64-bit Linux
Kompatibilität	USB3 Vision, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

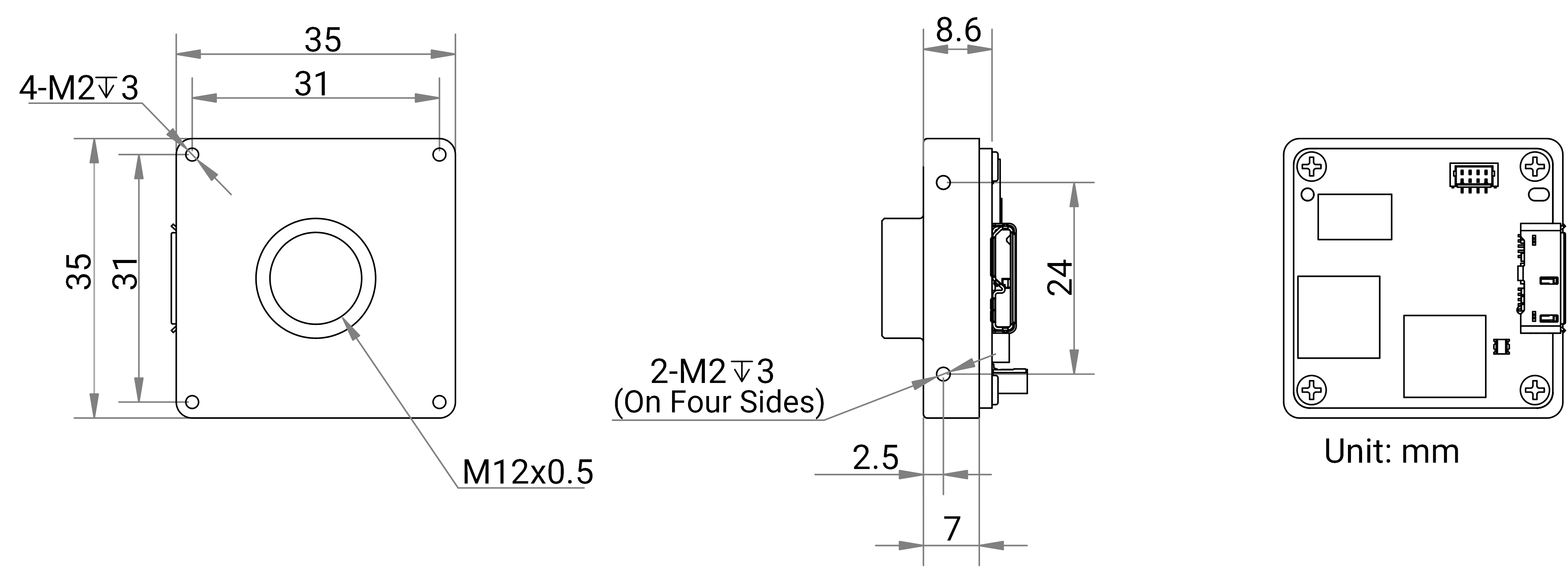

Maßzeichnung

Dokumente

Datenblatt HikRobot Platinenkamera MV-CB016-10UC-S
Datenblatt · EN · 759 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Platinenkamera MV-CB016-10UC-S
Technische Zeichnung · EN · 1672 KB
Herunterladen
Software / Firmware V2.0.47 HikRobot Platinenkamera MV-CB016-10UC-S
Software / Firmware · EN · 1035 KB
Herunterladen
Handbuch HikRobot Platinenkamera MV-CB016-10UC-S
Handbuch · EN · 2991 KB
Herunterladen

Zubehör

Datenkabel(15)

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 1 m

Micro-B male (with screw) · 1 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 0,5 m

Micro-B male (with screw) · 0,5 m

Datenkabel

HIKROBOT

USB 3.0 Flexkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 2 m

Micro-B male (with screw) · 2 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 15 m

Micro-B male (with screw) · 15 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 5 m

Micro-B male (with screw) · 5 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 20 m

Micro-B male (with screw) · 20 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 7 m

Micro-B male (with screw) · 7 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 10 m

Micro-B male (with screw) · 10 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 3 m

Micro-B male (with screw) ,Angle (down) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 0,5 m

Micro-B male (with screw) ,Angle (down) · 0,5 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 1 m

Micro-B male (with screw) ,Angle (down) · 1 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 2 m

Micro-B male (with screw) ,Angle (down) · 2 m

Datenkabel

Beschreibung

Die HikRobot Platinenkamera MV-CB016-10UC-S ist eine kompakte 1,6 MP Farbkamera auf Basis des Sony® IMX273-Sensors mit USB-3.0-Schnittstelle. Sie liefert Farbbilder in einer Auflösung von 1440 × 1080 bei bis zu 165,4 fps @ 1440 × 1080 Bayer RG 8 (ADC 12).

Die CB-Serie wurde speziell für Anwendungen mit hohen Anforderungen an Platzbedarf entwickelt und eignet sich für industrielle Bildverarbeitung, medizinische Systeme, Embedded-Systeme und 3D-Anwendungen.
