HIKROBOT
MV-CT0CU0060/R/NN/NN
Hersteller-Artikelnummer: MV-CT0CU0060/R/NN/NN
- Auflösung
- 6 MP
- Pixel
- 3072 × 2048
- Max. Bildrate
- 60,9 fps
- Farbe / Mono
- Farbe
- Shuttertyp
- Rolling Shutter
- Sensorformat
- 1/1.8"
- Pixelgröße
- 2,4 µm × 2,4 µm
- Schnittstelle
- USB 3.0
- Objektivanschluss
- C-Mount
- Global-Reset-Funktion
- Ja
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CT0CU0060/R/NN/NN |
|---|---|
| Typ | 6MP Area Scan Camera, 3rd Gen., USB3.0, Color, BASE |
| Sensortyp | CMOS, Rolling Shutter |
| Sensor-Modell | Sony IMX178 |
| Pixelgröße | 2.4 µm × 2.4 µm |
| Sensorgröße | 1/1.8" |
| Auflösung | 3072 × 2048 |
| Max. Bildrate | 60.9 fps @ 3072 × 2048 Bayer RG 8 |
| Dynamikbereich | 66.2 dB |
| Signal-Rausch-Verhältnis (SNR) | 41.4 dB |
| Gain (Verstärkung) | 0 dB bis 24 dB |
| Belichtungszeit | 8 µs bis 1 s |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich, Rolling- und Global-Reset-Modus |
| Mono/Farbe | Farbe |
| Pixelformat | Mono 8, Bayer RG 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8 |
| Binning | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Horizontale und vertikale Bildspiegelung |
| Schnittstelle | USB 3.0, kompatibel mit USB 2.0 |
| Data interface type | Type-C interface |
| Steuerschnittstelle | nicht unterstützt |
| Digital-I/O | 8-poliger M8 A-Code Rundsteckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC bis 24 VDC, Versorgung über USB 3.0 möglich |
| Leistungsaufnahme | typ. 1.6 W @ 5 VDC (USB 3.0 provides power supply) |
| Objektivanschluss | C-Mount |
| Abmessungen | 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2") |
| Gewicht | ca. 72 g (0,2 lb.) |
| Schutzklasse | IP40 (bei korrekt montiertem Objektiv und Verkabelung) |
| Betriebstemperatur | –30 °C bis 60 °C |
| Lagertemperatur | –30 °C bis 80 °C |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH (nicht kondensierend) |
| Software | MVS oder Fremdsoftware nach dem USB3 Vision Protokoll |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux |
| Kompatibilität | USB3 Vision, GenICam |
| Zertifizierung | CE, RoHS, KC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot MV-CT0CU0060/R/NN/NN
Datenblatt · EN · 587 KB
- Herunterladen
Technische Zeichnung Hikrobot MV-CT0CU0060/R/NN/NN
Technische Zeichnung · EN · 4 MB
Software und SDK (12)
- Herunterladen
MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
- Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
- Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
- Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
- Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
- Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
- Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
- Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
- Herunterladen
Handbuch Hikrobot MV-CT0CU0060/R/NN/NN
Handbuch · EN · 4 MB
Zubehör
Datenkabel(15)
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 1 m
Micro-B male (with screw) · 1 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 0,5 m
Micro-B male (with screw) · 0,5 m
Datenkabel
HIKROBOT
USB 3.0 Flexkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 2 m
Micro-B male (with screw) · 2 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 15 m
Micro-B male (with screw) · 15 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 5 m
Micro-B male (with screw) · 5 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 20 m
Micro-B male (with screw) · 20 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 7 m
Micro-B male (with screw) · 7 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 10 m
Micro-B male (with screw) · 10 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 3 m
Micro-B male (with screw) ,Angle (down) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 0,5 m
Micro-B male (with screw) ,Angle (down) · 0,5 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 1 m
Micro-B male (with screw) ,Angle (down) · 1 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 2 m
Micro-B male (with screw) ,Angle (down) · 2 m
Datenkabel
Beschreibung

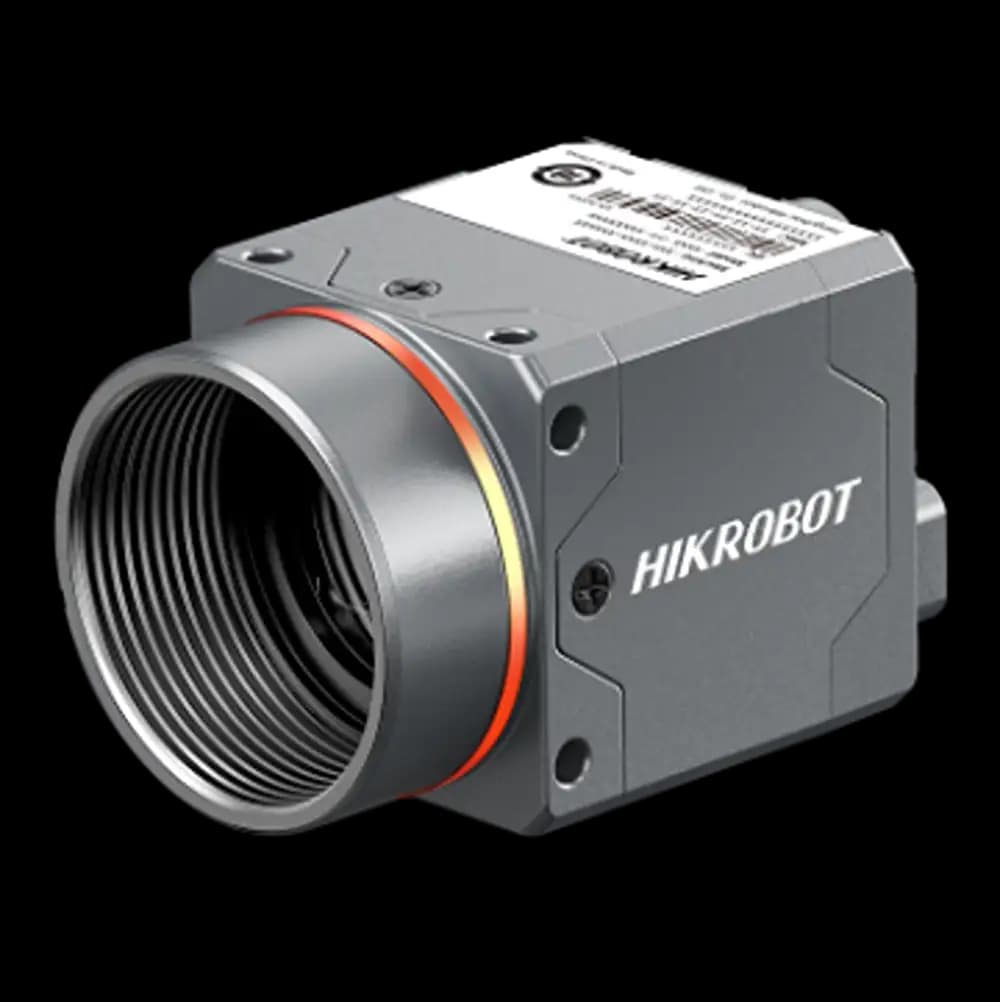

Die Hikrobot MV-CT0CU0060R/NN/NN ist eine leistungsstarke 6 MP-Flächenkamera der 3. Generation mit USB 3.0-Schnittstelle, Stacked BSI CMOS-Sensor und Global Shutter für präzise Bilderfassung auch bei bewegten Objekten. Die BASE-Version bietet alle wesentlichen Funktionen für Standard-Bildverarbeitungsaufgaben in kontrollierten Industrieumgebungen. Mit einem C-Mount-Objektivanschluss und dem 8-poligen M8-Steckverbinder ist sie einfach in bestehende Systeme zu integrieren.
Als Farbkamera bietet die Hikrobot MV-CT0CU0060R/NN/NN durch den erweiterten ISP-Algorithmus eine menschenvisuell-präzise Farbreproduktion. Damit eignet sie sich hervorragend für Farberkennung, Qualitätsprüfung und Sortieraufgaben.
Über die USB 3.0-Schnittstelle (USB Type-C) werden Daten mit hoher Bandbreite übertragen. Die Kamera entspricht dem USB3 Vision-Standard und ist GenICam-kompatibel, was die Integration in bestehende Machine-Vision-Systeme vereinfacht.
