HIKROBOT

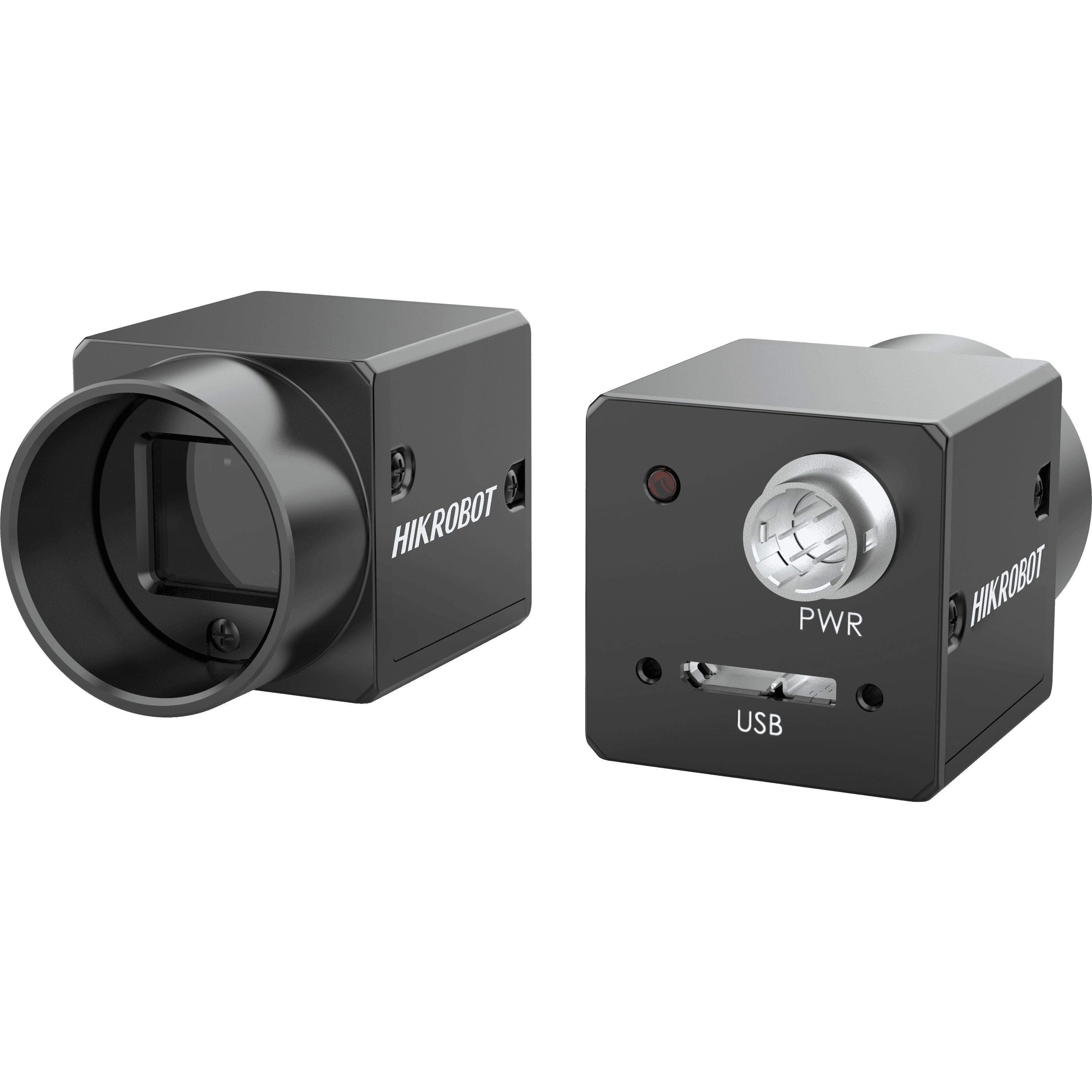

Flächenkamera MV-CE120-10UM
Hersteller-Artikelnummer: MV-CE120-10UM
- Auflösung
- 12,1 MP
- Pixel
- 4000 × 3036
- Max. Bildrate
- 31,9 fps
- Shuttertyp
- Rolling Shutter
- Sensorformat
- 1/1.7"
- Pixelgröße
- 1,85 µm × 1,85 µm
- Schnittstelle
- USB 3.0
- Objektivanschluss
- C-Mount
In Auslaufphase - aktuell noch bestellbar
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CE120-10UM |
|---|---|
| Typ | 12MP Area Scan Camera, USB3,IMX226,Mono |
| Sensortyp | CMOS, Rolling Shutter |
| Sensor-Modell | Sony® IMX226 |
| Pixelgröße | 1.85 µm × 1.85 µm |
| Sensorgröße | 1/1.7" |
| Auflösung | 4000 × 3036 |
| Max. Bildrate | 31.9 fps @4000 × 3036 |
| Dynamikbereich | 70.5 dB |
| Signal-Rausch-Verhältnis (SNR) | 40.5 dB |
| Gain (Verstärkung) | 0 dB bis 27 dB |
| Belichtungszeit | 20 µs bis 0.5 s |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich, Rolling- und Global-Reset-Modus |
| Farbmodus | Mono |
| Pixelformat | Mono 8/10/10p/12/12p |
| Binning | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Horizontale und vertikale Bildspiegelung |
| Bildpuffer | 128 MB |
| Schnittstelle | USB3.0, kompatibel mit USB2.0 |
| Digital-I/O | 6-poliger Hirose-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1(Line 1), und bidirektionaler, nicht isolierter I/O × 1 (Line 2) |
| Stromversorgung | 9 VDC bis 24 VDC, Versorgung über USB 3.0 |
| Leistungsaufnahme | typ. 3.18 W@5 VDC (USB3.0 provides power supply) |
| Objektivanschluss | C-Mount |
| Abmessungen | 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2") |
| Gewicht | ca. 80 g (0,2 lb.) |
| Schutzklasse | IP30 (bei korrekt montiertem Objektiv und Verkabelung) |
| Betriebstemperatur | 0 °C bis 50 °C |
| Lagertemperatur | -30 °C bis 70 °C |
| Luftfeuchtigkeit | 20 % bis 80 % RH (nicht kondensierend) |
| Software | MVS oder Fremdsoftware nach dem USB3 Vision Protokoll |
| Betriebssystem | 32/64-bit Windows XP/7/10, 32/64-bit Linux und 64-bit MacOS |
| Kompatibilität | USB3 Vision, GenICam |
| Zertifizierung | CE, FCC, RoHS, KC |
| Eingangsspannung | 9 VDC to 24 VDC, USB3.0 power supply |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Flächenkamera MV-CE120-10UM
Datenblatt · EN · 660 KB
- Herunterladen
Technische Zeichnung Hikrobot Flächenkamera MV-CE120-10UM
Technische Zeichnung · EN · 1952 KB
- Herunterladen
Handbuch Hikrobot Flächenkamera MV-CE120-10UM
Handbuch · EN · 3739 KB
Beschreibung
Die Hikrobot Flächenkamera MV-CE120-10UM ist eine 12,1 MP-Flächenkamera der CE-Serie mit USB3,0-Schnittstelle. Sie basiert auf dem Sony® IMX226-Sensor (CMOS, rolling shutter, 1/1,7") und liefert bis zu 31,9 fps bei 4000 × 3036 Pixeln (Pixelgröße 1,85 µm × 1,85 µm). Objektivanschluss C-mount, Versorgung 9 VDC to 24 VDC, USB3,0 power supply, Abmessungen 29 mm × 29 mm × 30 mm, Gewicht ca. 80 g, Schutzart IP30.
