HIKROBOT

Flächenkamera MV-CU200-20GC

Hersteller-Artikelnummer: MV-CU200-20GC · 306302468

Auflösung: 19,7 MP
Pixel: 5120 × 3840
Max. Bildrate: 5,9 fps
Farbe / Mono: Farbe
Shuttertyp: Rolling Shutter
Sensorformat: 1/1.8"
Pixelgröße: 1,4 µm × 1,4 µm
Schnittstelle: GigE
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CU200-20GC
Typ	20MP Area Scan Camera, GigE, AR2020, Color
Sensortyp	CMOS, Rolling Shutter
Sensor-Modell	AR2020
Pixelgröße	1.4 µm × 1.4 µm
Sensorgröße	1/1.8"
Auflösung	5120 × 3840
Max. Bildrate	5.9 fps @ 5120 × 3840 Bayer GR 8
Dynamikbereich	60 dB
Signal-Rausch-Verhältnis (SNR)	39 dB
Gain (Verstärkung)	0 dB bis 48 dB
Belichtungszeit	53 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Farbmodus	Farbe
Pixelformat	Bayer GR 8/10/10 Packed/12/12 Packed
Binning	Unterstützt 1 × 1, 2 × 2
Decimation	nicht unterstützt
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	Gigabit Ethernet (1000 Mbit/s), kompatibel mit Fast Ethernet (100 Mbit/s)
Digital-I/O	6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2).
Stromversorgung	9 VDC bis 24 VDC; PoE is optional
Leistungsaufnahme	typ. 2.0 W @ 12 VDC
Objektivanschluss	C-Mount
Abmessungen (ohne Objektiv)	29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7")
Gewicht	ca. 100 g (0,2 lb.)
Schutzklasse	IP30 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	–30 °C bis 80 °C
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem GigE Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
Kompatibilität	GigE Vision V2.0, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

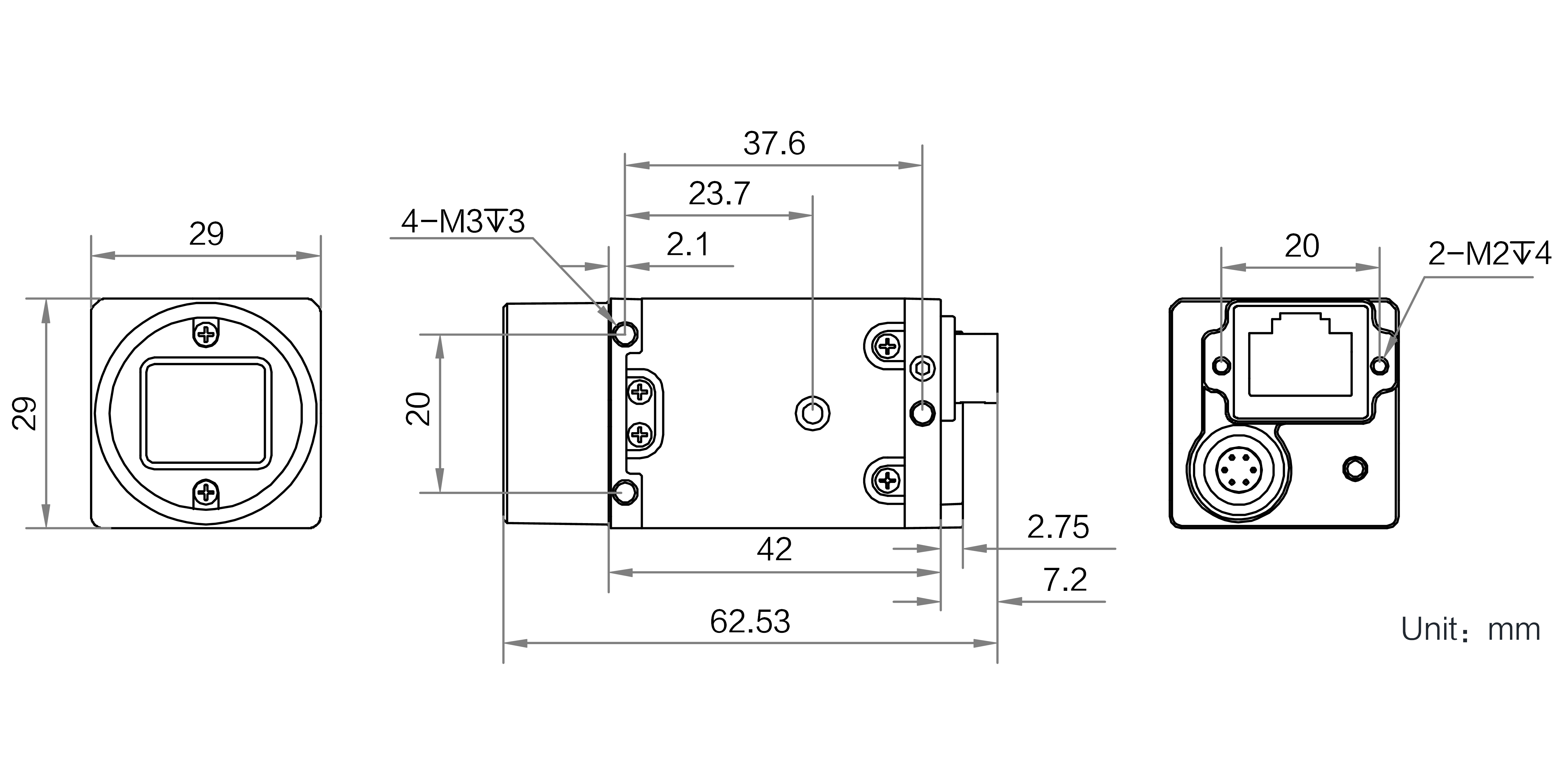

Maßzeichnung

Dokumente

Datenblatt HikRobot Flächenkamera MV-CU200-20GC
Datenblatt · EN · 483 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CU200-20GC
Technische Zeichnung · EN · 1361 KB
Herunterladen
Software / Firmware V4.0.47 HikRobot Flächenkamera MV-CU200-20GC
Software / Firmware · EN · 1113 KB
Herunterladen
Handbuch HikRobot Flächenkamera MV-CU200-20GC
Handbuch · EN · 3930 KB
Herunterladen

Zubehör

Datenkabel(25)

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 1 m

RJ45 (with locking stud) · 1 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 60 m

RJ45 (with locking stud) · 60 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CU200-20GC ist eine leistungsstarke Farb-industriekamera der CU-Serie mit 19,7 MP Auflösung (5120 × 3840 Pixel) und einem CMOS, Zeilenverschluss (AR2020). Dank ihrer kompakten Bauweise und des energieeffizienten Designs bietet sie zuverlässige Leistung für anspruchsvolle industrielle Bildverarbeitungsanwendungen.

Die GigE-Schnittstelle der MV-CU200-20GC (GigE Vision V2.0) ermöglicht eine stabile Bildübertragung bis zu 100 Metern ohne Repeater. Die Kamera ist vollständig kompatibel mit dem GigE Vision V2.0-Protokoll und GenICam-Standard und unterstützt gängige Client-Software wie MVS sowie Drittanbieter-Lösungen.

*Die hier dargestellten technischen Daten können je nach Umgebung, Objekten und weiteren Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten der verschiedenen Hersteller.
