HIKROBOT

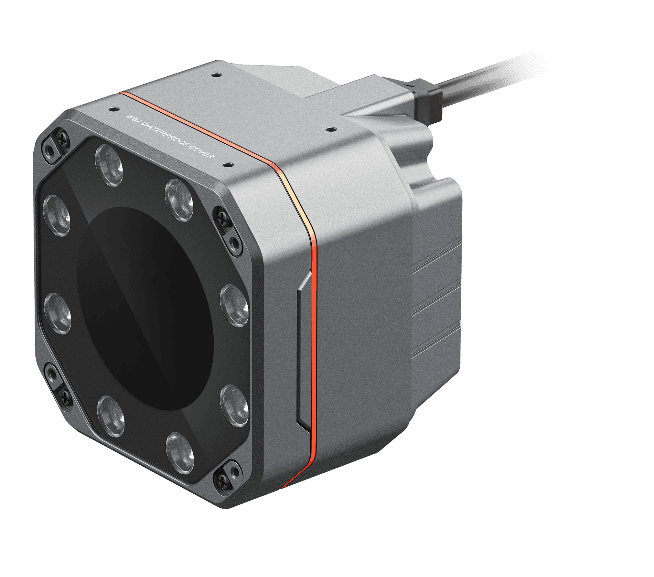

Flächenkamera MV-CT2MG0120/G/16LC/WN
Hersteller-Artikelnummer: MV-CT2MG0120/G/16LC/WN
- Auflösung
- 12,3 MP
- Pixel
- 4096 × 3000
- Max. Bildrate
- 9,9 fps
- Farbe / Mono
- Mono
- Shuttertyp
- Global Shutter
- Sensorformat
- 1.1"
- Pixelgröße
- 3,45 µm × 3,45 µm
- Schnittstelle
- GigE
- Objektivanschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CT2MG0120/G/16LC/WN |
|---|---|
| Typ | 12MP Area Scan Camera, 3rd Gen., GigE, Mono, MAX, 16 mm liquid lens, white lighting, with lens cover |
| Sensortyp | CMOS, Global Shutter |
| Sensor-Modell | Stacked BSI |
| Pixelgröße | 3.45 µm × 3.45 µm |
| Sensorgröße | 1.1" |
| Auflösung | 4096 × 3000 |
| Max. Bildrate | 9.9 fps @ 4096 × 3000 Mono 8 23.9 fps @ 4096 × 3000 Mono 8 (lossless compression mode enabled) |
| Dynamikbereich | 67.2 dB |
| Signal-Rausch-Verhältnis (SNR) | 44.2 dB |
| Gain (Verstärkung) | 0 dB bis 12 dB |
| Belichtungszeit | Ultrakurz-Modus: 10 µs bis 19 µs Standard-Modus: 20 µs bis 10 s |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich, Triggerbreiten-Belichtung |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Horizontale und vertikale Bildspiegelung |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s), kompatibel mit Fast Ethernet (100 Mbit/s) |
| Data interface type | 8-pin M12 X-Code waterproof aviation connector |
| Steuerschnittstelle | 8-pin M12 A-Code waterproof aviation connector |
| Digital-I/O | 8-poliger M8 A-Code Rundsteckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC bis 24 VDC, PoE-fähig |
| Leistungsaufnahme | typ. 1.9 W @ 24 VDC(fast heat balance not enabled und external device not be controlled) |
| Objektivanschluss | C-Mount |
| Abmessungen | 42 mm × 42 mm × 43 mm (1.7" × 1.7" × 1.7") |
| Gewicht | ca. 120 g (0,3 lb.) |
| Schutzklasse | IP67 (bei korrekt montiertem Objektiv und Verkabelung) |
| Betriebstemperatur | –30 °C bis 60 °C |
| Lagertemperatur | –30 °C bis 80 °C |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH (nicht kondensierend) |
| Software | MVS oder Fremdsoftware nach dem GigE Vision Protokoll |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |
| Eingangsspannung | 9 VDC to 24 VDC, supports PoE |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Flächenkamera MV-CT2MG0120/G/16LC/WN
Datenblatt · EN · 606 KB
- Herunterladen
Technische Zeichnung Hikrobot Flächenkamera MV-CT2MG0120/G/16LC/WN
Technische Zeichnung · EN · 1959 KB
- Herunterladen
Handbuch Hikrobot Flächenkamera MV-CT2MG0120/G/16LC/WN
Handbuch · EN · 4540 KB
Beschreibung
Die Hikrobot Flächenkamera MV-CT2MG0120/G/16LC/WN ist eine 12,3 MP-Monochromkamera der CT-Serie mit GigE-Schnittstelle. Sie basiert auf dem Stacked BSI-Sensor (CMOS, global shutter, 1,1") und liefert bis zu 9,9 fps @ 4096 × 3000 Mono 8 23,9 fps bei 4096 × 3000 Pixeln (Pixelgröße 3,45 µm × 3,45 µm). Objektivanschluss C-mount, Versorgung 9 VDC to 24 VDC, PoE, Abmessungen 42 mm × 42 mm × 43 mm, Gewicht ca. 120 g, Schutzart IP67.
