HIKROBOT
Flächenkamera MV-CS020-21GM
Hersteller-Artikelnummer: MV-CS020-21GM
- Auflösung
- 2,3 MP
- Pixel
- 1920 × 1200
- Max. Bildrate
- 51,3 fps
- Farbe / Mono
- Mono
- Shuttertyp
- Global Shutter
- Sensorformat
- 2/3"
- Pixelgröße
- 4,5 µm × 4,5 µm
- Schnittstelle
- GigE
- Objektivanschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CS020-21GM |
|---|---|
| Typ | 2 MP 2/3" CMOS GigE Area Scan Camera |
| Sensortyp | CMOS, Global Shutter |
| Sensor-Modell | OnSemi |
| Pixelgröße | 4.5 µm × 4.5 µm |
| Sensorgröße | 2/3" |
| Auflösung | 1920 × 1200 |
| Max. Bildrate | 51.3 fps @1920 × 1200 Mono 8 |
| Dynamikbereich | 66 dB |
| Signal-Rausch-Verhältnis (SNR) | 39.6 dB |
| Gain (Verstärkung) | 0 dB bis 12 dB |
| Belichtungszeit | Ultrakurz-Modus: 9 µs bis 59 µs Standard-Modus: 60 µs bis 10 s |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Unterstützt 1 × 1, 2 × 2 |
| Bildspiegelung | Horizontale und vertikale Bildspiegelung |
| Schnittstelle | Gigabit Ethernet, kompatibel mit Fast Ethernet |
| Digital-I/O | 6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), opto- isolated output × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC bis 24 VDC, PoE-fähig |
| Leistungsaufnahme | typ. 2.8 W@12 VDC |
| Objektivanschluss | C-Mount |
| Abmessungen | 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.2") |
| Gewicht | ca. 100 g (0,22 lb.) |
| Schutzklasse | IP40 (bei korrekt montiertem Objektiv und Verkabelung) |
| Temperatur | Betrieb: -30 °C bis 60 °C (-22 °F bis 140 °F) Lagerung: -30 °C bis 70 °C (-22 °F bis 158 °F) |
| Luftfeuchtigkeit | 20 % bis 95 % RH (nicht kondensierend) |
| Software | MVS oder Fremdsoftware nach dem GigE Vision Protokoll |
| Betriebssystem | 32/64-bit Windows XP/7/10, 32/64-bit Linux und 64-bit MacOS |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, FCC, RoHS, KC |
| Eingangsspannung | 9 VDC to 24 VDC, supports PoE |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

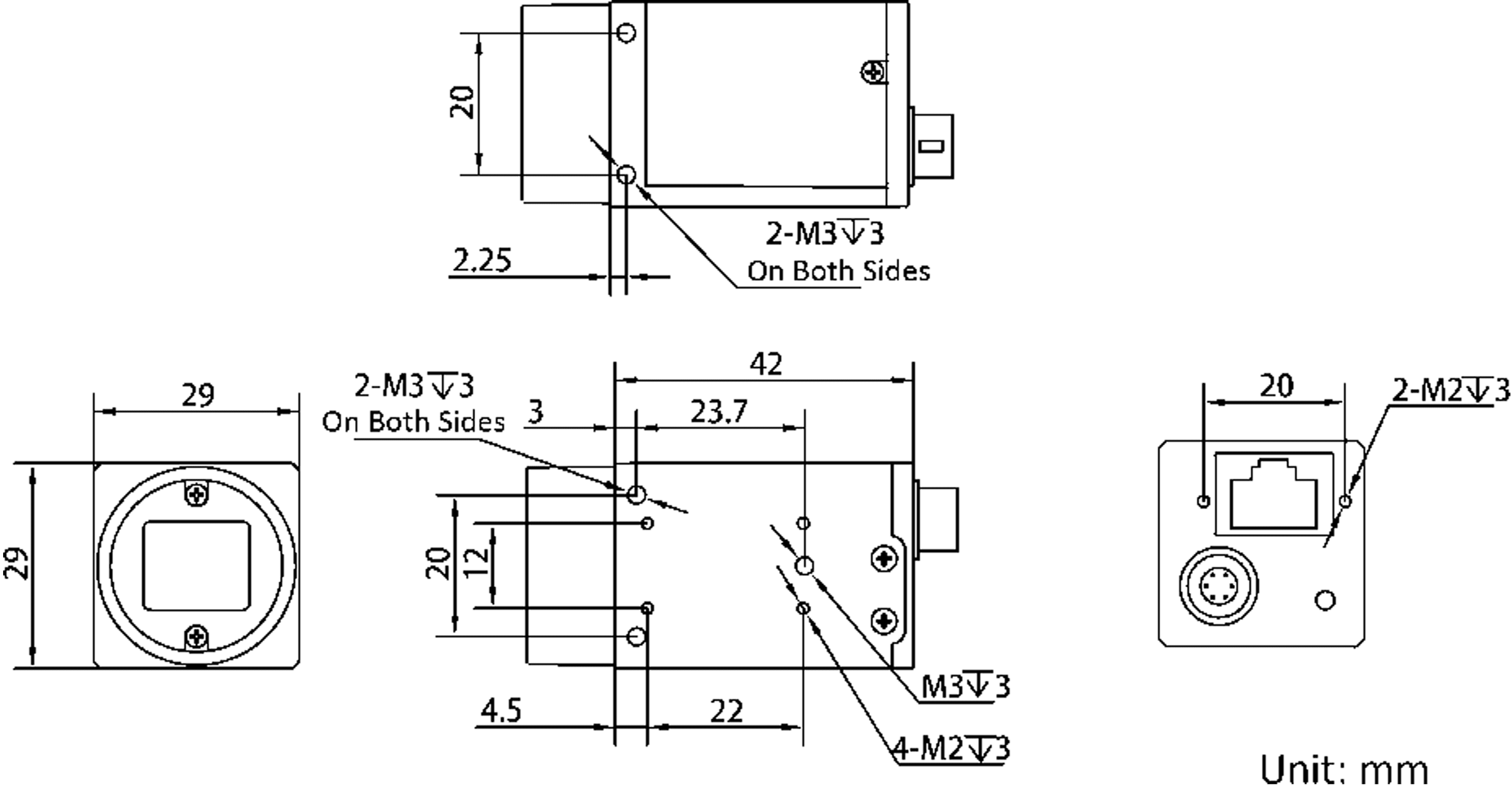

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Flächenkamera MV-CS020-21GM
Datenblatt · EN · 1629 KB
Beschreibung
Die Hikrobot Flächenkamera MV-CS020-21GM ist eine 2,3 MP-Monochromkamera der CS-Serie mit GigE-Schnittstelle. Sie basiert auf dem OnSemi-Sensor (CMOS, global shutter, 2/3") und liefert bis zu 51,3 fps bei 1920 × 1200 Pixeln (Pixelgröße 4,5 µm × 4,5 µm). Objektivanschluss C-mount, Versorgung 9 VDC to 24 VDC, PoE, Abmessungen 29 mm × 29 mm × 42 mm, Gewicht ca. 100 g, Schutzart IP40.
