HIKROBOT

Flächenkamera MV-CS004-10GC

Hersteller-Artikelnummer: MV-CS004-10GC · 306301246

Auflösung: 0,4 MP
Pixel: 720 × 540
Max. Bildrate: 125,2 fps
Farbe / Mono: Farbe
Shuttertyp: Global Shutter
Sensorformat: 1/2.9"
Pixelgröße: 6,9 µm × 6,9 µm
Schnittstelle: GigE
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CS004-10GC
Typ	0.4MP Area Scan Camera,GigE,IMX297,Color
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Sony® IMX297
Pixelgröße	6.9 µm × 6.9 µm
Sensorgröße	1/2.9"
Auflösung	720 × 540
Max. Bildrate	125.2 fps @ 720 × 540
Signal-Rausch-Verhältnis (SNR)	41 dB
Gain (Verstärkung)	0 dB bis 24 dB
Belichtungszeit	Ultrakurz-Modus: 1 µs bis 14 µs Standard-Modus: 15 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Farbmodus	Farbe
Pixelformat	Mono 8/10/12, Bayer RG 8/10/10p/12/12p, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8
Binning	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	Gigabit Ethernet, kompatibel mit Fast Ethernet
Digital-I/O	6-poliger Hirose-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2).
Stromversorgung	9 VDC bis 24 VDC, PoE-fähig
Leistungsaufnahme	typ. 2.5 W@12 VDC
Objektivanschluss	C-Mount
Abmessungen	29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.2")
Gewicht	ca. 100 g (0,22 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	–30 °C bis 60 °C
Lagertemperatur	–30 °C bis 70 °C
Luftfeuchtigkeit	20 % RH bis 80 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem GigE Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10, 32/64-bit Linux
Kompatibilität	GigE Vision V2.0, GenICam
Zertifizierung	CE, RoHS, KC
Quantenausbeute	k. A. laut Datenblatt
Dunkelrauschen	k. A. laut Datenblatt
Signal-Rausch-Verhältnis	k. A. laut Datenblatt
Sättigungskapazität	k. A. laut Datenblatt
Dynamikbereich	k. A. laut Datenblatt

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

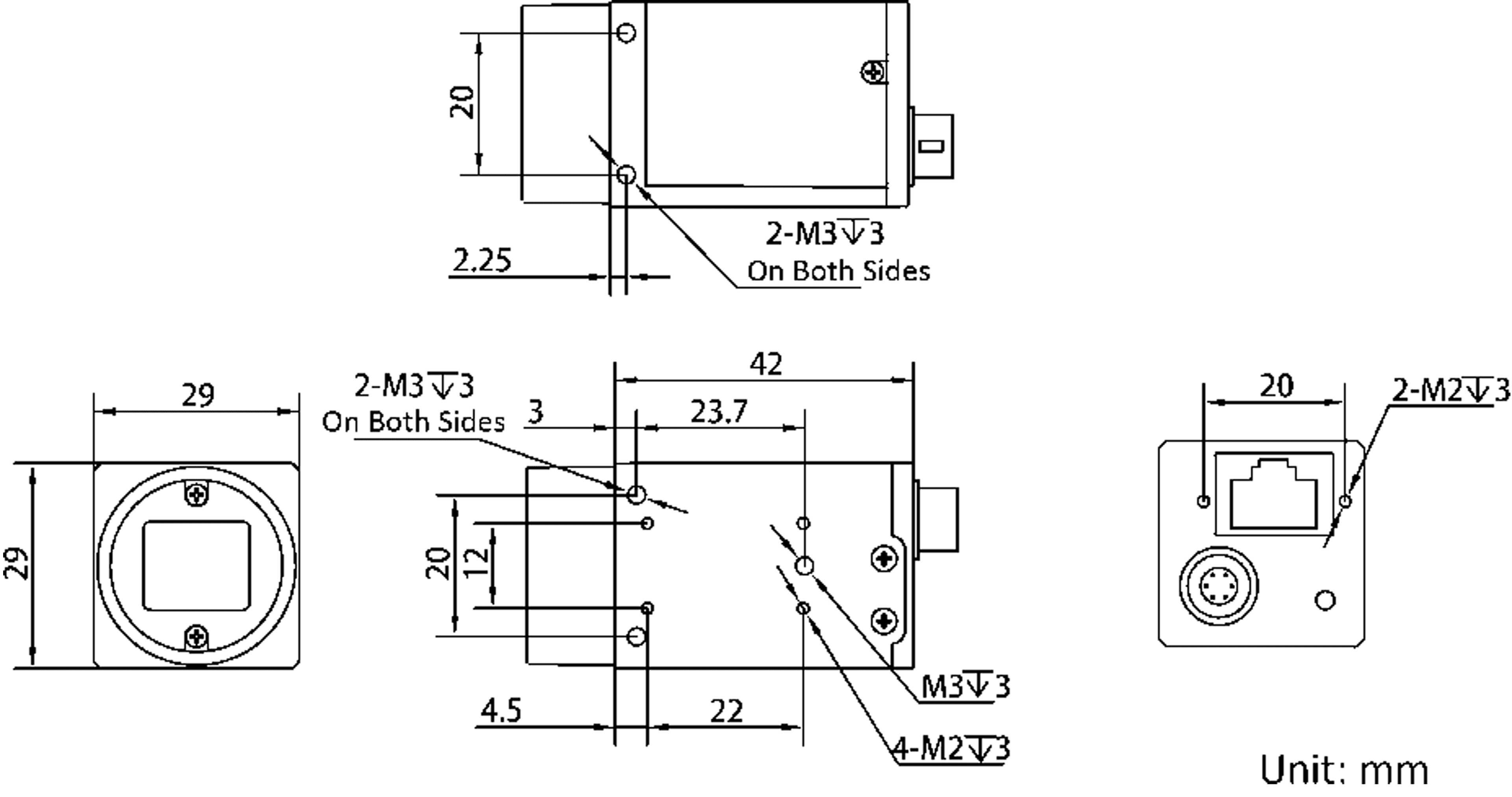

Maßzeichnung

Dokumente

Datenblatt Hikrobot Flächenkamera MV-CS004-10GC
Datenblatt · EN · 530 KB
Datenblatt herunterladen
Technische Zeichnung Hikrobot Flächenkamera MV-CS004-10GC
Technische Zeichnung · EN · 7538 KB
Herunterladen
Software / Firmware V4.0.45 Hikrobot Flächenkamera MV-CS004-10GC
Software / Firmware · EN · 2150 KB
Herunterladen
Handbuch Hikrobot Flächenkamera MV-CS004-10GC
Handbuch · EN · 3930 KB
Herunterladen

Zubehör

Datenkabel(25)

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 1 m

RJ45 (with locking stud) · 1 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 60 m

RJ45 (with locking stud) · 60 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CS004-10GC ist eine leistungsstarke 0,4 MP Farbkamera der CS-Serie mit GigE-Schnittstelle. Sie basiert auf dem Sony® IMX297 CMOS-Sensor (Global Shutter) und liefert bei einer Auflösung von 720 × 540 eine maximale Bildrate von 125.2 fps @ 720 × 540. Die CS-Serie der zweiten Generation überzeugt durch optimiertes Wärmemanagement, vierseitige Montagemöglichkeiten und integrierte Bildverarbeitungsalgorithmen für anspruchsvolle industrielle Bildverarbeitungsanwendungen.

Die MV-CS004-10GC ist kompatibel mit dem GigE-Standard und der GenICam-Spezifikation. Sie unterstützt gängige Bildverarbeitungssoftware wie MVS sowie Drittanbieter-Tools. Dank ihrer kompakten Abmessungen und robusten Bauweise eignet sie sich ideal für Qualitätsprüfung, Messtechnik und weitere Anwendungen der maschinellen Bildverarbeitung.
