HIKROBOT
Flächenkamera MV-CI003-GL-N15
Hersteller-Artikelnummer: MV-CI003-GL-N15 · 306301670
- Auflösung
- 0,3 MP
- Pixel
- 640 × 512
- Max. Bildrate
- 50 fps
- Farbe / Mono
- Farbe, Mono
- Pixelgröße
- 17 µm
- Schnittstelle
- GigE
- Objektivanschluss
- M34 × 0,75
- Spektralbereich
- LWIR
- Brennweite
- 15 mm
Preis und Verfügbarkeit auf Anfrage
Unverbindlich · Antwort in der Regel innerhalb von 24 Stunden an Werktagen
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CI003-GL-N15 |
|---|---|
| Sensortyp | Vanadium oxide uncooled detector |
| Pixelgröße | 17 µm |
| Auflösung | 640 × 512 |
| Max. Bildrate | 50 fps @ 640 × 512 |
| NETD (rauschäquivalente Temperaturdifferenz) | < 35 mk (F1.0, 25 °C) |
| Reaktionszeit | < 10 ms |
| Pixelformat | Mono 8/12/14, YUV422_YUYV_Packed |
| Farbpaletten | White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire, Rain, Green Hot, Red Hot, Dark Blue |
| Bildverarbeitung | Supports brightness, contrast, image detail strength, digital noise reduction (spatial and temporal) |
| Brennweite | 15 mm |
| Sichtfeld | 42.4° × 33.6° |
| Min. Arbeitsabstand | 0.1 m |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s), kompatibel mit Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC bis 24 VDC, PoE-fähig |
| Leistungsaufnahme | typ. 2.5 W @ 12 VDC |
| Objektivanschluss | M34*0.75 |
| Abmessungen | 58 mm × 58 mm × 102,5 mm (2.3" × 2.3" × 4.0") |
| Gewicht | ca. 275 g (0,6 lb.) |
| Schutzklasse | IP40 (bei korrekt montiertem Objektiv und Verkabelung) |
| Betriebstemperatur | –30 °C bis 60 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 20 % RH bis 90 % RH (nicht kondensierend) |
| Software | MVS oder Fremdsoftware nach dem GigE Vision Protokoll |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, und 32/64-bit Linux. |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

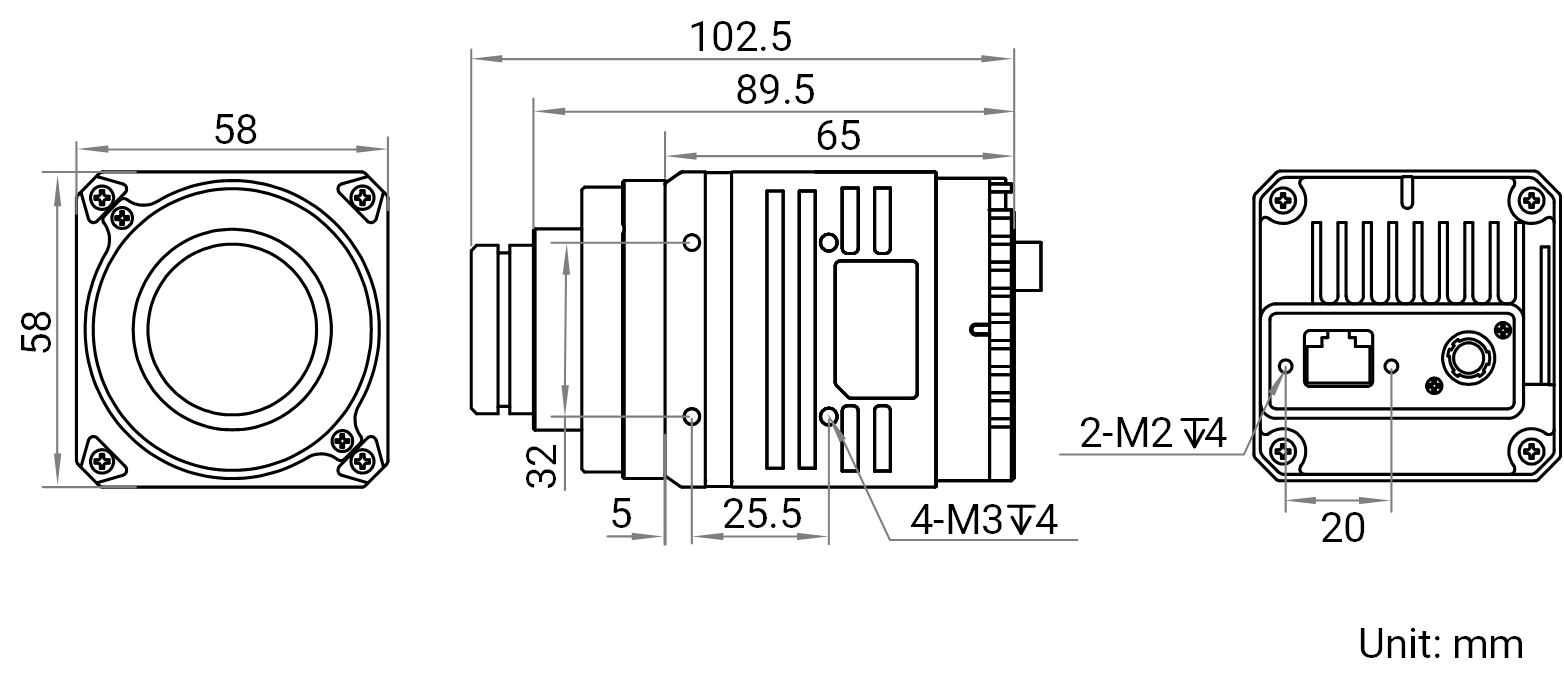

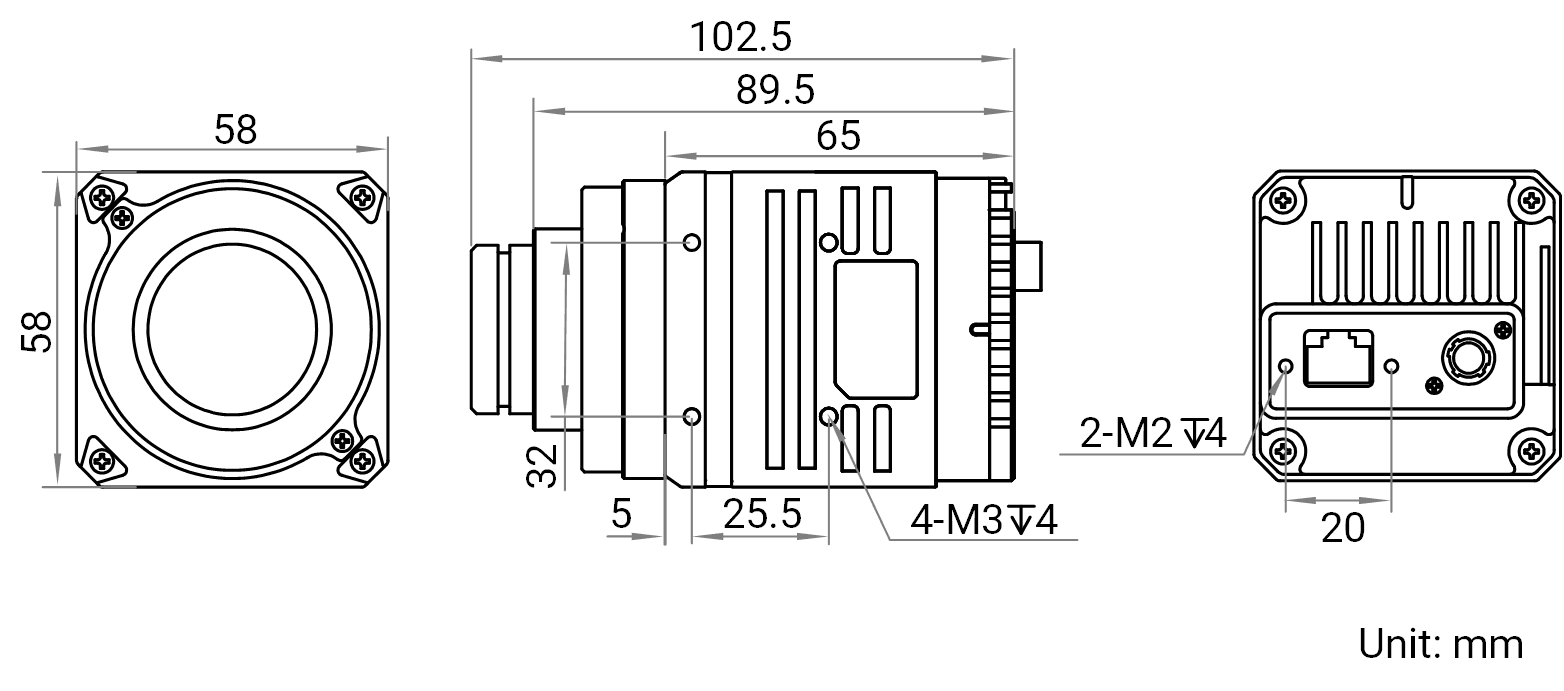

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Flächenkamera MV-CI003-GL-N15
Datenblatt · EN · 577 KB
- Herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CI003-GL-N15
Technische Zeichnung · EN · 20 MB
Software und SDK (13)
- Herunterladen
Software / Firmware V3.4.31 HikRobot Flächenkamera MV-CI003-GL-N15
Software / Firmware · EN · 1002 KB
- Herunterladen
MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
- Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
- Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
- Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
- Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
- Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
- Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
- Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
- Herunterladen
Handbuch HikRobot Flächenkamera MV-CI003-GL-N15
Handbuch · EN · 2 MB
Zubehör
Datenkabel(25)
HIKROBOT
Standard GigE Datenkabel (RJ45-RJ45), 30 m
RJ45 (with locking stud) · 30 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45-RJ45), 5 m
RJ45 (with locking stud) · 5 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 15 m
RJ45 (with locking stud),Bend (up) · 15 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45-RJ45), 30 m
RJ45 (with locking stud) · 30 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45-RJ45), 7 m
RJ45 (with locking stud) · 7 m
Datenkabel
HIKROBOT
SuperFlex GigE Datenkabel (RJ45-RJ45), 10 m
RJ45 (with locking stud) · 10 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45-RJ45), 10 m
RJ45 (with locking stud) · 10 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45 Winkel-RJ45), 15 m
RJ45 (with locking stud),Bend (up) · 15 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45 Winkel-RJ45), 5 m
RJ45 (with locking stud),Bend (up) · 5 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 5 m
RJ45 (with locking stud),Bend (up) · 5 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45-RJ45), 1 m
RJ45 (with locking stud) · 1 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45-RJ45), 60 m
RJ45 (with locking stud) · 60 m
Datenkabel
HIKROBOT
SuperFlex GigE Datenkabel (RJ45-RJ45), 3 m
RJ45 (with locking stud) · 3 m
Datenkabel
HIKROBOT
SuperFlex GigE Datenkabel (RJ45-RJ45), 7 m
RJ45 (with locking stud) · 7 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45-RJ45), 5 m
RJ45 (with locking stud) · 5 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45-RJ45), 10 m
RJ45 (with locking stud) · 10 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45-RJ45), 3 m
RJ45 (with locking stud) · 3 m
Datenkabel
HIKROBOT
SuperFlex GigE Datenkabel (RJ45-RJ45), 5 m
RJ45 (with locking stud) · 5 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45-RJ45), 15 m
RJ45 (with locking stud) · 15 m
Datenkabel
HIKROBOT
SuperFlex GigE Datenkabel (RJ45-RJ45), 15 m
RJ45 (with locking stud) · 15 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45-RJ45), 3 m
RJ45 (with locking stud) · 3 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45 Winkel-RJ45), 3 m
RJ45 (with locking stud),Bend (up) · 3 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45-RJ45), 15 m
RJ45 (with locking stud) · 15 m
Datenkabel
HIKROBOT
Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 3 m
RJ45 (with locking stud),Bend (up) · 3 m
Datenkabel
HIKROBOT
Standard GigE Datenkabel (RJ45-RJ45), 7 m
RJ45 (with locking stud) · 7 m
Datenkabel
Weitere Produkte von HIKROBOT in dieser Kategorie
- Flächenkamera MV-CH310-10GC-M58S-NF
- Flächenkamera MV-CH310-10GM-F-NF
- Flächenkamera MV-CH310-10GM-M58S-NF
- Flächenkamera MV-CH1510-10FM-M72-TF
- Flächenkamera MV-CH1520-90GM-M72-NN
- Flächenkamera MV-CI003-GL-N6
- Flächenkamera MV-CI003-GL-N25
- Flächenkamera MV-CI003-GL-N35
- Flächenkamera MV-CI003-GL-T6
- MV-CI013-GS-NN Flächenkamera
- Flächenkamera MV-CI013-GS-TF
- MV-CI013-GS-TH Flächenkamera
Beschreibung
Die HikRobot Flächenkamera MV-CI003-GL-N15 unterstützt verschiedene Farbpaletten wie White Hot, Black Hot, Rainbow oder Ironbow und bietet fortschrittliche Bildverarbeitungsfunktionen wie Helligkeits- und Kontrastanpassung, Detailverstärkung und digitale Rauschunterdrückung. Mit einem 15-mm-Objektiv und einem Sichtfeld von 42,4° × 33,6° erfasst sie präzise thermische Details auf kurze Distanzen ab 0,1 m.
Dank der GigE-Schnittstelle ist eine datenstabile Übertragung bis zu 100 Metern ohne Repeater möglich. Zudem bietet sie optisch isolierte I/O-Anschlüsse, PoE-Unterstützung und einen weiten Versorgungsspannungsbereich von 9 bis 24 VDC.
Das robuste IP40-Gehäuse und die kompakten Abmessungen (58 × 58 × 102,5 mm) machen sie vielseitig einsetzbar - auch unter anspruchsvollen Umweltbedingungen von -30 °C bis +60 °C.
Die Kamera ist kompatibel mit GigE Vision V2.0 und GenICam, läuft unter Windows und Linux und wird von MVS oder Drittanbieter-Software unterstützt. Zertifiziert nach CE, RoHS und KC, bietet die HikRobot Flächenkamera MV-CI003-GL-N15 eine präzise, zuverlässige und flexible Lösung für industrielle Wärmebild- und Temperaturüberwachungsanwendungen.
- Verwendet einen hochempfindlichen Vanadiumoxid-Detektor ohne Kühlung mit 0,3 Megapixeln.
- Unterstützt mehrere Farbpalettenmodi, Graustufenerkennung, Bildanpassung und mehr.
- Kompaktes Design mit Montagelöchern an den Seitenflächen für eine flexible Befestigung von vier Seiten.
- Verwendet eine GigE-Schnittstelle und ermöglicht eine maximale Übertragungsdistanz von 100 Metern ohne Repeater.
- Kompatibel mit dem GigE Vision V2.0-Protokoll und dem GenICam-Standard.
CI-Serie Infrarotkamera
Die CI-Serie Infrarotkamera verwendet einen hochempfindlichen Vanadiumoxid-Detektor ohne Kühlung mit einem Spektralbereich von 8-14 µm. Sie kann Temperaturinformationen visualisieren und die Temperaturmerkmale von Objekten präzise messen. Damit erfüllt sie die Anforderungen neuer Anwendungen in den Bereichen Neue Energien, Automobilteile, Elektronik und Halbleiterindustrie.
Umfangreiche Funktionen - ideal für industrielle Anwendungen
- Unterstützt mehrere Trigger-Modi und Ereignisausgänge und lässt sich flexibel an verschiedene Einsatzszenarien anpassen.
- Kompatibel mit dem GigE Vision-Standard und unterstützt das GenICam-Protokoll.
- Ermöglicht eine Übertragung von bis zu 100 m ohne Repeater und nutzt eine universelle Programmierschnittstelle, die kompatibel mit Drittanbieter-Software ist.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
