HIKROBOT

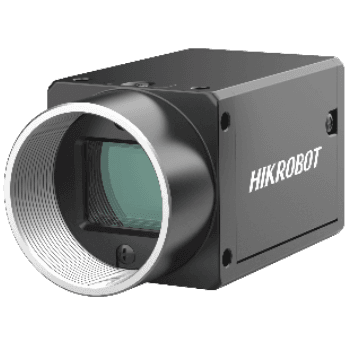

Flächenkamera MV-CH120-60NC
Hersteller-Artikelnummer: MV-CH120-60NC
- Auflösung
- 12,6 MP
- Pixel
- 4096 × 3072
- Max. Bildrate
- 24 fps
- Farbe / Mono
- Farbe
- Shuttertyp
- Global Shutter
- Sensorformat
- 1.1"
- Pixelgröße
- 3,45 µm × 3,45 µm
- Schnittstelle
- GigE
- Objektivanschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CH120-60NC |
|---|---|
| Typ | 12MP Area Scan Camera, 2.5GigE, Color |
| Sensortyp | CMOS, Global Shutter |
| Sensor-Modell | Stacked BSI |
| Pixelgröße | 3.45 µm × 3.45 µm |
| Sensorgröße | 1.1" |
| Auflösung | 4096 × 3072 |
| Max. Bildrate | 24 fps @ 4096 × 3072 Bayer GB 8 |
| Dynamikbereich | 60.8 dB |
| Signal-Rausch-Verhältnis (SNR) | 42.9 dB |
| Gain (Verstärkung) | 0 dB bis 23.8 dB |
| Belichtungszeit | 26 µs bis 10 s |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich |
| Mono/Farbe | Farbe |
| Pixelformat | Mono 8/10/12 Bayer GB 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8 |
| Binning | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Decimation | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Horizontale und vertikale Bildspiegelung |
| Schnittstelle | 2.5 Gigabit Ethernet (2500 Mbit/s), kompatibel mit Gigabit Ethernet (1000 Mbit/s) |
| Digital-I/O | 6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC bis 24 VDC, PoE-fähig |
| Leistungsaufnahme | typ. 4.1 W @ 12 VDC |
| Objektivanschluss | C-Mount |
| Abmessungen | 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7") |
| Gewicht | ca. 100 g (0,2 lb.) |
| Schutzklasse | IP40 (bei korrekt montiertem Objektiv und Verkabelung) |
| Betriebstemperatur | –10 °C bis 45 °C |
| Lagertemperatur | –30 °C bis 80 °C |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH (nicht kondensierend) |
| Software | MVS oder Fremdsoftware nach dem GigE Vision Protokoll |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, und 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |
| Eingangsspannung | 9 VDC to 24 VDC, supports PoE |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Flächenkamera MV-CH120-60NC
Datenblatt · EN · 754 KB
- Herunterladen
Technische Zeichnung Hikrobot Flächenkamera MV-CH120-60NC
Technische Zeichnung · EN · 9746 KB
Beschreibung
Die Hikrobot Flächenkamera MV-CH120-60NC ist eine 12,6 MP-Farbkamera der CH-Serie mit GigE-Schnittstelle. Sie basiert auf dem Stacked BSI-Sensor (CMOS, global shutter, 1,1") und liefert bis zu 24 fps bei 4096 × 3072 Pixeln (Pixelgröße 3,45 µm × 3,45 µm). Objektivanschluss C-mount, Versorgung 9 VDC to 24 VDC, PoE, Abmessungen 29 mm × 29 mm × 42 mm, Gewicht ca. 100 g, Schutzart IP40.
