HIKROBOT

Flächenkamera MV-CH120-10GC

Hersteller-Artikelnummer: MV-CH120-10GC · 306300364

Auflösung: 12 MP
Pixel: 4096 × 3000
Max. Bildrate: 9,9 fps
Farbe / Mono: Farbe
Shuttertyp: Global Shutter
Sensorformat: 1.1"
Pixelgröße: 3,45 µm × 3,45 µm
Schnittstelle: GigE
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CH120-10GC
Typ	12MP Area Scan Camera, GigE, IMX304, Color, V4
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Sony® IMX304
Pixelgröße	3.45 µm × 3.45 µm
Sensorgröße	1.1"
Auflösung	4096 × 3000
Max. Bildrate	9.9 fps @ 4096 × 3000 Bayer RG 8
Dynamikbereich	70.4 dB
Signal-Rausch-Verhältnis (SNR)	40 dB
Gain (Verstärkung)	0 dB bis 24 dB
Belichtungszeit	Ultrakurz-Modus: 2 µs bis 14 µs Standard-Modus: 15 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Farbmodus	Farbe
Pixelformat	Mono 8/10/12, Bayer RG 8/10/10Packed /12/12Packed, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8
Binning	Unterstützt 1 × 1, 2 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	Gigabit Ethernet, kompatibel mit Fast Ethernet
Digital-I/O	6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2).
Stromversorgung	9 VDC bis 24 VDC, PoE-fähig
Leistungsaufnahme	typ. 3.0 W@12 VDC
Objektivanschluss	C-Mount
Abmessungen	29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7")
Gewicht	100 g (0,2 lb.)
Schutzklasse	IP 40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	–10 °C bis 50 °C
Lagertemperatur	–30 °C bis 70 °C
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem GigE Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, und 32/64-bit Linux
Kompatibilität	GigE Vision 2.0, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

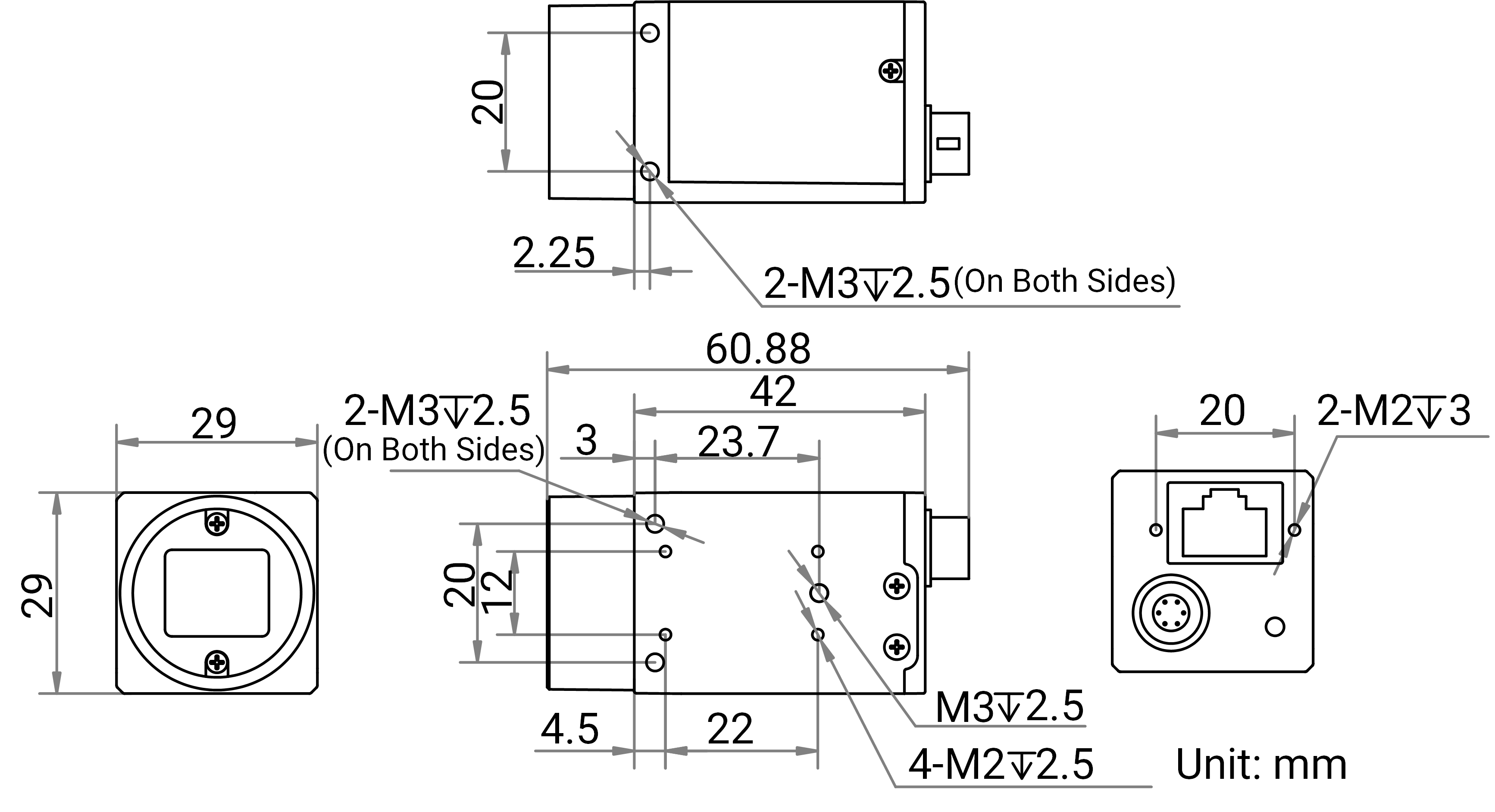

Maßzeichnung

Dokumente

Datenblatt HikRobot Flächenkamera MV-CH120-10GC
Datenblatt · EN · 512 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH120-10GC
Technische Zeichnung · EN · 4585 KB
Herunterladen
Software / Firmware V4.0.22 HikRobot Flächenkamera MV-CH120-10GC
Software / Firmware · EN · 1368 KB
Herunterladen
Handbuch HikRobot Flächenkamera MV-CH120-10GC
Handbuch · EN · 3930 KB
Herunterladen

Zubehör

Datenkabel(25)

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 1 m

RJ45 (with locking stud) · 1 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 60 m

RJ45 (with locking stud) · 60 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CH120-10GC ist eine hochauflösende 12 MP Farb-Industriekamera mit GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
