HIKROBOT

Flächenkamera MV-CH050-60NM

Hersteller-Artikelnummer: MV-CH050-60NM · 306302987

Auflösung: 5 MP
Pixel: 2448 × 2048
Max. Bildrate: 60 fps
Farbe / Mono: Mono
Shuttertyp: Global Shutter
Sensorformat: 2/3"
Pixelgröße: 3,45 µm × 3,45 µm
Schnittstelle: GigE
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CH050-60NM
Typ	5MP Area Scan Camera, 2.5GigE, Mono
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Stacked BSI
Pixelgröße	3.45 µm × 3.45 µm
Sensorgröße	2/3"
Auflösung	2448 × 2048
Max. Bildrate	60 fps @ 2448 × 2048 Mono 8
Dynamikbereich	69.6 dB
Signal-Rausch-Verhältnis (SNR)	44.1 dB
Gain (Verstärkung)	0 dB bis 24 dB
Belichtungszeit	5 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Farbmodus	Mono
Pixelformat	Mono 8/10/10Packed/12/12Packed
Binning	Unterstützt 1 × 1, 2 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	2.5 Gigabit Ethernet (2500 Mbit/s), kompatibel mit Gigabit Ethernet (1000 Mbit/s)
Digital-I/O	6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2).
Stromversorgung	9 VDC bis 24 VDC, PoE-fähig
Leistungsaufnahme	typ. 3.6 W @ 12 VDC
Objektivanschluss	C-Mount
Abmessungen	29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7")
Gewicht	ca. 100 g (0,2 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	–10 °C bis 45 °C
Lagertemperatur	–30 °C bis 80 °C
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem GigE Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
Kompatibilität	GigE Vision V2.0, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

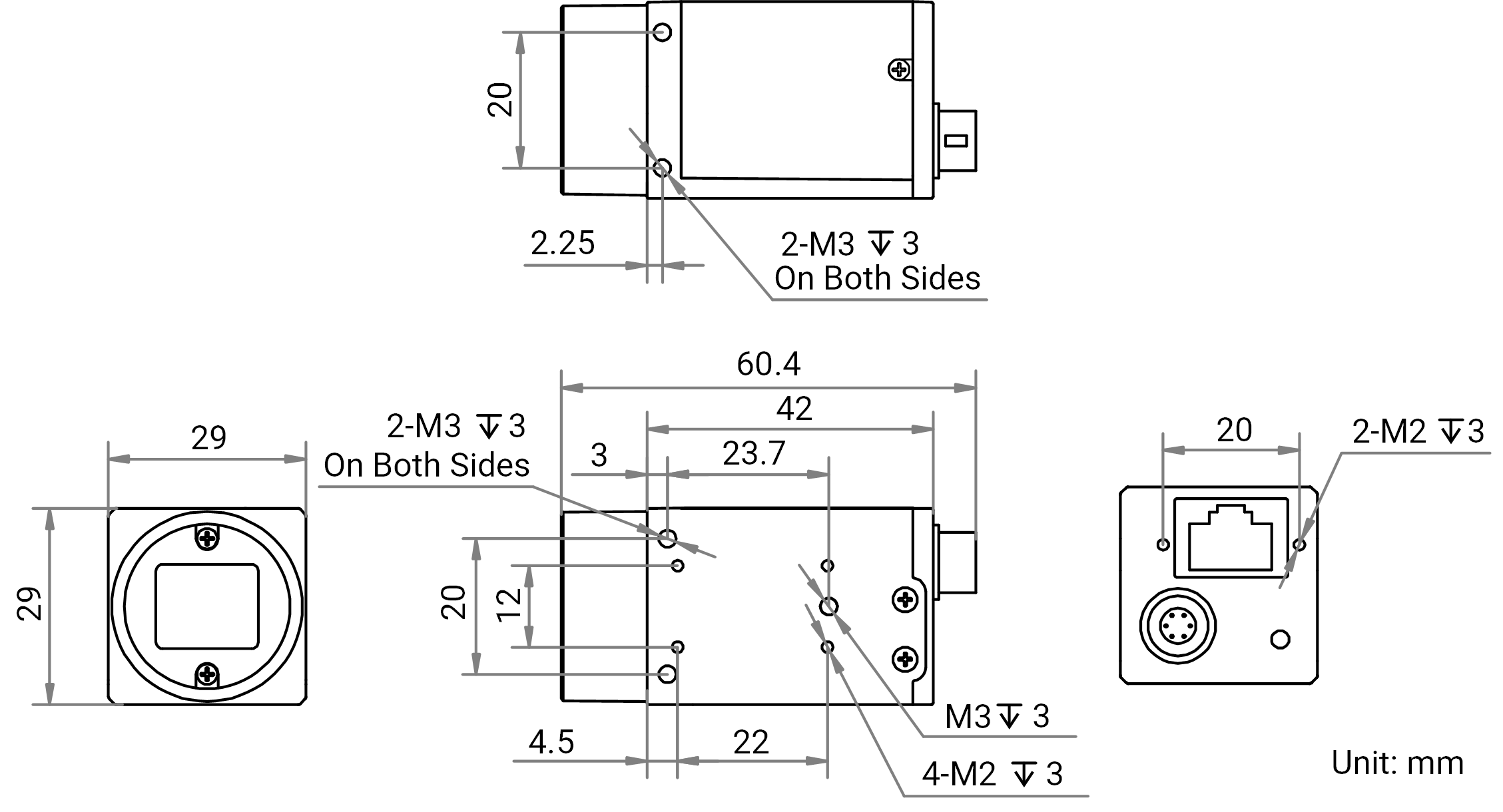

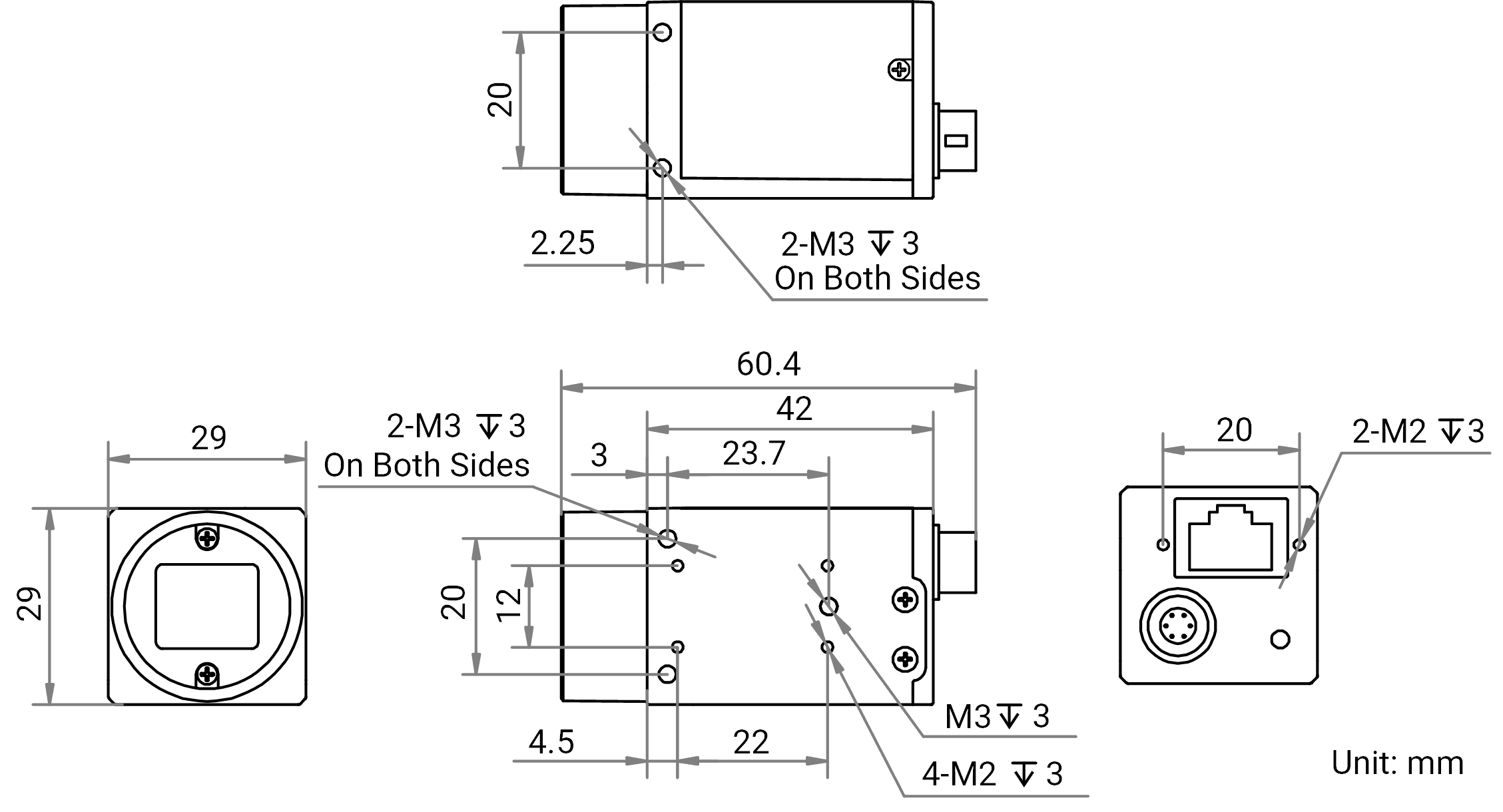

Maßzeichnung

Dokumente

Datenblatt HikRobot Flächenkamera MV-CH050-60NM
Datenblatt · EN · 544 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH050-60NM
Technische Zeichnung · EN · 8 MB
Herunterladen

Software und SDK (12)

MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
Herunterladen

Handbuch HikRobot Flächenkamera MV-CH050-60NM
Handbuch · EN · 4 MB
Herunterladen

Zubehör

Datenkabel(25)

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 1 m

RJ45 (with locking stud) · 1 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 60 m

RJ45 (with locking stud) · 60 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CH050-60NM ist eine hochauflösende 5 MP Mono-Industriekamera mit GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
