HIKROBOT

Flächenkamera MV-CH210-90YM-M58S-NN

Hersteller-Artikelnummer: MV-CH210-90YM-M58S-NN · 306301650

Auflösung: 21 MP
Pixel: 5120 × 4096
Max. Bildrate: 222 fps
Farbe / Mono: Mono
Shuttertyp: Global Shutter
Sensorformat: 23,04 mm × 18,43 mm
Pixelgröße: 4,5 µm × 4,5 µm
Schnittstelle: CoaXPress
Objektivanschluss: M58 × 0,75

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CH210-90YM-M58S-NN
Typ	21MP Area Scan Camera, Gsprint4521, CXP-12, M58-mount, Fanless, Mono
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Gpixel Gsprint4521
Pixelgröße	4.5 µm × 4.5 µm
Sensorgröße	23.04 mm × 18.43 mm
Auflösung	5120 × 4096
Max. Bildrate	222 fps @ 5120 × 4096 Mono 8
Dynamikbereich	65 dB
Signal-Rausch-Verhältnis (SNR)	43 dB
Gain (Verstärkung)	1.0 ×, 2.0 ×, 4.0 ×
Belichtungszeit	4 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Mono/Farbe	Mono
Pixelformat	Mono 8/10/12
Binning	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	CoaXPress mit Micro-BNC-Anschluss
Digital-I/O	12-poliger P10-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2), und RS-232 × 1.
Stromversorgung	12 VDC bis 24 VDC, CXP-0 und CXP-1 connectors support PoCXP
Leistungsaufnahme	typ. 18 W @ 24 VDC
Objektivanschluss	M58*0.75
Abmessungen	With fan: 84 mm × 84 mm × 75 mm (3.3" × 3.3" × 3.0") Without fan: 84 mm × 84 mm × 92,5 mm (3.3" × 3.3" × 3.6")
Gewicht	With fan: ca. 790 g (1,7 lb.) Without fan: ca. 650 g (1,4 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	–30 °C bis 70 °C
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Software	MVS oder Framegrabber-Software nach dem CoaXPress Protokoll
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11
Kompatibilität	CoaXPress, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

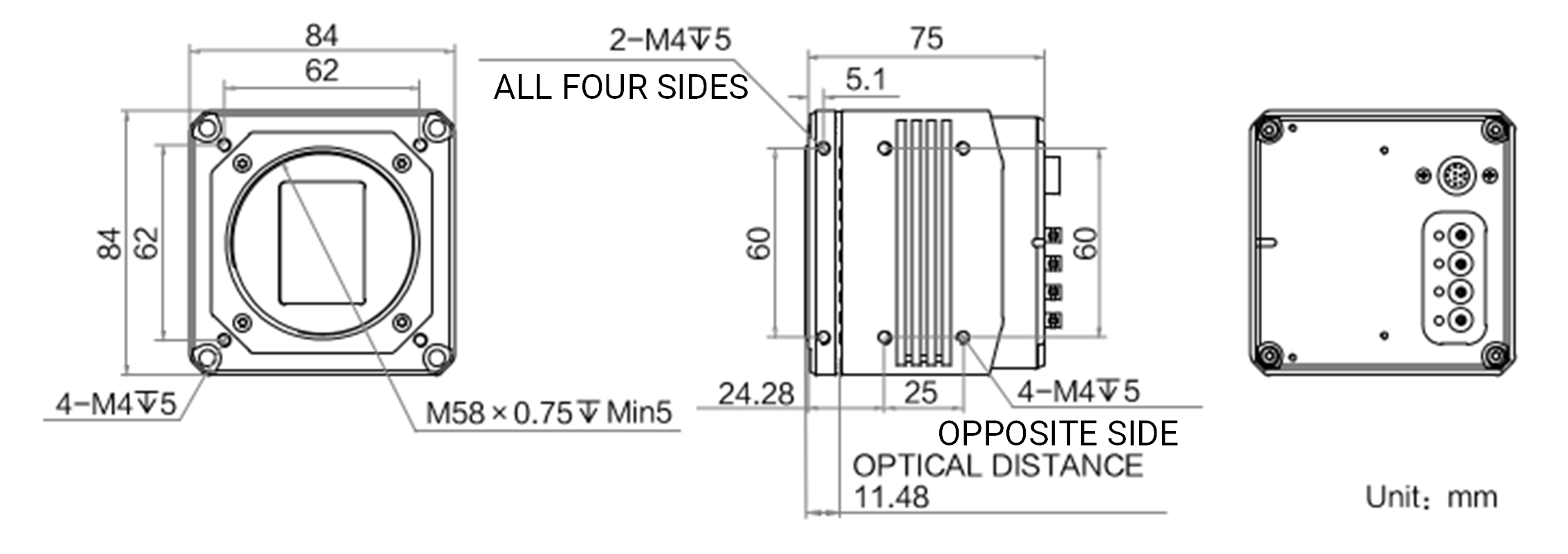

Maßzeichnung

Dokumente

Datenblatt HikRobot Flächenkamera MV-CH210-90YM-M58S-NN
Datenblatt · EN · 893 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH210-90YM-M58S-NN
Technische Zeichnung · EN · 2531 KB
Herunterladen
Software / Firmware V2.0.6 HikRobot Flächenkamera MV-CH210-90YM-M58S-NN
Software / Firmware · EN · 15102 KB
Herunterladen
Handbuch HikRobot Flächenkamera MV-CH210-90YM-M58S-NN
Handbuch · EN · 4129 KB
Herunterladen

Zubehör

Datenkabel(20)

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-DIN), 5 m

DIN 1.0/2.3 · 5 m

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-BNC), 5 m

DIN 1.0/2.3 · 5 m

HIKROBOT

Standard CXP-6 Datenkabel (DIN-BNC), 10 m

DIN 1.0/2.3 · 10 m

HIKROBOT

Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 10 m

HD-BNC · 10 m

Datenkabel

HIKROBOT

Standard CXP-6 Datenkabel (DIN-DIN), 10 m

DIN 1.0/2.3 · 10 m

HIKROBOT

Standard CXP-6 Datenkabel (DIN-BNC), 3 m

DIN 1.0/2.3 · 3 m

HIKROBOT

Standard CXP-6 Datenkabel (DIN-BNC), 5 m

DIN 1.0/2.3 · 5 m

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-DIN), 3 m

DIN 1.0/2.3 · 3 m

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-BNC), 3 m

DIN 1.0/2.3 · 3 m

HIKROBOT

Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 5 m

HD-BNC · 5 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-HDBNC), 5 m

DIN 1.0/2.3 · 5 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-HDBNC), 10 m

DIN 1.0/2.3 · 10 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-BNC), 10 m

DIN 1.0/2.3 · 10 m

HIKROBOT

Standard CXP-6 Datenkabel (DIN-DIN), 3 m

DIN 1.0/2.3 · 3 m

HIKROBOT

Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 3 m

HD-BNC · 3 m

Datenkabel

HIKROBOT

Standard CXP-12 Datenkabel (HDBNC-HDBNC), 3 m

HD-BNC · 3 m

Datenkabel

HIKROBOT

Standard CXP-12 Datenkabel (HDBNC-HDBNC), 5 m

HD-BNC · 5 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-DIN), 10 m

DIN 1.0/2.3 · 10 m

HIKROBOT

Standard CXP-12 Datenkabel (HDBNC-HDBNC), 10 m

HD-BNC · 10 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-HDBNC), 3 m

DIN 1.0/2.3 · 3 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CH210-90YM-M58S-NN ist eine hochauflösende 21 MP Mono-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
