OPT
Flächenkamera OPT-CH1-M650-XGG3-03
Hersteller-Artikelnummer: OPT-CH1-M650-XGG3-03
- Auflösung
- 65 MP
- Pixel
- 9344 × 7000
- Max. Bildrate
- 18 fps
- Farbe / Mono
- Mono
- Shuttertyp
- Global Shutter
- Sensorformat
- 29,9 mm × 22,4 mm
- Pixelgröße
- 3,2 µm × 3,2 µm
- Schnittstelle
- 10 GigE
- Objektivanschluss
- M58 × 0,75
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CH1-M650-XGG3-03 |
|---|---|
| Sensormodell | GMAX3265 |
| Sensortyp | CMOS |
| Verschluss | Global Shutter |
| Auflösung | 9344 × 7000 |
| Auflösungsklasse | 65 MP |
| Bildrate | 18 fps |
| Maximale Bildrate | 18 fps@9344 × 7000 Mono 8 |
| Pixelgröße | 3,2 µm × 3,2 µm |
| Sensorgröße | 29,9 mm × 22,4 mm |
| Bildausgabe | Monochrom |
| Farbtiefe | 8/10/12 |
| Ausgabeformate | Mono 8/10/10Packed/12/12Packed |
| Dynamikumfang | 66 dB |
| Signal-Rausch-Verhältnis | 40 dB |
| Verstärkung | 1 dB bis 6 dB |
| Belichtungszeit | 22 µs bis 10 s |
| Triggermodus | Software-Trigger / Hardware-Trigger / Free Run |
| Bildspiegelung | horizontal und vertikal |
| Binning | nicht unterstützt |
| Schnittstelle | 10 GigE Vision |
| Kamerastandard | GigE Vision V2.0, GenICam |
| Ein-/Ausgänge (GPIO) | 12-poliger Hirose-Anschluss (Versorgung und I/O): 2 × optoentkoppelter Eingang, 2 × optoentkoppelter Ausgang |
| Spannungsversorgung | Spannungsbereich 12 V DC bis 24 V DC |
| Leistungsaufnahme | 12,63 W @ 24 V DC |
| Objektivanschluss | M58 × 0.75 |
| Abmessungen | 76 mm × 76 mm × 63,1 mm |
| Gewicht | 476,5 g |
| Temperaturbereich | Betrieb 0 °C bis 50 °C, Lagerung 0 °C bis 80 °C |
| Betriebssystem | Windows 7/10/11 32/64bits, Linux 64bits, MacOS 64bits |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

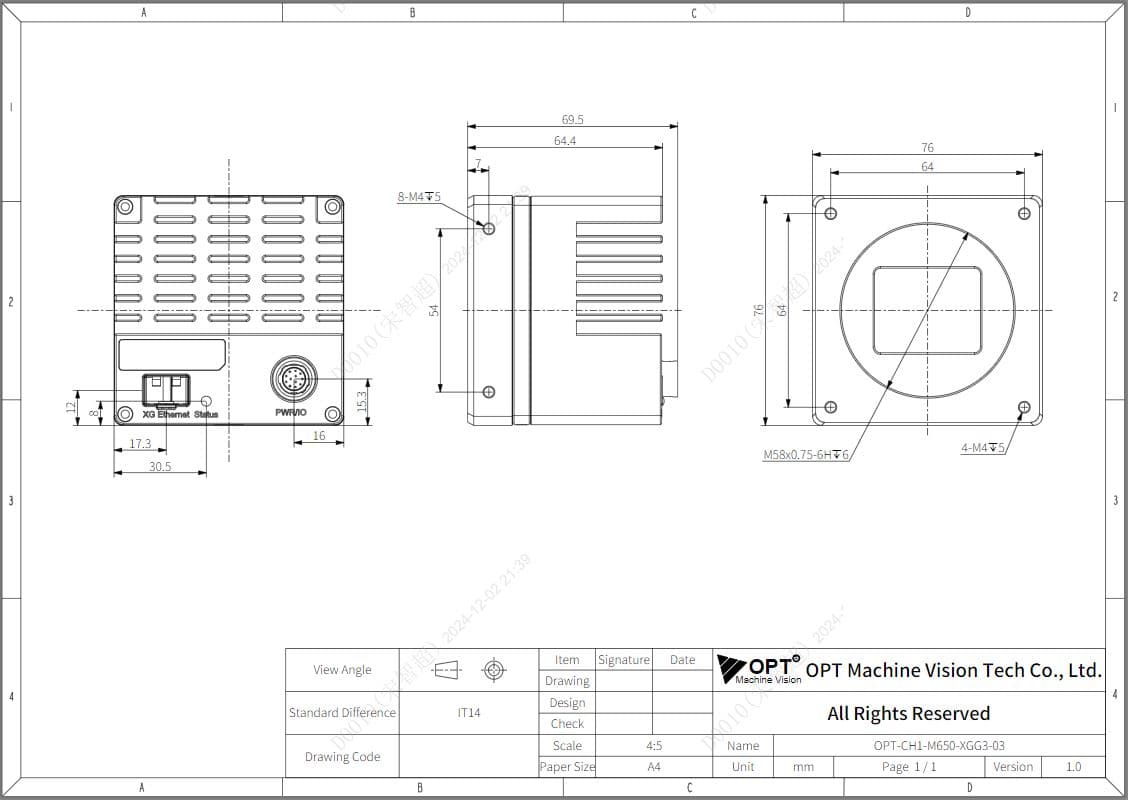

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt OPT-CH1-M650-XGG3-03
Datenblatt · EN · 1 MB
- Herunterladen
3D-Modell OPT-CH1-M650-XGG3-03 (STEP)
Technische Zeichnung · EN · 7 MB
- Herunterladen
OPT Camera Viewer_V4.0.0.3_Windows_x64_Setup
Software / Firmware · EN · 488 MB
- Herunterladen
OPT Camera Viewer_V4.0.0.0_Mac_Setup
Software / Firmware · EN · 218 MB
- Herunterladen
OPT Camera Viewer_V3.0.0.2_Linux_Setup
Software / Firmware · EN · 164 MB
- Herunterladen
CH1 Series Industrial Area-Scan Camera with 10-Gigabit Optical Interface - User Manual (V1.0.0, EN)
Handbuch · EN · 5 MB
Zubehör
Datenkabel(6)
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-S3M, 3 m (Standard)
RJ45 · 3 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-S5M, 5 m (Standard)
RJ45 · 5 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-S10M, 10 m (Standard)
RJ45 · 10 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-R3M, 3 m (hochflexibel)
RJ45 · 3 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-R5M, 5 m (hochflexibel)
RJ45 · 5 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-R10M, 10 m (hochflexibel)
RJ45 · 10 m
Beschreibung
OPT-CH1-M650-XGG3-03 gehört zur CH1-Serie hochauflösender 10-GigE-Flächenkameras von OPT Machine Vision. Der Gpixel GMAX3265-Sensor (29,9 mm × 22,4 mm, 3,2 µm × 3,2 µm) liefert 9344 × 7000 Pixel mit Global Shutter und bis zu 18 fps. Die Kamera wird über 10 GigE Vision angebunden und ist GigE Vision V2.0, GenICam-konform; Objektive werden per M58 × 0.75 montiert.
Typische Einsatzfelder sind Positions- und Anwesenheitsprüfung, Vermessung, Oberflächeninspektion und Codelesen im industriellen Umfeld. Datenblatt, Maßzeichnung (2D) und 3D-Modell (STEP) sowie die OPT-Software finden Sie im Downloadbereich. Für die Auswahl von Objektiv, Beleuchtung und Schnittstellenzubehör beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
