Flächenkamera OPT-CH1-C050-XGG3-05
Hersteller-Artikelnummer: OPT-CH1-C050-XGG3-05
Serie: CH1-Serie
- Auflösung
- 5 MP
- Pixel
- 2448 × 2048
- Max. Bildrate
- 151,9 fps
- Farbe / Mono
- Farbe
- Shuttertyp
- Global Shutter
- Sensorformat
- 2/3"
- Pixelgröße
- 3,4 µm × 3,4 µm
- Schnittstelle
- 10 GigE
- Objektivanschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CH1-C050-XGG3-05 |
|---|---|
| Sensormodell | GMAX3405 |
| Sensortyp | CMOS |
| Verschluss | Global Shutter |
| Auflösung | 2448 × 2048 |
| Auflösungsklasse | 5 MP |
| Bildrate | 151,9 fps |
| Pixelgröße | 3,4 µm × 3,4 µm |
| Sensorgröße | 2/3" |
| Schnittstelle | 10 GigE |
| Objektivanschluss | C-Mount |
| Bildausgabe | Farbe |
| Gehäusevariante | A |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

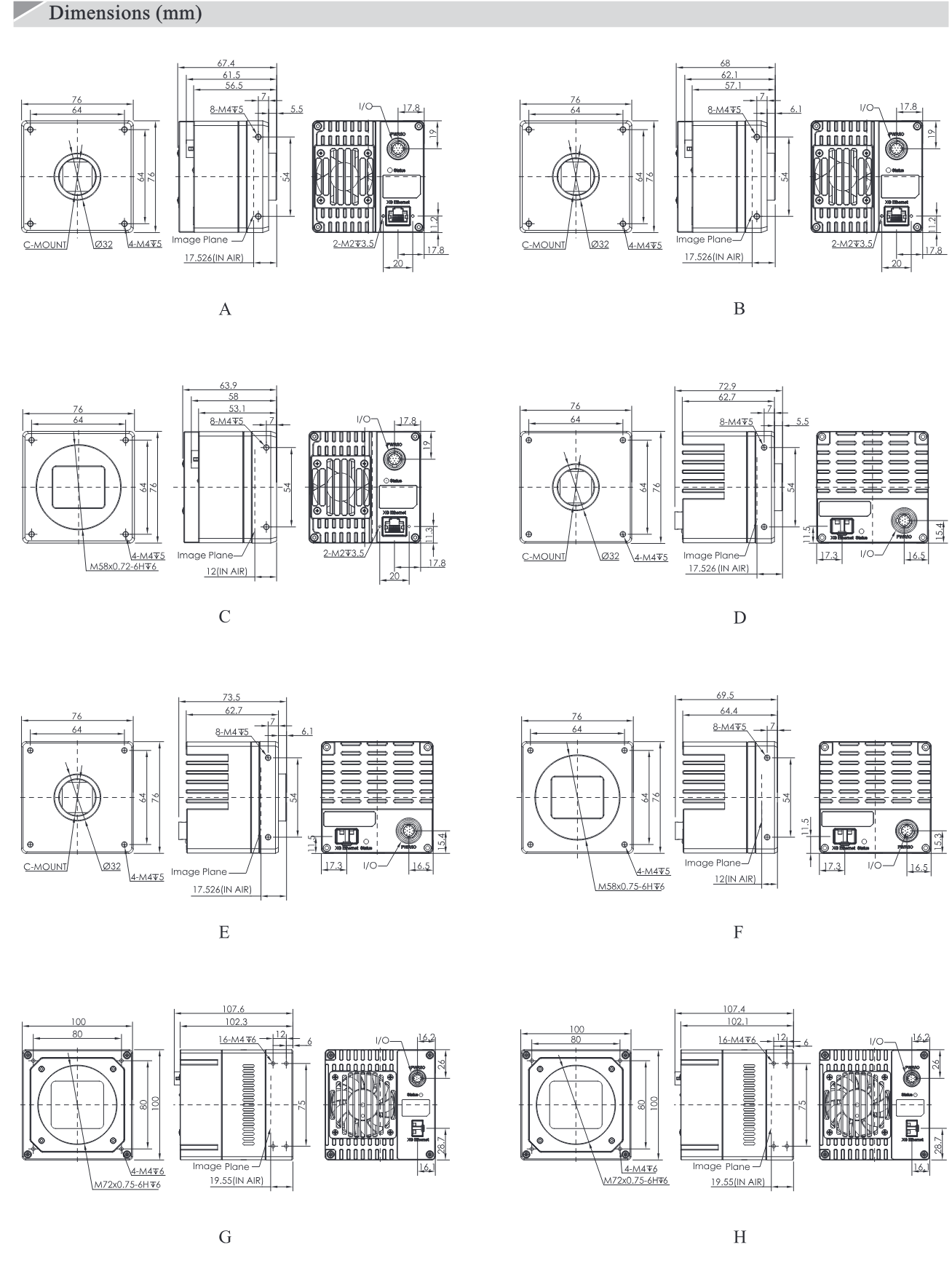

Maßzeichnung
Dokumente
- Herunterladen
OPT Camera Viewer_V4.0.0.0_Mac_Setup
Software / Firmware · EN · 223417 KB
- Herunterladen
OPT Camera Viewer_V3.0.0.2_Linux_Setup
Software / Firmware · EN · 168121 KB
- Herunterladen
OPT Camera Viewer_V4.0.0.3_Windows_x64_Setup
Software / Firmware · EN · 499240 KB
- Herunterladen
CH1 Series Industrial Area-Scan Camera with 10-Gigabit Optical Interface - User Manual (V1.0.0, EN)
Handbuch · EN · 5245 KB
Zubehör
Datenkabel(6)
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-S3M, 3 m (Standard)
RJ45 · 3 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-S5M, 5 m (Standard)
RJ45 · 5 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-S10M, 10 m (Standard)
RJ45 · 10 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-R3M, 3 m (hochflexibel)
RJ45 · 3 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-R5M, 5 m (hochflexibel)
RJ45 · 5 m
OPT
GigE-Datenkabel RJ45-RJ45 CB-GE-RJ45SRJ45-R10M, 10 m (hochflexibel)
RJ45 · 10 m
Beschreibung
Die CH1-Serie ist OPTs hochauflösende Flächenkamera-Serie: 5 bis 150 Megapixel mit Gpixel-Global-Shutter-Sensoren, angebunden über Camera Link, 10 GigE (RJ45 oder SFP+) oder CoaXPress-12, mit C-Mount bzw. M58- und M72-Gewinde für die großen Sensoren.
OPT-CH1-C050-XGG3-05: 2448 × 2048 Pixel (5 MP), bis 151,9 fps, Sensor GMAX3405 (2/3"), Global Shutter, 10 GigE, C-Mount, Farbe. Das Gehäuse entspricht der Variante „A“ der Katalog-Maßzeichnung (S. 16).
Die technischen Daten sind die Katalogangaben von OPT (OPT-Katalog „Industrial Cameras 2026-2027 Rev1.0“, S. 15); das Serienhandbuch und die OPT-Software stehen im Downloadbereich. Ein Einzeldatenblatt und das STEP-Modell zu dieser Modellnummer haben wir bei OPT angefragt. Für die Auswahl von Objektiv, Beleuchtung und Schnittstellenzubehör beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
