HIKROBOT

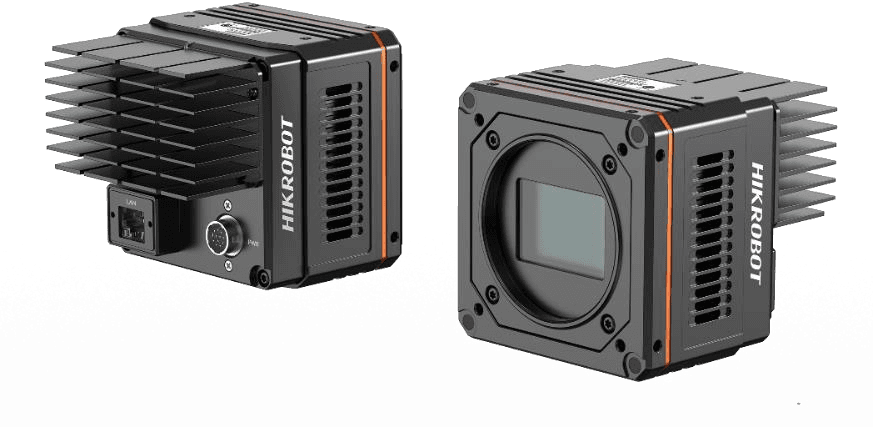

Flächenkamera MV-CH800-60TM-M58S-NN

Hersteller-Artikelnummer: MV-CH800-60TM-M58S-NN

Auflösung: 79,5 MP
Pixel: 10304 × 7712
Max. Bildrate: 15 fps
Farbe / Mono: Mono
Shuttertyp: Rolling Shutter
Sensorformat: 30 mm × 22,4 mm
Pixelgröße: 2,9 µm × 2,9 µm
Schnittstelle: 10 GigE
Objektivanschluss: M58 × 0,75

Preis und Verfügbarkeit auf Anfrage

Menge

Unverbindlich · Antwort in der Regel innerhalb von 24 Stunden an Werktagen

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CH800-60TM-M58S-NN
Typ	80 MP CMOS 10 GigE Area Scan Camera
Sensortyp	CMOS, Rolling Shutter
Sensor-Modell	Stacked BSI
Pixelgröße	2.9 µm × 2.9 µm
Sensorgröße	30 mm × 22.4 mm
Auflösung	10304 × 7712
Max. Bildrate	15 fps @ 10304 × 7712 Mono 8
Dynamikbereich	75.7 dB
Signal-Rausch-Verhältnis (SNR)	42 dB
Gain (Verstärkung)	0 dB bis 24 dB
Belichtungszeit	12 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Mono/Farbe	Mono
Pixelformat	Mono 8/10/10Packed/12/12Packed
Binning	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	10 Gigabit Ethernet (10000 Mbit/s), kompatibel mit Gigabit Ethernet (1000 Mbit/s)
Digital-I/O	12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto- isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1
Stromversorgung	9 VDC bis 24 VDC
Leistungsaufnahme	typ. 11.7 W @ 12 VDC
Objektivanschluss	M58*0.75, flange focal length 11.48 mm
Abmessungen	84 mm × 84 mm × 92,5 mm (3.3" × 3.3" × 3.6")
Gewicht	ca. 600 g (1,3 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Temperatur	Betrieb: 0 °C bis 50 °C (32 °F bis 122 °F) Lagerung: –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem GigE Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10/11, 32/64-bit Linux
Kompatibilität	GigE Vision V2.0, GenICam
Zertifizierung	CE, RoHS, KC
Eingangsspannung	9 VDC to 24 VDC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

Dokumente

Datenblatt Hikrobot Flächenkamera MV-CH800-60TM-M58S-NN
Datenblatt · EN · 478 KB
Datenblatt herunterladen

Software und SDK (12)

MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
Herunterladen

Weitere Produkte von HIKROBOT in dieser Kategorie

Beschreibung

Die Hikrobot Flächenkamera MV-CH800-60TM-M58S-NN ist eine 79,5 MP-Monochromkamera der CH-Serie mit 10 GigE-Schnittstelle. Sie basiert auf dem Stacked BSI-Sensor (CMOS, rolling shutter, 30 mm × 22,4 mm) und liefert bis zu 15 fps bei 10304 × 7712 Pixeln (Pixelgröße 2,9 µm × 2,9 µm). Objektivanschluss M58*0,75, Versorgung 9 VDC to 24 VDC, Abmessungen 84 mm × 84 mm × 92,5 mm, Gewicht ca. 600 g, Schutzart IP40.
