HIKROBOT

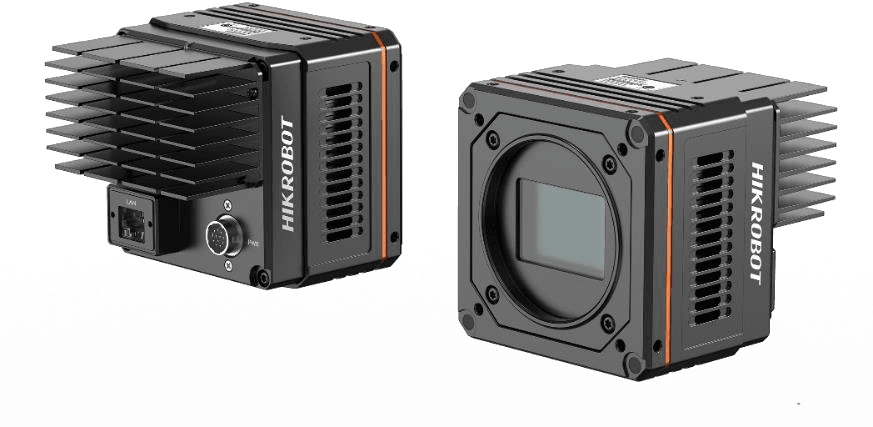

Flächenkamera MV-CH650-60TC-M58S-NN
Hersteller-Artikelnummer: MV-CH650-60TC-M58S-NN
- Auflösung
- 65,5 MP
- Pixel
- 9344 × 7008
- Max. Bildrate
- 17,5 fps
- Farbe / Mono
- Farbe
- Shuttertyp
- Rolling Shutter
- Sensorformat
- 30 mm × 22,4 mm
- Pixelgröße
- 3,2 µm × 3,2 µm
- Schnittstelle
- 10 GigE
- Objektivanschluss
- M58 × 0,75
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CH650-60TC-M58S-NN |
|---|---|
| Typ | 65 MP 10 GigE Area Scan Camera |
| Sensortyp | CMOS, Rolling Shutter |
| Sensor-Modell | Stacked BSI |
| Pixelgröße | 3.2 µm × 3.2 µm |
| Sensorgröße | 30 mm × 22.4 mm |
| Auflösung | 9344 × 7008 |
| Max. Bildrate | 17.5 fps @ 9344 × 7008 Bayer BG 8 |
| Dynamikbereich | 69.1 dB |
| Signal-Rausch-Verhältnis (SNR) | 43 dB |
| Gain (Verstärkung) | 0 dB bis 24 dB |
| Belichtungszeit | 58 µs bis 9.9 s |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich, supports Rolling Shutter |
| Mono/Farbe | Farbe |
| Pixelformat | Mono 8/10/12 Bayer BG 8/10/10Packed/12/12Packed YUV422Packed, YUV422_YUYV_Packed RGB 8, BGR 8 |
| Binning | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Decimation | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Horizontale und vertikale Bildspiegelung |
| Schnittstelle | 10 Gigabit Ethernet (10000 Mbit/s), kompatibel mit Gigabit Ethernet (1000 Mbit/s) |
| Digital-I/O | 12-poliger P10-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), opto- isolated output × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2), und RS-232 × 1 |
| Stromversorgung | 9 VDC bis 24 VDC |
| Leistungsaufnahme | typ. 15.6 W @ 12 VDC |
| Objektivanschluss | M58*0.75, flange focal length 11.48 mm |
| Abmessungen | 84 mm × 84 mm × 92,5 mm (3.3" × 3.3" × 3.6") |
| Gewicht | ca. 600 g (1,3 lb.) |
| Schutzklasse | IP40 (bei korrekt montiertem Objektiv und Verkabelung) |
| Temperatur | Betrieb: 0 °C bis 50 °C (32 °F bis 122 °F) Lagerung: –30 °C bis 80 °C (–22 °F bis 176 °F) |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH (nicht kondensierend) |
| Software | MVS oder Fremdsoftware nach dem GigE Vision Protokoll |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |
| Eingangsspannung | 9 VDC to 24 VDC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Flächenkamera MV-CH650-60TC-M58S-NN
Datenblatt · EN · 556 KB
Beschreibung
Die Hikrobot Flächenkamera MV-CH650-60TC-M58S-NN ist eine 65,5 MP-Farbkamera der CH-Serie mit 10 GigE-Schnittstelle. Sie basiert auf dem Stacked BSI-Sensor (CMOS, rolling shutter, 30 mm × 22,4 mm) und liefert bis zu 17,5 fps bei 9344 × 7008 Pixeln (Pixelgröße 3,2 µm × 3,2 µm). Objektivanschluss M58*0,75, Versorgung 9 VDC to 24 VDC, Abmessungen 84 mm × 84 mm × 92,5 mm, Gewicht ca. 600 g, Schutzart IP40.
