HIKROBOT

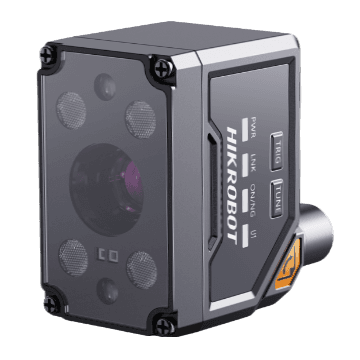

Code-Leser MV-ID2013XM-16L-RBN-U
Hersteller-Artikelnummer: MV-ID2013XM-16L-RBN-U
- Codeart
- 1D und 2D
- DPM geeignet
- Ja
- Auflösung
- 1,3 MP (1280 × 1024 px)
- Max. Lesegeschwindigkeit
- 80 Codes/s
- Fokusart
- Autofokus
- Brennweite / Optik
- 16 mm (D14-Mount)
- Kommunikation
- USB
- Schutzart
- IP65
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-ID2013XM-16L-RBN-U |
|---|---|
| Typ | 1.3MP, 16 mm focal length, red light, semi-polarized, USB port liquid auto-focus smart code reader |
| Codearten | 1D codes: Code 39, Code 93, Code 128 (GS1-128 included), CodaBar, EAN 8, EAN 13, UPCA, UPCE ITF 14, ITF 25, Matrix 25, MSI, China Post, Code 11, Industrial 2of5, und Pharmacode (one/two-track) 2D matrix codes: QR Code (GS1-QR included), Data Matrix (GS1-DM included), MicroQR, AZTEC, HanXin, Maxi code Stacked codes: PDF417, MicroPDF417 |
| Max. Bildrate | 60 fps |
| Max. Lesegeschwindigkeit | 80 codes/s |
| Sensortyp | Global shutter, mono, 1/4", 2.7 µm × 2.7 µm |
| Auflösung | 1280 × 1024 |
| Belichtungszeit | 35 µs bis 1 s |
| Gain (Verstärkung) | 0 dB bis 30 dB |
| Schnittstelle | USB 2.0 (with DC power supply) |
| Kommunikationsprotokoll | SmartSDK, USB (CDC, HID) |
| Digital-I/O | 17-poliger M12-Steckverbinder für Versorgung und I/O: isolated input (LineIn 0/1) × 2, isolated output (LineOut 3/4) × 2, RS-232 × 1. Unterstützt device triggering und factory reset via pressing side button. |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | Avg.: 5 W @ 24 VDC (light source enabled) Max.: 12 W @ 24 VDC (light source enabled) |
| Brennweite | 16 mm |
| Sichtfeld | 12° (H) × 9° (V) |
| Objektivanschluss | D14-mount, liquid lens focus supported |
| Objektivdeckel | Half-polarized lens cap by default. Transparent, fully-polarized, und ESD protective caps are optional. |
| Lichtquelle | Red light by default. White/blue/IR/UV/two-color (red/blue) light is optional. |
| Zielsystem | 2 green LED lights |
| Anzeige | Power indicator (PWR), network indicator (LNK), result indicator (OK/NG), user-defined indicator (U1) |
| Gehäusematerial | Aluminum alloy |
| Abmessungen | Straight angle: 72,7 mm × 31,5 mm × 41 mm (2.9" × 1.2" × 1.6") Right angle: 51,5 mm × 31,5 mm × 61 mm (2.0" × 1.2" × 2.4") |
| Gewicht | ca. 100 g (0,2 lb.) |
| Schutzklasse | IP65 |
| Betriebstemperatur | 0 °C bis 40 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH (nicht kondensierend) |
| Vibrationsfestigkeit | Device only: 10 Hz bis 55 Hz, 1.5 mm full amplitude, 2 hours per axis (X/Y/Z) (IEC 60068-2-6:2007\GB/T 2423.10-2019) |
| Schockfestigkeit | Device only, 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) (IEC 60068-2-27\GB/T 2423.5-2019) |
| Software | IDMVS |
| Zertifizierung | CE, RoHS, KC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Data Sheet HikRobot Code-Leser MV-ID2013XM-16L-RBN-U
Datenblatt · EN · 998 KB
- Herunterladen
Drawing HikRobot Code-Leser MV-ID2013XM-16L-RBN-U
Technische Zeichnung · EN · 2498 KB
- Herunterladen
Firmware HikRobot Code-Leser MV-ID2013XM-16L-RBN-U
Software / Firmware · EN · 133006 KB
- Herunterladen
User Manual HikRobot Code-Leser MV-ID2013XM-16L-RBN-U
Handbuch · EN · 3089 KB
Beschreibung
Hauptmerkmale - Besonders robuster Algorithmus erkennt schwierige Codes zuverlässig, etwa verschmutzte, verzerrte oder kontrastarme Codes und Codes auf lasermarkierten Metalloberflächen.
- Digitaler WDR-Bildverarbeitungsalgorithmus, kombiniert mit vierkanaliger Lichtsteuerung und optischem Zubehör, für kontrastreichere Codebilder.
- Modularer Aufbau, drehbarer und abnehmbarer Kabelanschluss sowie Montageschnittstellen an mehreren Seiten für eine flexible Montage.
- Mehrkanalige galvanisch getrennte I/O und mehrere Industrieprotokolle für die Einbindung in unterschiedliche Automatisierungssysteme.
- Ab der Client-Software IDMVS V5.0.0 stehen Funktionen wie Autofokus und Ein-Klick-Einstellung für eine schnelle Inbetriebnahme bereit.
